DIN464标准M4x10滚花高头手拧螺钉

　　这款滚花高头手拧螺钉是机械装配、仪器调试场景中十分常用的手动紧固件，日常在光学实验台架调整、小型检测仪器面板固定、电子设备外壳免工具拆装、工装夹具快速锁紧环节都能见到这类零件的身影。和需要借助螺丝刀、内六角扳手操作的普通机螺钉不同，它的核心设计逻辑就是完全适配徒手操作的使用需求，不需要额外准备工具就能完成拧紧与松脱动作，在需要频繁拆装、微调松紧度的工位上，能大幅减少操作辅助时间，提升装配与调试的效率。

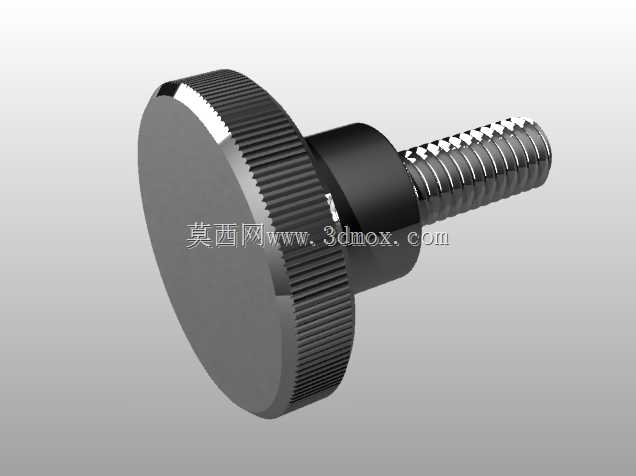

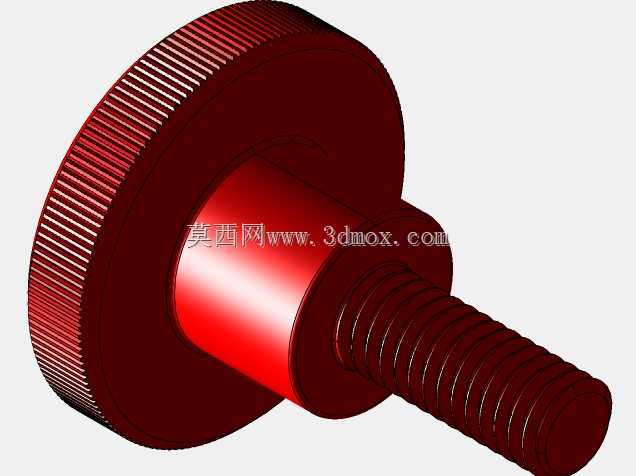

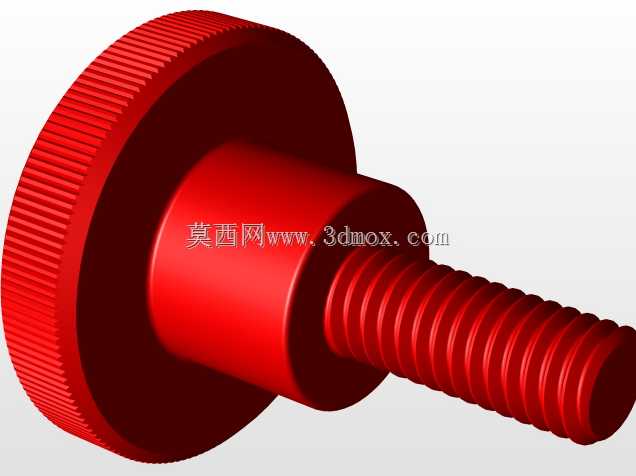

　　从结构设计来看，螺钉头部采用大直径圆盘式高头结构，相比普通沉头、盘头螺钉，头部的握持接触面积提升了数倍，徒手拧动时手指的受力面积更大，不需要施加过大的按压力就能传递足够的拧紧扭矩，即使是手部有少量油污、或者佩戴薄款无尘手套操作时，也能稳定施力不会打滑。头部圆柱侧面加工了直纹滚花结构，滚花的齿距、齿深都经过适配手动操作的优化，既不会因为齿纹过尖锐划伤手指皮肤，也不会因为齿纹过浅导致摩擦力不足出现打滑，滚花纹路从头部顶面边缘一直延伸到头部与螺杆衔接的轴肩位置，整个圆周方向的摩擦力均匀分布，不管是用拇指和食指捏持转动，还是用整只手握住头部拧动，都能获得稳定的操作手感。

　　头部与螺杆之间设计有直径略大于螺纹大径的定位轴肩，当螺钉拧入安装位时，轴肩端面会与被连接件表面紧密贴合，一方面能起到轴向定位的作用，控制螺钉的拧入深度，避免拧入过深损伤被连接件的内螺纹，另一方面轴肩的平整端面能提供更大的压紧接触面积，相比普通螺钉的头部端面，压紧时的压强更低，不会在硬度较低的塑料、铝合金、亚克力等材质的被连接件表面压出凹痕，能更好的保护被固定零件的表面质量。螺杆部分采用M4规格的标准公制粗牙螺纹，螺纹长度为10mm，适配绝大多数薄板类零件、仪器面板的固定厚度需求，螺纹的牙型角、大径、中径公差都符合普通连接螺纹的精度要求，能和同规格的标准内螺纹孔、预装螺母顺畅配合，不会出现卡滞、滑牙的问题。

　　从安装边界来看，这款螺钉的头部直径远大于螺杆直径，安装时需要在被连接件上预留足够的头部容纳空间，设计安装位时要注意避开周边的凸起结构、相邻零件，预留出手指操作的空间，避免头部安装后与周边零件发生干涉，导致无法顺利拧动。螺钉的整体长度较短，适合薄件连接、浅螺纹孔的装配场景，不适合大厚度零件的连接，也不适合需要承受大拉力、大剪切力的重载连接工位，它的额定拧紧扭矩适配手动操作的力度范围，不要使用扳手等工具额外加力拧紧，避免螺纹过载滑牙、或者头部滚花受力变形。

　　在实际选型应用中，这类滚花高头螺钉常被用在仪器仪表的面板封盖固定上，比如检测设备的日常维护盖板，不需要工具就能快速打开，方便日常检修更换内部耗材；也常用在工装夹具的快速限位调节上，比如小型工装的定位挡块调整，徒手就能松开调整位置后再拧紧，不需要反复找工具；在3D打印设备、小型桌面自动化设备的外壳装配中，这类螺钉也十分常用，用户自行维护拆装时不需要额外准备工具，降低了设备的维护门槛。设计这类零件的三维模型时，要重点还原滚花的细节特征、轴肩的过渡圆角、螺纹的起始收尾结构，这些细节不仅影响模型的视觉真实感，也会在后续做装配干涉检查、工程图导出时提供准确的参考依据，滚花部分如果是用于渲染展示可以做纹理贴图简化，如果是用于加工生产的数模则需要准确绘制滚花的齿形参数，匹配实际加工的工艺要求。
