DIN653滚花高头螺钉精密结构设计

　　日常做设备调试工装、小型检测仪器面板装配的时候，经常会遇到需要频繁手动松紧、又不能额外搭配扳手操作的紧固场景，比如仪器侧盖的快拆固定、调节机构的临时锁紧、工装夹具的手动定位，这时候普通的外六角或者内六角螺钉就很不适用，必须用头部带滚花的手拧螺钉，DIN653就是这类应用里非常经典的一款标准件。

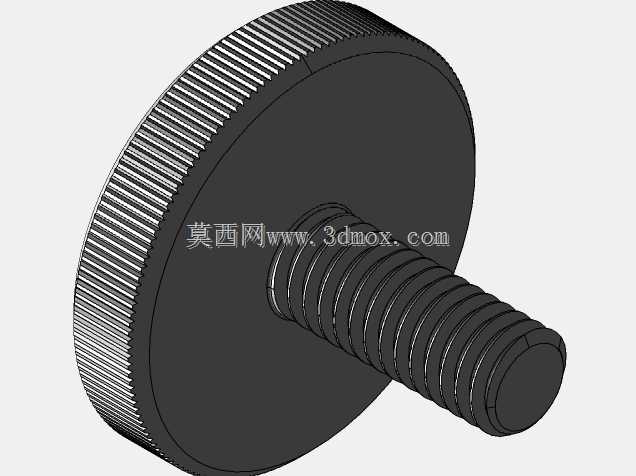

　　这款螺钉的设计核心完全围绕手动操作的实际需求展开，头部做了大直径的薄圆盘结构，比同规格普通螺钉的头部直径大出近两倍，手指捏持的时候接触面积足够大，不需要太大的按压力就能拧出足够的锁紧力矩，不会像小头手拧螺钉那样捏久了手指疼。头部的圆柱侧面做了全周的直纹滚花，滚花的齿距和齿深都是经过实际操作验证的，干燥的手指捏上去不会打滑，哪怕手上沾了少量的防锈油或者车间常见的切削液，只要不是完全浸透的状态，都能可靠施力，不会出现拧不动、滑手的情况。头部的端面做了极小的倒角处理，没有锋利的锐边，手动拧动的时候不会刮伤手指，也不会在安装接触的面板表面压出明显的压痕，适合用在外观有一定要求的仪器面板位置。

　　螺杆部分采用的是M4的标准公制粗牙螺纹，螺纹长度10mm，这个长度是经过场景适配的，刚好能满足2-5mm厚度的薄板类零件的紧固需求，比如仪器的薄金属外壳、亚克力防护板、工装的薄定位片，拧入之后螺纹不会露出过长干扰内部的其他零件，也不会因为螺纹太短导致啮合扣数不足、锁紧不可靠。螺纹的收尾部分做了标准的退刀槽结构，螺杆和头部衔接的位置没有应力集中的直角，频繁手动松紧的工况下也不会出现头部断裂的问题，能承受比普通手拧螺钉更大的侧向力，哪怕偶尔被磕碰也不容易变形。

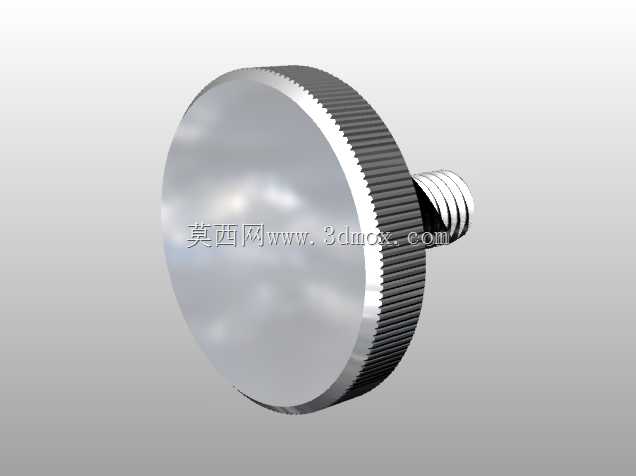

　　做三维建模的时候，滚花部分的处理要兼顾显示效果和模型的可用性，如果是做装配干涉检查用的简化模型，可以直接在头部圆柱面做滚花的纹理贴图，不需要做出每一个滚齿的实体，不然整个零件的特征数量会暴增，打开大装配体的时候会卡顿；如果是做产品渲染或者3D打印样件验证，就需要用阵列或者包覆特征做出真实的滚齿结构，齿的角度要控制在90度，齿顶做0.05mm左右的微小圆角，还原真实零件的触感。建模的时候还要注意头部和螺杆的同轴度公差，实际生产里这个位置的同轴度要控制在0.1mm以内，不然拧入螺纹孔之后头部会出现偏摆，影响外观和锁紧的均匀性。

　　安装的时候要注意，这类滚花螺钉的设计锁紧力矩是靠手指施力就能达到的，不能用扳手或者钳子额外加力拧紧，不然会导致滚花齿变形、或者螺纹滑牙，反而缩短使用寿命。它的适用场景非常广，从实验室的小型检测仪器、生产线上的快换工装，到民用的电子设备外壳、摄影器材的调节结构，都能看到这类螺钉的身影，相比带蝶形手柄的螺钉，它的头部更薄，占用的安装空间更小，不会突出安装面太多，适合在空间紧凑的位置使用。在做机构设计的时候，如果需要频繁拆卸、又没有空间容纳操作工具，优先选这类标准滚花螺钉，比自己定制非标手拧零件成本低很多，而且互换性好，后期维护更换的时候不需要单独找配件，标准件的供货周期也更短。

　　另外要注意，这类螺钉的头部厚度是和螺纹规格匹配的，M4规格的头部厚度大概在3mm左右，安装的时候要预留足够的头部容纳空间，如果是沉孔安装的话，沉孔的直径要比头部直径大0.5-1mm，深度要比头部厚度大0.2mm，保证头部能完全沉入安装面以下，不会突出干涉其他零件的运动。滚花的纹理方向是直纹，不是网纹，直纹滚花的加工成本更低，而且手动拧动的时候施力方向刚好和滚齿方向垂直，摩擦力足够，完全能满足手动操作的需求，没必要选成本更高的网纹滚花款式。
