DIN912标准M4内六角圆柱头螺钉全规格系列

　　在各类机械结构装配场景中，内六角圆柱头螺钉是应用覆盖范围极广的一类紧固件，从精密仪器内部的小型模组固定，到工业设备的框架拼接、传动部件锁紧，都能见到这类零件的身影。DIN912作为内六角圆柱头螺钉的经典执行标准，对螺钉的头部尺寸、内六角驱动规格、螺纹公差、杆部配合精度都做了明确的统一规定，能满足不同场景下的互换性要求，避免不同厂商生产的同规格零件出现装配适配问题。

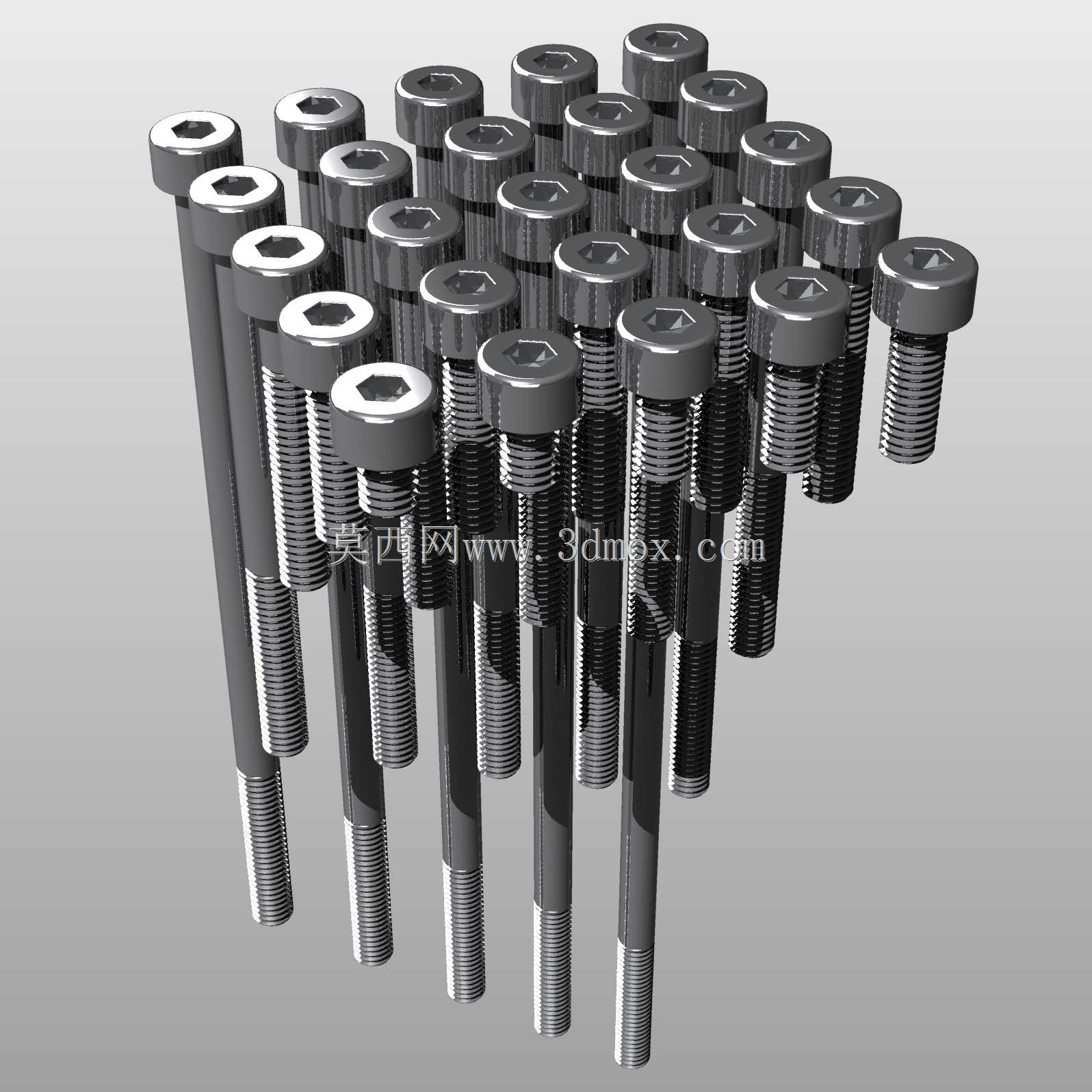

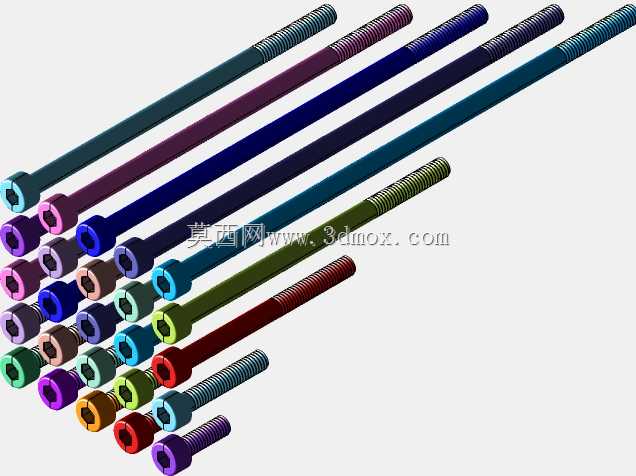

　　本次梳理的M4规格系列螺钉，覆盖了从5mm到120mm共25种长度规格，其中长度5mm至20mm区间的规格为全螺纹设计，这类短规格螺钉主要用于薄板件叠装、薄型法兰对接、小型电子设备外壳固定等场景，全螺纹结构能让螺钉在拧入后全程与被连接件的螺纹孔啮合，在有限的拧入深度下提供足够的锁紧力，避免出现滑牙、连接松动的问题。长度22mm至120mm区间的规格为部分螺纹设计，也就是螺杆靠近头部的位置预留了一段无螺纹的光杆段，这类长规格螺钉更多用于有一定厚度的零部件连接，比如设备支架的层板固定、传动护罩的安装、电机端盖与机座的对接等场景，光杆段可以在装配时与被连接件的光孔形成间隙配合，起到一定的定位导向作用，同时能避免螺纹段在光孔位置出现卡滞，让装配过程更顺畅，也能在承受横向剪切力时，依靠光杆段的圆柱面分担载荷，减少螺纹牙的受力变形风险。

　　从设计细节来看，该系列螺钉的圆柱头外径与头部高度严格遵循DIN912标准的公差要求，头部顶面的内六角驱动槽尺寸匹配标准M4规格对应的内六角扳手，装配时扳手与驱动槽的贴合面足够大，能传递足够的拧紧扭矩，不会因为槽口尺寸偏差出现打滑、拧圆角的问题。头部与螺杆衔接的位置做了标准的过渡圆角处理，能避免热处理和拧紧受力时出现应力集中，降低螺钉头部断裂的概率。螺纹部分采用普通公制粗牙设计，螺距适配M4规格的通用标准，不管是在钢件、铝件、铸铁件上预制螺纹孔，还是搭配螺母使用，都能直接适配市面上的常规标准件，不需要额外做特殊的螺纹加工。

　　在实际选型应用时，需要结合被连接件的总厚度、螺纹孔的有效深度、需要承受的载荷类型来选择对应长度的螺钉：如果是承受静载荷的固定连接，螺钉拧入螺纹孔的深度一般建议达到螺纹公称直径的1.5倍到2倍，也就是M4螺钉的有效拧入深度控制在6mm到8mm，就能满足常规的锁紧强度要求；如果是承受振动、冲击载荷的运动部件连接，比如机床的导轨压块固定、自动化设备的运动模组安装，拧入深度需要适当加大到公称直径的2.5倍以上，同时可以配合螺纹胶、防松垫圈使用，避免设备运行过程中螺钉出现松动移位。在安装边界上，圆柱头的外径尺寸决定了装配时需要预留的沉孔或者扳手操作空间，M4规格的内六角圆柱头头部外径约7mm，设计沉孔时沉孔直径一般预留0.5mm到1mm的间隙，沉孔深度要略大于螺钉头部高度，保证螺钉拧紧后头部不会高出被连接件表面，避免出现干涉问题；如果是不做沉孔的明装场景，需要在螺钉头部周围预留足够的扳手操作空间，保证内六角扳手可以完全插入驱动槽，不会因为空间不足导致扳手倾斜，损坏槽口。

　　这类标准螺钉的三维模型在做整机结构设计时实用性很强，不需要设计人员从零开始绘制每个长度规格的螺钉模型，直接调用对应规格的模型就能完成整机的虚拟装配，提前检查螺钉长度是否合适、头部是否会和周边零部件出现干涉、装配顺序是否合理，能大幅减少设计阶段的错漏问题，避免实际加工装配时才发现螺钉选型过长或者过短，导致零件返工。在做装配工艺模拟时，也可以借助模型验证螺钉的拧紧路径是否通顺，有没有结构会挡住扳手的操作空间，提前优化结构设计或者调整螺钉的安装位置，减少后续生产现场的装配难度。
