U型双接口法兰底座安全阀结构设计

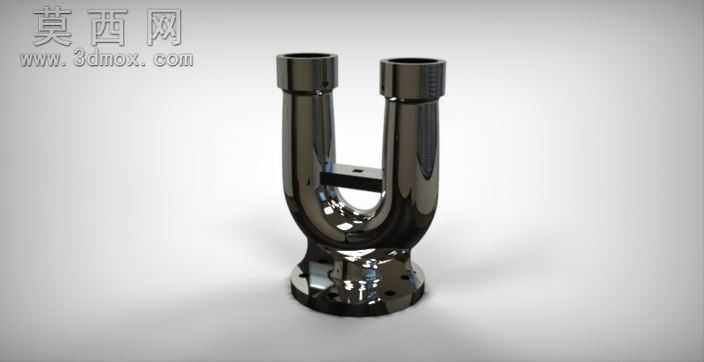

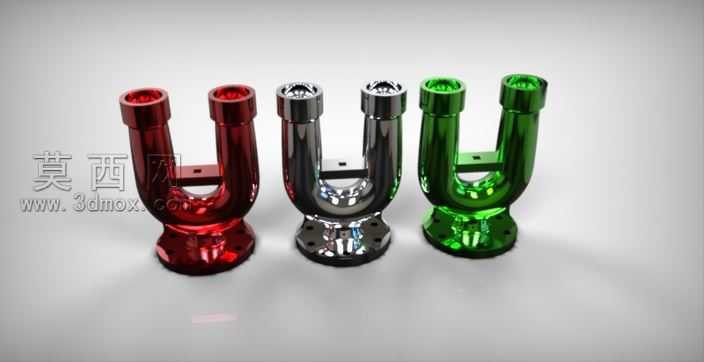

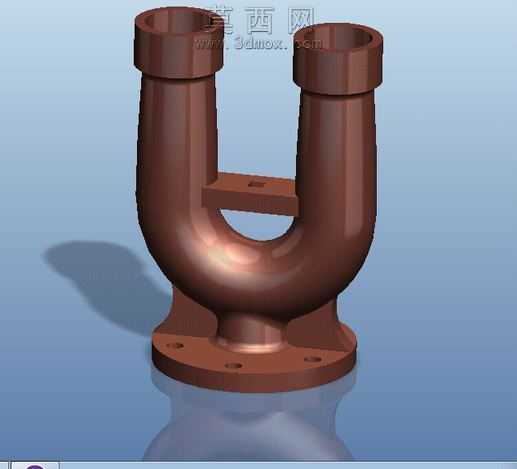

本作品为U型双通式安全阀的三维结构设计，整体采用对称式布局，主体为一体成型的U型弯管结构，顶部设置两个同轴等径的圆柱接口，接口端面做平整化处理，可适配标准管路的对接安装需求，接口外壁预留均匀的壁厚，兼顾结构强度与流体通径的合理配比。底部采用带安装孔的法兰式底座，底座与U型管主体通过过渡段平滑衔接，底座表面均匀分布多个螺栓安装孔，可通过标准紧固件将阀体稳定固定在安装基面，法兰与主体衔接处做圆角过渡处理，有效降低应力集中风险，提升长期承压使用的结构可靠性。建模过程中采用参数化草图绘制基础截面轮廓，通过扫掠命令生成U型弯管的主体结构，再对顶部接口、底部法兰分别进行拉伸切除、倒角处理，所有安装孔位均按照通用五金配件的标准尺寸进行参数匹配，保证模型可直接对接实际生产的加工尺寸要求。材质渲染方面，主体阀体采用金属银灰色哑光金属材质，模拟铸钢经表面处理后的质感，表面添加细微的磨砂纹理提升真实感，底座法兰面做略微差异化的材质处理，区分加工面与非加工面的视觉效果，整体渲染采用柔和的环境光，搭配底部反射效果清晰呈现阀体的轮廓结构与曲面过渡细节。设计过程中重点考量流体通路的顺滑性，U型弯管的内壁全程做等半径圆弧过渡，避免直角结构造成的流体阻力增大与紊流问题，两个顶部接口的中心距经过合理测算，既保证外接管路的安装操作空间，又尽可能缩小阀体整体体积，减少安装占用空间。阀体中部设置横向加强筋结构，连接U型管的两个竖直段，提升整体结构的抗形变能力，避免长期承压工况下两个接口出现外张变形，保障密封对接的稳定性。整体结构无冗余设计，所有特征均服务于承压、密封、安装的核心功能，模型的所有尺寸参数均可编辑调整，可根据不同的压力等级、管路通径需求快速修改生成适配的衍生型号，可直接用于产品设计验证、加工出图以及教学演示场景。
