Adafruit PowerBoost 1000电源升压模块结构设计

　　在便携电子设备、可穿戴装置、小型嵌入式系统的开发场景中，供电模块的尺寸、效率与安装适配性往往是决定项目落地可行性的核心要素之一，本次涉及的这款电源升压模块，正是针对小空间内锂电池升压输出需求设计的硬件结构。从实际应用场景来看，这类模块常被集成在便携传感器节点、小型手持检测设备、DIY电子制作项目中，负责将单节锂电池的3.7V标称电压升压至稳定的5V输出，为USB接口外设、低功耗主控板、小型传感单元提供符合标准的供电支持，解决单节锂电电压不足无法驱动5V器件的痛点。

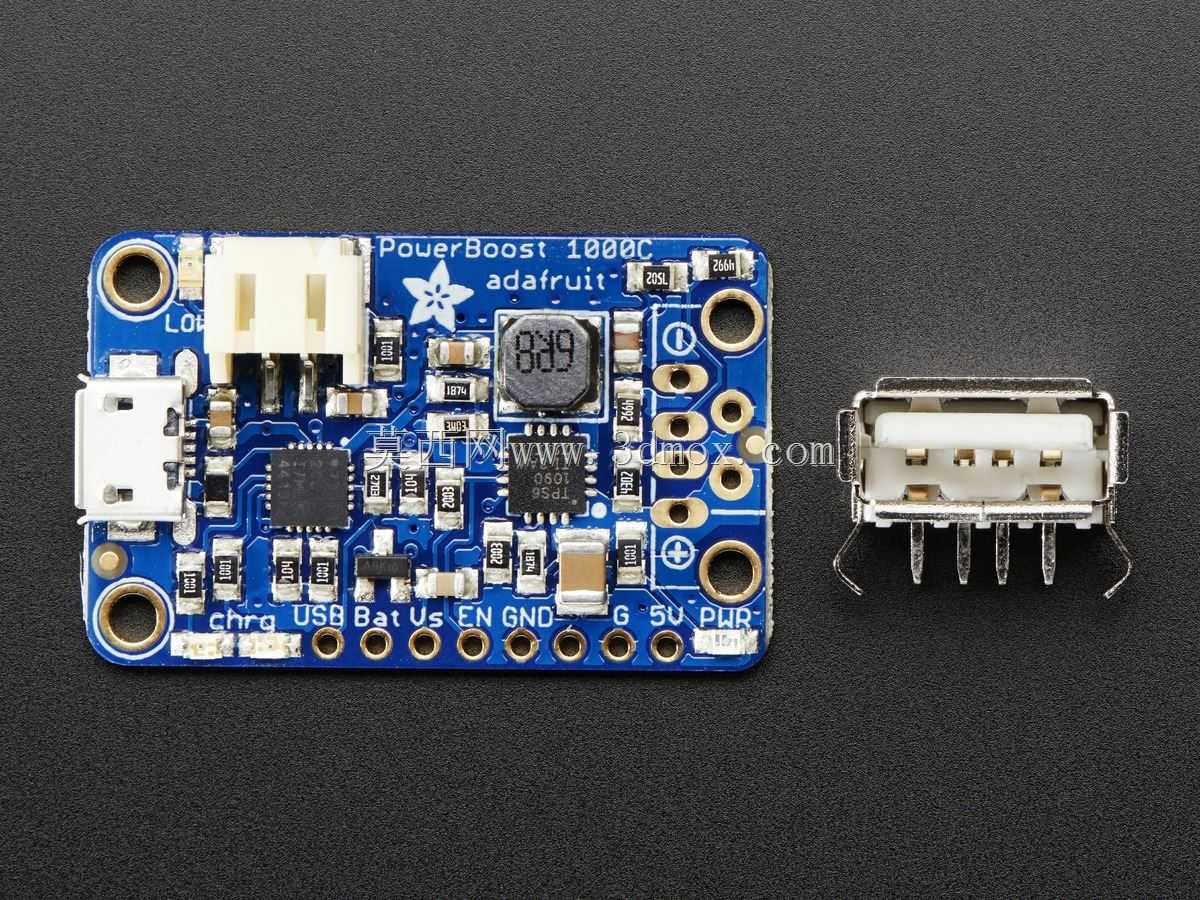

　　从功能特性层面拆解，模块板载了完整的升压控制电路、锂电池充电管理电路、USB输入输出接口，以及状态指示电路。板端预留的JST电池接口可直接对接常规单节锂聚合物电池，无需额外焊接转接线，降低小批量试制阶段的接线复杂度；USB-A母座作为输出端，可直接连接标准USB线材为外部设备供电，Micro USB接口则作为充电输入口，可直接取用常见的手机充电器为板载连接的锂电池补能，无需额外设计充电电路。板上排布的多颗贴片电容、电感与主控芯片协同工作，可实现最高1A的持续输出电流，满足多数低功耗便携设备的供电需求，同时板载的充电状态指示灯可直观反馈电池充电状态，避免用户误判供电情况。

　　在设计思路上，这款模块采用了双面贴片的PCB布局，将功率电感、升压芯片等发热相对集中的元件布置在板身中部区域，远离两侧的安装固定孔，减少热量传导至安装固定位对周边结构件的影响；接口元件分置板身两侧，电池接口位于板端左上角，输入输出USB接口分别布置在板身左侧与右侧延伸位置，接线时线材可从不同方向引出，避免多组线材在狭小安装空间内互相干涉。板身四个角位预留的标准安装孔，孔径适配常用的M2螺丝，可直接通过铜柱固定在3D打印的设备外壳内部，或是堆叠在其他开发板的预留安装位上，适配多数开源硬件项目的通用安装间距。

　　从外形尺寸与安装边界来看，模块整体板身呈矩形，长宽尺寸控制在极小范围内，板身厚度仅为贴片元件最高处的高度，加上侧插的USB接口总厚度也不会超过常见开发板的堆叠高度，安装时仅需预留板身长宽各多1mm的避让空间，即可顺利完成装配。侧置的USB-A母座伸出板身的长度经过精准计算，安装在外壳内部时，母座端面可刚好与外壳上的USB开口齐平，无需额外调整固定位置即可实现外接插头的顺利插拔。板上所有引脚焊盘均采用标准2.54mm间距排布，除了板载接口外，用户也可直接通过排针将模块焊接在洞洞板或是定制PCB上，满足不同集成方式的安装需求。

　　在结构细节处理上，板边做了圆角处理，避免安装时尖锐板边划伤线材或是操作人员的手部，所有贴片元件的焊盘均做了加大处理，手工焊接时更容易上锡，降低小批量手工组装的不良率。功率电感下方的PCB区域做了露铜处理，可辅助元件散热，在满负载输出时也能将元件温度控制在合理范围内，避免高温影响周边元件的工作稳定性。板上丝印清晰标注了每个引脚的功能定义，包括电池正负极、输出电压端、使能端、接地端等，集成开发时无需查阅额外手册即可快速完成接线，减少开发阶段的接线错误概率。

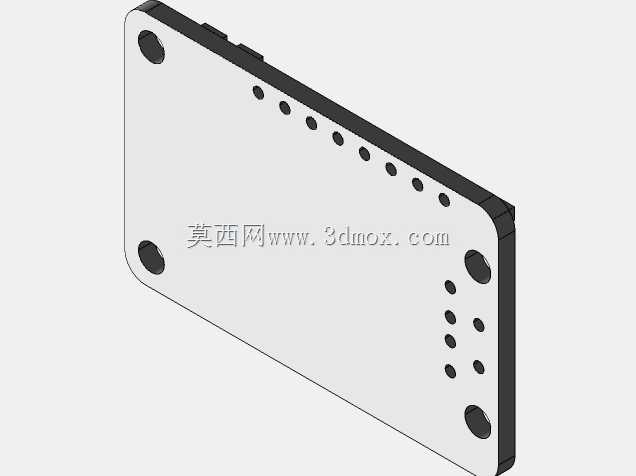

　　这类电源模块的三维结构建模，需要精准还原每一个贴片元件的高度、位置，以及接口的插拔空间尺寸，在做设备整体结构装配时，才能准确预留出模块的安装空间、线材弯折空间以及接口的操作空间，避免出现装配时元件干涉、接口无法插拔的问题。尤其是对于便携设备来说，内部每一寸空间都需要精准利用，精准的模块模型可帮助结构设计师在设计阶段就完成空间排布校验，减少后期打样修改的次数，缩短项目开发周期。
