HolybroTekko3235A航模四合一电调结构设计

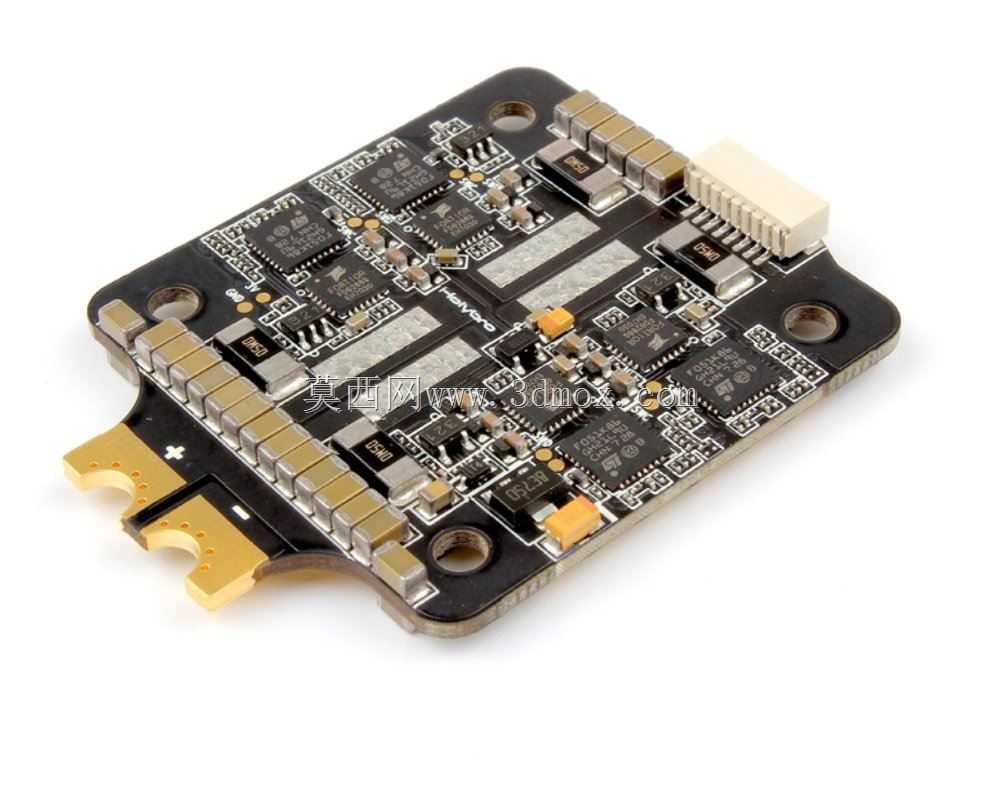

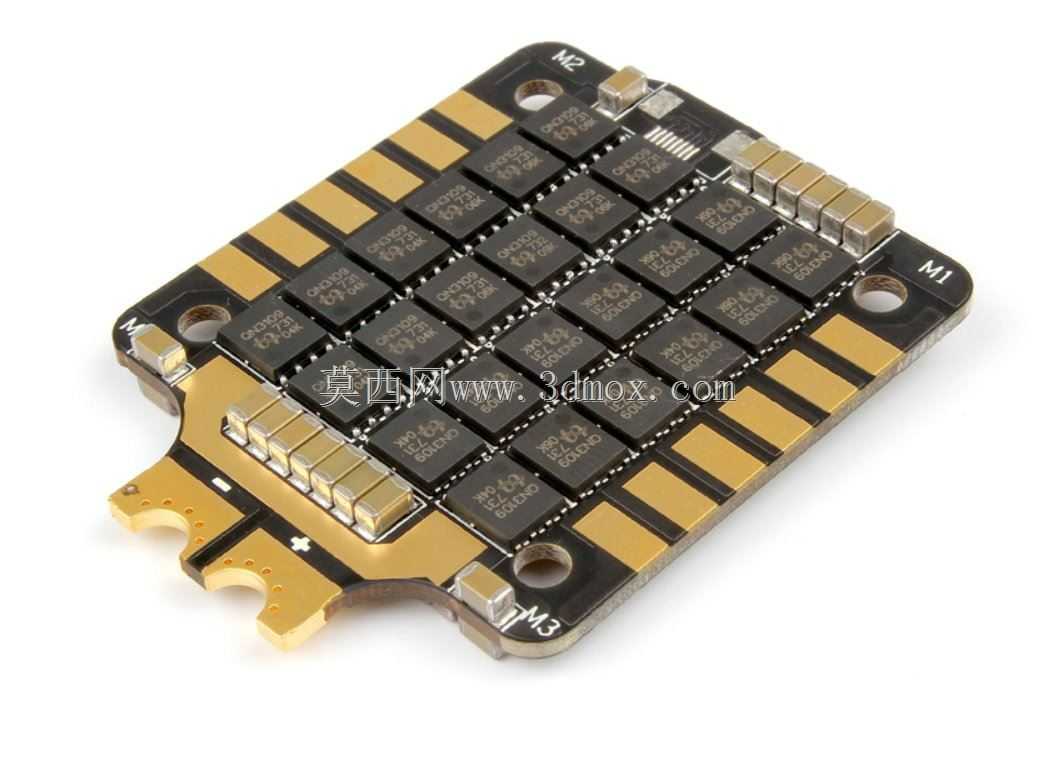

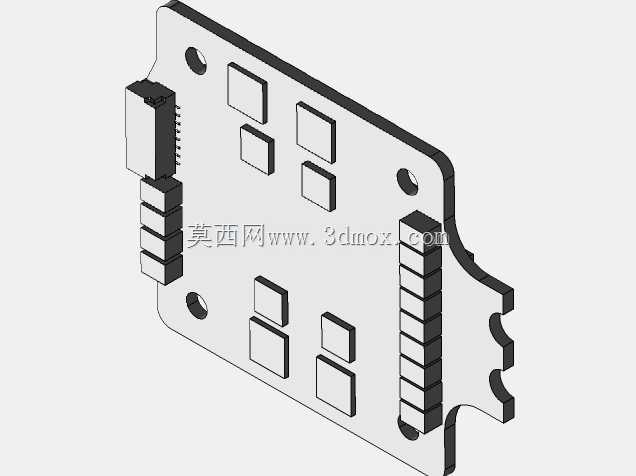

这款四合一电调主要面向穿越机、小型多旋翼无人机的动力驱动场景，是飞控系统与无刷电机之间的核心功率转换部件，负责将飞控输出的油门控制信号转化为可驱动电机运转的三相交流电，单路持续输出电流可达35A，能够适配2-6S锂聚合物电池的供电范围，满足竞速、花飞等不同飞行场景下的动力输出需求。从结构设计来看，整体采用方形PCB基板布局，四个角位分别预留了M1、M2、M3、M4四个电机焊盘区域，焊盘采用沉金工艺处理，既提升了焊接可靠性，也能降低大电流通过时的接触电阻，避免长时间大负载下焊盘发热脱焊。板载的功率MOS管采用阵列式排布，均匀分布在PCB中部区域，配合大面积露铜的散热焊盘，能够在高负载运转时快速将功率器件产生的热量传导到空气中，无需额外加装散热片即可满足持续大电流输出的散热需求。安装边界方面，PCB四个角预留了标准30.5*30.5mm的安装孔位，能够直接适配市面上绝大多数主流飞控的安装堆叠标准，可与飞控板直接通过螺柱堆叠安装，减少整机布线的杂乱程度，同时板端预留的电源输入焊盘与信号输出排针，采用防反接的丝印标识，能够降低装机时的接线错误概率。设计过程中充分考虑了航模设备轻量化的需求，整体PCB厚度控制在1.6mm，边缘做了圆角处理，避免装机时划伤线材或飞控板，电源输入端的电容采用卧式贴装布局，进一步压缩了整体堆叠高度，能够适配更紧凑的机架安装空间。信号处理部分集成在PCB靠近信号排针的一侧，与功率回路做了物理分隔，减少大电流通断时产生的电磁干扰对控制信号的影响，保证油门信号响应的线性度与及时性，避免飞行过程中出现电机抖动、响应滞后等问题。焊盘区域的走线均做了加宽处理，过孔采用多过孔并联的设计，满足大电流通过时的载流要求，避免走线过细导致的发热烧板问题。
