可修改转子结构的涡轮泵三维设计

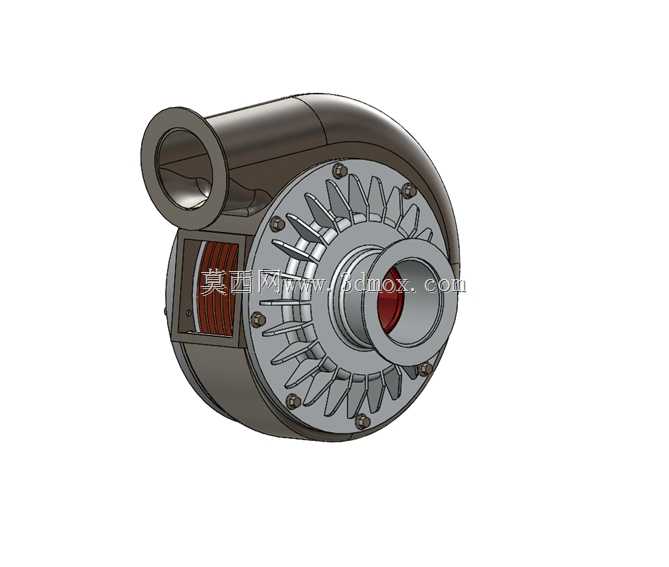

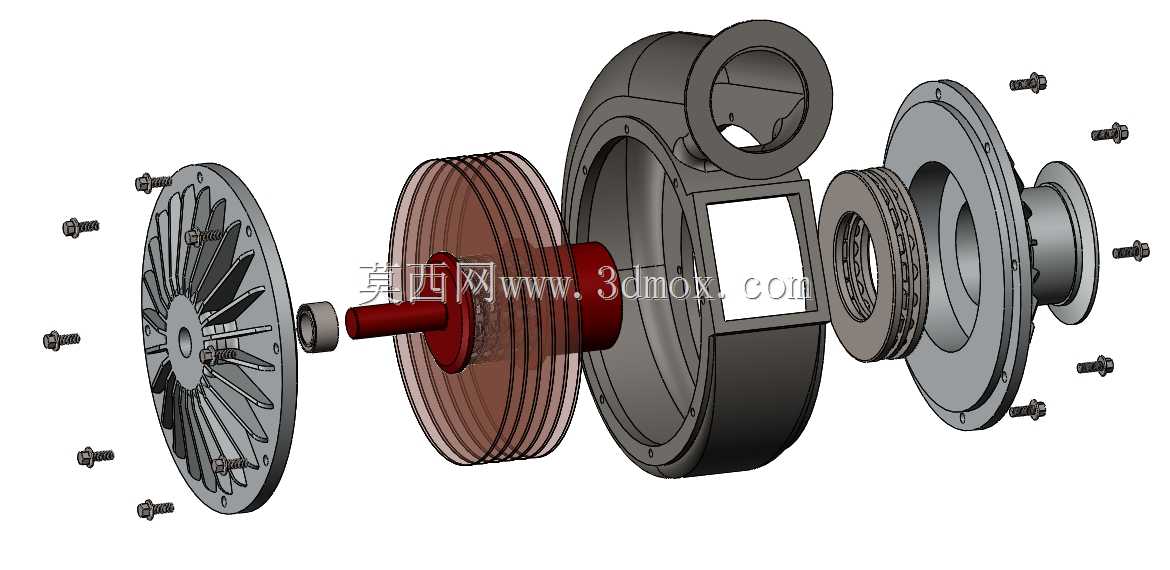

　　在流体输送类设备的选型与结构设计工作中，涡轮泵的结构适配性往往是项目落地的核心考量点，这套涡轮泵的三维结构，从实际工程应用的常见痛点出发做了结构预留，能够覆盖多数中小流量流体输送场景的结构参考需求。日常在车间辅助气源输送、小型冷却循环回路、低压工况流体增压的场景里，这类侧进侧出结构的涡轮泵应用占比不低，不同于大流量离心泵的轴向进出结构，这种蜗壳式流道搭配径向叶轮的设计，在小流量工况下的压力输出稳定性更优，不会因为管路背压的小幅波动出现流量骤降的问题。从结构设计的逻辑来看，这套模型把转子部分做了独立的结构拆分，没有把叶轮和转轴做一体化的布尔合并，这一点在实际改型设计里非常实用——不同输送介质对叶轮的材质、叶片角度、

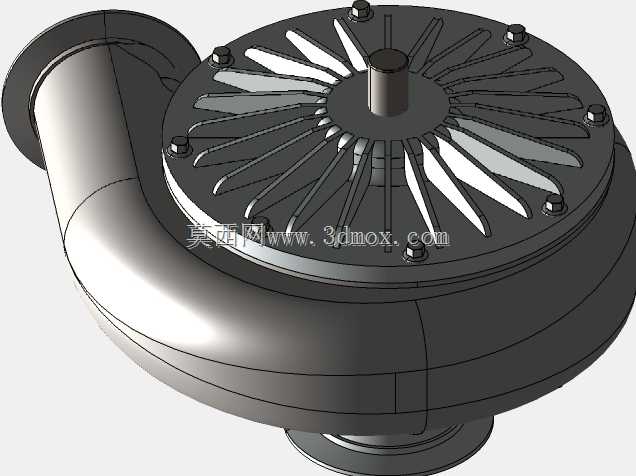

　　叶片数量的要求差异很大，比如输送洁净空气的时候可以用疏齿大间距叶片降低风阻，输送含微小杂质的流体时就要调整叶片倾角减少介质滞留，甚至在做耐腐蚀改型的时候，只需要替换转子部分的材质参数、调整配合公差，不需要重构整个泵壳的流道结构，能大幅缩短改型建模的周期。再看安装边界的设计，泵体的进出接口都做了标准的法兰连接位预留，接口的同轴度公差在建模时已经按通用机械安装要求做了基准对齐，安装法兰的螺栓孔位采用均布设计，不需要额外做角度调整就能适配常规的管路对接，泵体侧方的安装支座平面做了凸台结构，能够保证安装时的平面贴合度，避免因为安装面不平整导致的泵体运行振动问题。泵壳外侧的散热鳍片结构不是装饰性设计，在连续运行的工况下，泵体内部因为流体摩擦、

　　转子转动产生的热量，可以通过这些鳍片增大和空气的接触面积实现自然散热，不需要额外加装冷却夹套，能简化整套设备的外围配套结构。端盖的固定螺栓采用圆周均布的排布方式，每个螺栓的预紧力受力均匀，在做密封结构设计的时候，只需要在端盖和泵壳的配合面预留密封槽的位置，就能满足不同压力等级的密封需求，不需要重新调整螺栓的排布位置。在做设备配套选型的时候，这套结构的外形轮廓没有多余的突出结构，整体的安装占位比较规整，在设备内部的狭小空间里布置的时候，不需要为了避让泵体结构调整其他管路或者元件的位置，进出接口的朝向也可以根据实际安装空间做角度调整，因为蜗壳的流道是圆周对称结构，调整接口角度不会影响内部流体的走向。

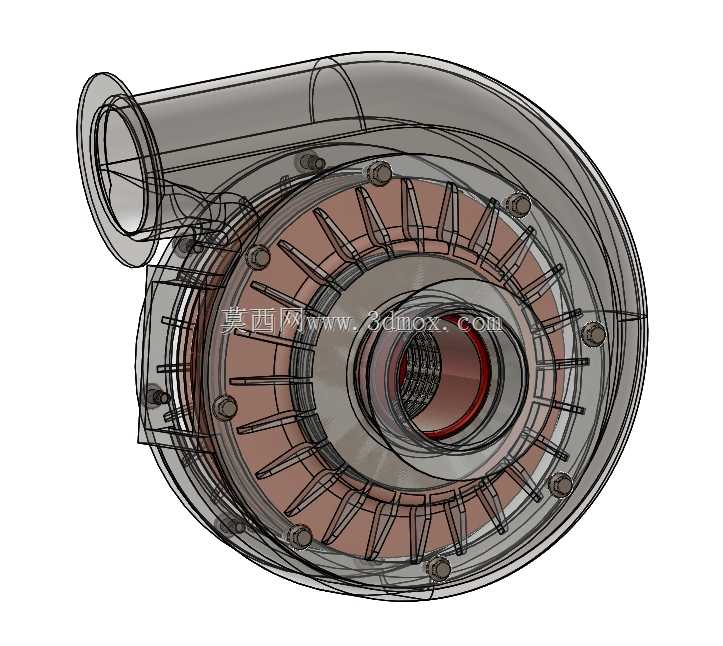

　　很多新手建模的时候容易忽略转子和泵腔的间隙预留，这套模型里叶轮外缘和泵壳内壁的间隙按通用涡轮泵的运行要求做了合理预留，既不会因为间隙过大导致内部回流降低输送效率，也不会因为间隙过小出现转子转动时的剐蹭问题，在实际加工生产的时候，这个间隙值也可以根据加工精度、输送介质的粘度特性做小幅调整，不需要改动整体的结构尺寸。另外，端盖位置的轴承安装位做了台阶定位结构，装配的时候轴承可以直接抵到定位台阶上，不需要反复调整安装位置，能提升装配的效率，也能保证转子的同轴度，减少运行时的径向跳动。在小型工业设备的冷却循环系统、车间局部气源增压、实验台流体输送回路这类场景里，这种结构的涡轮泵维护起来也很方便，只需要拆下端盖的固定螺栓就能直接取出转子组件做清理或者更换，不需要把整个泵从管路上拆下来，能大幅降低后期维护的工作量。
