EN-1092标准DN400对焊钢制法兰结构

　　在市政供水主干网、化工流体输送管线、工业循环水系统以及大口径暖通管路的布设场景中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备之间刚性密封连接的核心部件，这款适配EN-1092标准的DN400规格法兰，正是针对公称通径400毫米的中低压管路场景设计的连接构件。从实际工程应用的角度看，这类大口径法兰的选型直接决定了管线长期运行的密封可靠性，尤其是在输送带压水、中性流体或者低腐蚀性介质的管路上，法兰的密封面平整度、螺栓孔位置度、颈部过渡结构的强度冗余，都会直接影响管线投用后的泄漏率与运维周期。

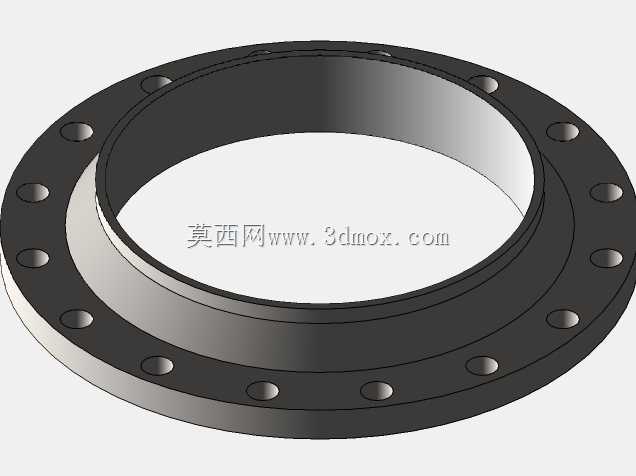

　　这款法兰采用带颈对焊的结构形式，区别于平焊法兰的直筒套接结构，其颈部带有平缓过渡的锥段，能够将管线运行中产生的轴向应力、径向弯矩均匀分散到法兰盘与管壁的连接焊缝区域，避免应力集中在焊缝位置导致的开裂风险，尤其适合存在一定管路振动、温度小幅波动的输送场景。法兰盘整体为环形锻件加工结构，盘面沿圆周均匀分布螺栓通孔，孔位的分度圆直径严格匹配EN-1092标准中对应压力等级的尺寸要求，安装时可与同规格的法兰垫片、紧固件配合，通过对称拧紧螺栓实现密封面的均匀压紧，保证密封垫片在额定压缩量下形成可靠的静密封。

　　从设计思路上看，这款法兰的建模过程完全遵循欧标法兰的尺寸规范，首先确定公称通径对应的内径尺寸，保证与DN400规格的无缝钢管外径匹配，颈部的壁厚从与管道对接的位置向法兰盘方向逐步增厚，过渡圆弧的半径经过应力校核，既不会因为圆弧过小造成应力集中，也不会因为圆弧过大挤占密封面的有效压紧区域。法兰密封面采用突面结构，密封面的表面粗糙度控制在适合非金属垫片、缠绕式垫片安装的区间，盘面的厚度经过抗弯强度计算，能够承受额定压力下螺栓预紧力产生的弯矩，不会在长期压紧状态下出现盘面翘曲变形。螺栓孔的数量与孔径严格对应标准要求，孔位的位置度公差控制在安装允许的范围内，保证现场安装时无需额外扩孔即可与配对法兰实现精准对中，避免因为孔位偏差导致的螺栓附加应力。

　　在安装边界方面，这款法兰对焊端的坡口形式适配现场管道焊接的工艺要求，焊接时可采用氩弧焊打底、电弧焊填充的工艺，保证焊缝的全焊透结构，法兰安装时的密封面与管道轴线的垂直度公差满足管路安装规范，避免因为法兰面倾斜导致的垫片压紧力不均。在管线布设过程中，这类法兰通常设置在阀门进出口、设备接管口、需要定期拆解检修的管段位置，相邻法兰之间的安装间距需要预留螺栓拧紧的操作空间，以及后期更换垫片的作业余量，法兰背部的颈部结构不会与管线的保温层、支吊架结构产生干涉，能够适配常规的大口径管道支墩布设要求。

　　从结构细节上看，法兰盘的外缘做了小尺寸的倒角处理，避免安装作业时的锐角割伤，螺栓孔的两端也做了沉孔倒角，去除钻孔产生的毛刺，保证螺栓安装时螺母能够与法兰盘面紧密贴合，不会因为毛刺顶起螺母导致预紧力不足。颈部与法兰盘连接的位置采用平滑圆弧过渡，没有加工台阶或者锐角，在介质流经法兰位置时，不会因为流道的突然变化产生过大的局部阻力，也避免了介质中固体杂质在台阶位置沉积造成的流道堵塞或者局部腐蚀。对于三维建模与管路设计从业者来说，这款法兰的模型可以直接导入管路装配体中，用于检查管段之间的安装干涉、核算螺栓的安装操作空间、统计管路附件的材料清单，在进行工厂三维布置、管线综合排布的时候，准确的法兰模型能够帮助设计人员提前预判安装阶段可能出现的碰撞问题，减少现场施工的返工量。

　　在实际的设备配套场景中，这款DN400法兰还可用于大口径水泵的进出口连接、换热设备的管程接口连接、大型储罐的出料口连接，其标准的安装尺寸能够保证不同厂商生产的同标准法兰具备互换性，不需要针对配对法兰进行单独的尺寸适配，大幅降低了工程现场的备件管理难度与安装对接成本。建模过程中对法兰各部位尺寸的精准还原，也能够为后续的法兰强度有限元分析、密封面压紧力仿真提供准确的几何模型基础，帮助工程人员校核不同压力、温度工况下法兰的结构可靠性。
