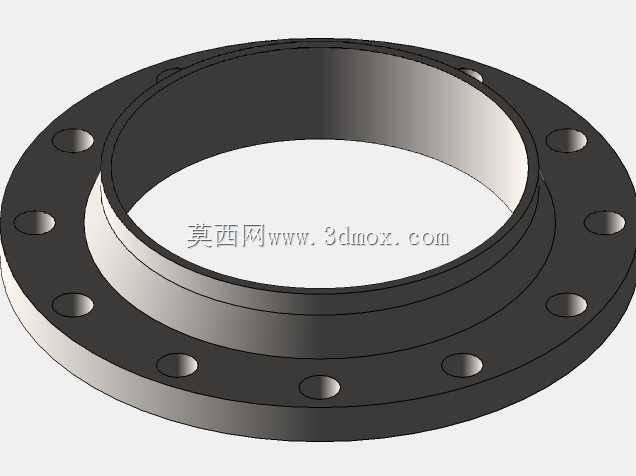

DN250规格EN1092标准带颈对焊法兰结构

　　在市政给排水主管网、化工介质输送管线、热力供暖主干管、工业循环水系统等大口径管路布设场景中，DN250通径的法兰是管线对接、设备进出口连接最常用的承压连接件，本次呈现的EN1092标准带颈法兰，完全适配公称通径250mm的管线连接需求，可匹配同压力等级的蝶阀、闸阀、水泵进出口、换热器管程接口等多种设备端的连接要求。从实际工程应用的角度看，这类带颈结构的法兰相比平焊法兰，颈部的锥形过渡结构能有效分散管线运行时产生的应力集中，尤其是在存在温度交变、管线振动、介质压力波动的工况下，带颈结构的抗疲劳性能远优于平板式平焊法兰，能大幅降低法兰焊缝处开裂、密封面泄漏的风险。

　　设计过程中首先锚定EN1092标准的尺寸边界，法兰密封面采用突面结构，密封面的平面度、表面粗糙度严格匹配常用的非金属垫片、金属缠绕垫片的密封要求，无需额外加工即可直接适配常规密封件。法兰盘上的螺栓孔采用跨中均布设计，孔位的位置度公差控制在标准允许范围内，现场安装时无需反复铰孔调整，即可与配对法兰的螺栓孔精准对位，降低现场施工的调整工作量。颈部的内径与DN250无缝钢管的外径完全匹配，对焊端的坡口角度按照管道焊接规范设计，现场焊接时能保证焊根熔透，焊缝成型质量稳定，避免未焊透、夹渣等焊接缺陷带来的承压隐患。

　　从安装边界来看，法兰的整体外径、螺栓孔中心圆直径、颈部高度、法兰盘厚度均严格遵循EN1092对应压力等级的尺寸要求，在进行管线三维布管时，可直接调用该模型进行管路装配，无需反复核对安装空间，能提前预判法兰与周边管线、支吊架、设备外壳的干涉问题。比如在泵房管线布设时，水泵进出口的法兰对接位置，可通过该模型提前核算螺栓安装的操作空间，避免后期安装时螺栓紧固工具无法操作的问题；在管廊分层布设管线时，可通过该模型准确核算相邻管线的法兰间距，保证后期管线运维时有足够的操作空间进行垫片更换、螺栓紧固作业。

　　实际工况中，这类法兰可适配多种输送介质，包括常温清水、高温热水、低压蒸汽、弱腐蚀性化工介质等，不同压力等级下的法兰厚度、颈部尺寸均经过标准校核，能满足对应工况下的承压要求。法兰盘上的螺栓孔数量、螺栓规格同样匹配标准要求，紧固时按照对角顺序逐步拧紧，即可保证密封面受力均匀，避免因受力不均导致的垫片压偏、泄漏问题。在三维建模过程中，模型的几何特征完全还原实物的结构细节，包括颈部的过渡圆角、密封面的水线结构、螺栓孔的沉孔细节（若对应压力等级有要求），装配时可直接与标准钢管、标准垫片、标准螺栓紧固件进行配合，无需额外修改模型特征，能有效提升管路三维设计的效率，减少建模过程中的尺寸核对工作量。

　　很多工程人员在进行大口径管线设计时，容易忽略法兰颈部的过渡尺寸对管线应力的影响，直接采用简化的平板法兰模型进行应力分析，往往会导致计算结果偏于危险，而该模型完整还原了带颈法兰的锥形过渡结构，在进行管线应力分析、法兰强度校核时，可直接导入模型进行有限元计算，得到的应力分布结果更贴近实际工况，能帮助设计人员更准确地评估管线运行的安全裕量。同时在进行预制化管段设计时，准确的法兰模型能帮助预制厂精准控制管段的预制长度，减少现场安装时的切割、调整工作量，提升管线安装的施工效率，降低现场施工的成本。
