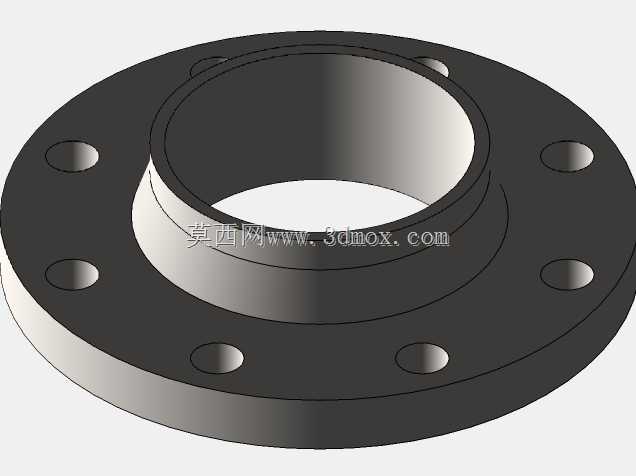

DN100带颈对焊EN1092标准钢制法兰

　　在市政给排水主管网、化工介质输送管线、暖通空调循环水系统、消防供水主干管的现场施工与预制装配环节，这类DN100规格的带颈法兰是管路对接中最常用的刚性连接部件，核心作用是实现两段同公称通径管道的可拆卸刚性连接，同时保障连接部位的密封承压能力，满足管线后期检修、阀门设备拆装的需求。从结构设计逻辑来看，这款法兰采用带颈加高的结构形式，颈部的锥度过渡设计并非随意设置，而是通过平缓的壁厚变化，将管道内压产生的轴向应力、管路运行中产生的振动载荷逐步分散到法兰盘整体结构上，相比平焊法兰，能有效降低焊缝位置的应力集中系数，适配中高压工况下的长期运行需求，避免长期载荷下焊缝开裂导致的介质泄漏问题。法兰盘上的螺栓孔采用均匀圆周排布，

　　孔位公差严格匹配EN1092标准的尺寸要求，现场安装时无需二次扩孔修正，只要配对相同压力等级、相同通径的法兰片，搭配对应规格的螺栓紧固件与密封垫片，即可完成对接，能有效降低现场施工的配装难度，减少预制阶段的校对工作量。从安装边界来看，这款法兰的颈部内径与DN100无缝钢管的外径完全匹配，现场焊接时可直接将管道插入法兰颈部的对接位置，采用对焊工艺完成连接，焊缝为环向对接焊缝，焊接质量更容易通过无损检测把控，相比平焊法兰的角焊缝结构，对接焊缝的承压能力、抗疲劳性能更优，适合输送带压流体、存在温度交变的管路系统。法兰盘的密封面为突面结构，表面加工粗糙度满足密封垫片的压合要求，安装时根据输送介质的特性选配橡胶垫片、四氟垫片或者金属缠绕垫片，

　　通过对称拧紧螺栓即可实现均匀压合，保障连接部位的密封性能，避免介质渗漏。在实际工程应用中，这类法兰不仅用于管道之间的对接，也常被用于DN100通径的闸阀、蝶阀、止回阀、水泵进出口、流量计等管路设备的连接端，作为设备与管路之间的过渡连接部件，方便设备的后期拆装维护，不需要在检修时切割整段管道，只需要拆卸法兰连接螺栓即可分离设备与管路，大幅降低运维阶段的工作量。设计这类法兰的三维模型时，首先要锁定公称通径对应的管道外径参数，再匹配对应标准下的压力等级对应的法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径、颈部高度、法兰盘厚度等核心尺寸，建模过程中要重点注意颈部与法兰盘连接位置的圆角过渡，避免直角结构带来的应力集中，

　　同时螺栓孔的位置度要严格控制，确保配对安装时孔位完全对齐，不会出现螺栓无法穿入的问题。另外，法兰端面的密封面要保证平面度要求，建模时不能出现曲面变形，否则会导致安装后垫片压合不均匀，出现局部泄漏的问题。在管路系统的应力计算中，带颈法兰的颈部刚度能有效吸收管路的部分热胀冷缩位移，减少管路支架的载荷负担，尤其是在长距离输送管线中，合理选用带颈法兰能降低管线应力集中点的数量，提升整个管路系统的运行稳定性。现场安装时需要注意，法兰对接时要保证两片法兰的端面平行度偏差在允许范围内，不能采用强行拧紧螺栓的方式纠正法兰的偏斜，否则会导致螺栓载荷不均，运行过程中容易出现螺栓断裂或者垫片压溃的问题。螺栓拧紧要按照对角对称的顺序分多次拧紧，确保每个螺栓的预紧力基本一致，保障密封面的压力均匀分布。对于输送腐蚀性介质的工况，这类法兰还可以根据需求选用不同的材质，比如不锈钢、合金钢等，匹配不同介质的防腐要求，而三维模型的参数化结构可以快速调整材质对应的壁厚参数，适配不同工况的强度计算要求，不需要重新搭建整体模型，能提升设计阶段的选型效率。在预制加工厂进行管路预制时，准确的法兰三维模型可以直接导入装配环境，提前模拟管路的整体排布，检查法兰与周边管线、支架、设备的安装间隙，避免现场安装时出现法兰与其他部件干涉的问题，减少现场切割修改的工作量，提升预制装配的精度与效率。
