斯马尔弗洛克式机械执行传感组件结构

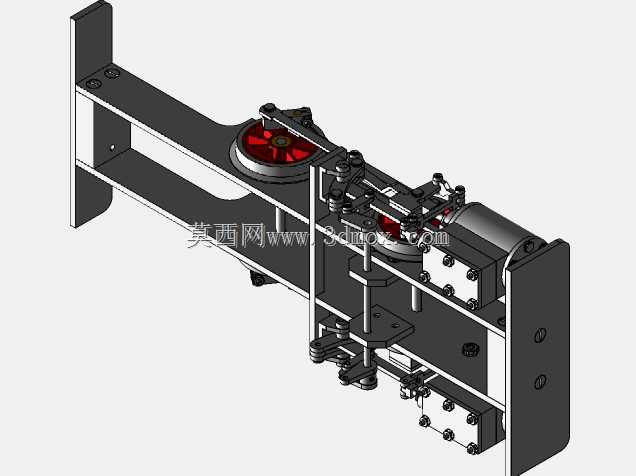

　　在工业自动化检测、精密工位动作反馈的场景里，这类集成了机械执行与传感触发的组件，常被布置在生产线的工件到位检测、动作行程校验、工位状态联锁环节，替代单一的外置传感器安装方案，解决零散传感器安装定位不准、执行与检测动作不同步的问题。从结构布局来看，组件采用双侧立式安装板作为承载基体，两块平行的立式板件通过横向的型材梁做刚性连接，形成稳定的框架式支撑结构，安装板上预留了多组沉头安装孔，可直接通过螺栓固定在设备的安装立面或者工位基座上，安装边界的孔位间距按照常规工业工装的通用孔距设计，不需要额外做转接板适配，能直接兼容多数自动化设备的安装面公差要求。组件的核心动作部分集成了带轮传动、摆杆触发、直线导向三个功能模块，

　　红色的带轮作为动力输入或者行程反馈的从动件，通过同步带和驱动端连接，当外部动力输入时，带轮转动带动同轴的凸轮结构转动，凸轮轮廓推动摆杆组件绕固定销轴做往复摆动，摆杆的末端设置了触发端，在摆动到设定行程位置时，会触发对应位置的传感元件，输出工位到位或者动作完成的信号。直线导向部分采用光轴加直线轴承的组合结构，为摆杆组件的往复动作提供垂直方向的导向约束，避免摆杆在长期往复动作中出现偏摆，保证触发位置的重复精度，光轴两端通过顶丝固定在两侧的支撑板上，装配时可以通过调整顶丝的锁紧位置微调光轴的平行度，补偿加工带来的形位公差误差。从设计思路上，这套组件把机械执行动作和传感触发功能做了集成化设计，

　　不需要在工位上分别设计执行机构的安装位和传感器的安装支架，整体结构的占用空间更小，横向的安装跨度控制在常规工装的适配范围内，垂直方向的高度不会超出工位的安全干涉边界，在做产线布局时不需要预留额外的避让空间。组件上的所有紧固件都采用内六角圆柱头螺钉，符合工业装配的通用标准，后期维护更换时不需要特殊工具，摆杆和凸轮接触的位置做了淬火硬化处理，降低长期往复摩擦带来的磨损量，延长组件的使用寿命，传感元件的安装位置预留了长条形调节槽，可以根据实际需要的触发行程微调传感器的安装位置，适配不同的动作行程要求。在实际使用场景中，这类组件常被用在包装生产线的物料到位检测、装配工位的零件压装行程反馈、检测设备的探针动作触发等环节，

　　相比单独安装的接近开关或者光电传感器，集成式的结构能避免车间粉尘、切削液对传感元件的干扰，机械结构的硬触发方式信号反馈更稳定，不会出现光电传感器因为物料表面反光、粉尘遮挡产生的误信号。组件的框架结构采用镂空设计，在保证整体刚性的前提下降低了自身重量，安装时不需要对安装基座做额外的承重加强，两侧的安装板做了倒角处理，避免装配时划伤操作人员，所有运动部件的外侧都没有突出的尖锐结构，符合工业设备的安全设计要求。在做三维建模时，这套结构的装配关系需要重点关注凸轮轮廓和摆杆接触点的运动轨迹仿真，验证摆杆在全行程范围内不会出现卡滞，同时要校核直线轴承和光轴的同轴度公差，保证运动顺畅，安装板上的孔位位置需要和常用的工业铝型材安装孔位做匹配，方便用户直接集成到自己的设备设计中。
