重卡储气筒双抱箍安装固定支架结构

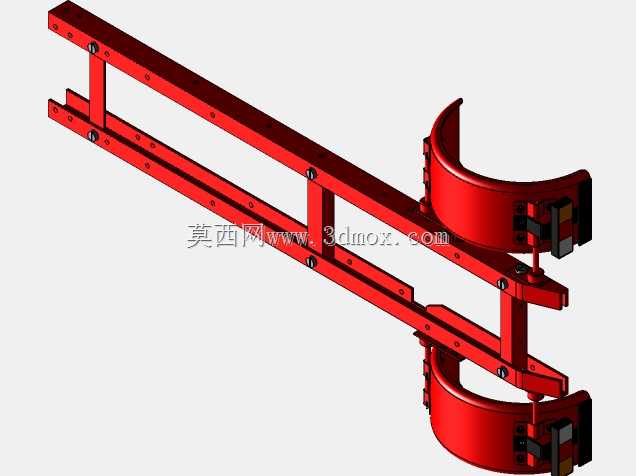

　　做重卡底盘附件布置的时候，储气筒的固定一直是容易被忽略但直接影响管路可靠性的细节，这套双抱箍式安装支架就是针对沃尔沃系列重卡底盘侧边空间做的适配结构，日常跑干线物流的重卡底盘侧面留给储气筒的安装位大多是纵梁外侧的平直区域，既要避开转向拉杆的运动干涉边界，还要给制动管路接头留出足够的操作空间，同时还要扛住非铺装路面行驶时的持续振动，不能出现支架焊缝开裂或者抱箍松脱导致储气筒移位的问题。从结构上看，这套支架采用双平行纵梁作为主承载基体，两根纵向承载梁通过等距分布的横向连接筋做刚性连接，所有连接位置都采用螺栓穿装固定，没有采用焊接一体式结构，好处是后期维护的时候可以单独更换磨损的抱箍或者变形的连接筋，不用整体切割更换整个支架，

　　降低维保成本。抱箍部分采用半圆弧对夹结构，圆弧内径完全匹配对应规格储气筒的外径，抱箍和纵向梁的连接位置设计了可调节的长圆孔，安装的时候可以根据储气筒的实际装配公差微调上下位置，避免因为零件制造公差导致装配应力集中，这一点在商用车零部件设计里很关键，毕竟商用车零部件的公差带比乘用车要宽很多，留足调节余量才能保证线上装配的顺畅度。安装边界方面，整套支架的纵向长度适配底盘纵梁上预留的三个标准安装孔位，直接通过螺栓把纵向承载梁固定在底盘纵梁的安装面上，不需要额外在纵梁上打孔，避免破坏纵梁的结构强度，横向伸出的距离刚好让储气筒外壁和纵梁立面留出20mm左右的间隙，这个间隙一方面是给储气筒表面的防锈层留足空间，

　　避免行驶过程中支架和筒壁长期摩擦蹭掉防锈层导致锈蚀，另一方面也能给制动管路的排布留出空间，方便管路从储气筒接头位置顺着纵梁走线固定。抱箍内侧没有做额外的缓冲衬垫设计，这是针对干线物流重卡的使用场景做的取舍，如果加橡胶衬垫，长期在底盘高温、泥水浸泡的环境下橡胶容易老化开裂，反而会导致抱箍夹紧力下降，直接采用金属面贴合的方式，靠螺栓的预紧力提供足够的摩擦力，配合抱箍端部的防滑齿结构，就算在持续振动的工况下也不会出现储气筒转动移位的问题。设计的时候特意把横向连接筋的位置做了错位排布，避开了储气筒两端的接头位置，不会出现安装完支架之后接头被挡住没法拧管接头的问题，纵向梁上的安装孔位也做了沉台处理，螺栓头沉到梁体内部，

　　不会突出梁面刮蹭到旁边的线束或者管路。实际装车的时候，这套支架可以同时固定两个同规格的储气筒，上下排布的方式充分利用了纵梁外侧的垂直空间，不会占用底盘下方的离地间隙，避免越野或者走烂路的时候支架被地面障碍物磕碰。从受力角度分析，纵向承载梁采用的是等截面型钢结构，截面惯性矩足够承受两个满气储气筒的重量加上行驶过程中的动载荷，横向连接筋除了连接两根纵梁之外，还能起到加强筋的作用，提升整个支架的抗扭刚度，就算车辆在急转弯的时候，储气筒的侧向载荷也能通过连接筋均匀分散到两根纵梁上，不会出现单根梁受力过大变形的问题。抱箍和纵向梁的连接螺栓采用的是防松设计，配合弹簧垫圈可以避免长期振动下螺栓回松，每个抱箍采用上下两个螺栓锁紧，相比单螺栓锁紧的结构，夹紧力分布更均匀，不会出现抱箍一端紧一端松导致储气筒局部受力过大的问题。这套结构没有多余的冗余设计，所有的结构特征都是围绕底盘安装的实际需求做的，不管是安装孔位的匹配，还是调节余量的预留，甚至维护便利性的考虑，都是商用车底盘附件设计里很务实的处理方式，没有追求花哨的结构，完全以可靠、易装、好维护为核心目标，适配常年在复杂路况下运营的重卡使用需求。
