沃尔沃卡车配套电池固定安装座结构

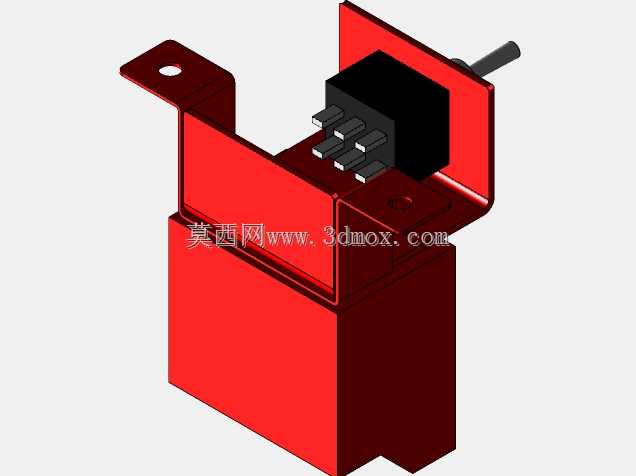

　　做商用车电气改装的结构工程师多半都碰过车载电池固定的痛点，尤其是重卡这类常年跑干线物流、工况颠簸的车型，电池固定座的可靠性直接关系到整车电气系统的稳定性。这次做的这个安装座结构，是针对沃尔沃重卡1:14比例模型配套的电池承载部件，当然设计逻辑完全照搬实车的工程要求，先从安装边界说起，整个座体的安装耳采用单侧伸出的折弯结构，耳片上开有标准圆形安装孔，孔位公差按照商用车通用安装标准设定，适配M6规格的固定螺栓，安装时可以直接卡接在车架纵梁的预设安装位上，不需要额外做打孔改装，这一点是参考了沃尔沃原厂配件的快装设计逻辑，减少现场装配的工作量。

　　座体主体采用分层式钣金折弯结构，下层是封闭式的电池容纳腔，腔体内壁尺寸刚好匹配对应规格的方形电池，侧壁预留0.2mm的装配间隙，既方便电池装入，又不会在车辆颠簸时出现旷量，上层是L型的防护挡板，挡板高度刚好覆盖电池顶部的接线端子区域，能避免行驶过程中飞溅的碎石、泥水直接冲击接线部位，降低线路短路的风险。接线端一侧预留了多针接插件的安装位，接插件采用卡扣式固定在挡板的预设卡槽里，不需要额外打螺丝固定，接插件的引脚朝向外侧，方便整车线束的对接，线束引出位置做了圆弧翻边处理，避免长期震动过程中线束绝缘层被钣金锐边割破，这是很多新手设计容易忽略的细节，实车运行中因为线束割破导致的电气故障占比不低，做结构设计的时候必须提前考虑到。

　　从功能特性上来说，这个固定座除了承载电池之外，还兼顾了接线防护和安装定位的作用，整个钣金件的折弯圆角统一采用R1.5的工艺参数，既满足钣金冲压的工艺要求，避免折弯处出现应力集中开裂的问题，也不会因为圆角过大占用额外的安装空间。表面处理按照车载部件的要求做喷塑处理，红色的涂层一方面是和沃尔沃卡车的品牌配色呼应，另一方面也能起到防锈防腐蚀的作用，应对道路上的融雪剂、雨水侵蚀都没有问题。

　　实际应用场景里，这类电池固定座除了用在比例模型上，等比例放大之后完全可以适配实车的辅助电池安装，比如给重卡加装驻车空调、车载逆变器的时候，额外加装的副电池就可以用这类结构的固定座安装在车架侧面的空闲位置，不需要改动原有电池舱的结构。设计的时候特意做了受力仿真验证，安装耳的承重能力达到电池自重的5倍以上，即使在连续颠簸的非铺装路面行驶，也不会出现固定耳断裂、座体变形的问题。电池容纳腔的底部预留了两个小型的排水孔，避免腔体内积水导致电池底部被腐蚀，这个细节是参考了实车零部件的设计经验，很多密闭式的安装座如果没有排水孔，雨天或者洗车时渗入的水无法排出，时间长了会加速电池和钣金件的锈蚀。

　　接插件的选型是按照车载低压电气系统的标准来的，引脚的载流量满足对应电池的输出要求，接插件和挡板之间的配合间隙控制在0.1mm，卡入之后不会出现松动，车辆行驶过程中不会因为震动导致接插件松脱断电。整个座体的外形轮廓没有突出的尖锐棱角，所有外露的边缘都做了折边处理，一方面是提升钣金件的结构强度，另一方面也避免装配和维修的时候划伤操作人员。安装的时候只需要先把电池放入下层腔体，接好接线端子之后把接插件卡入上层挡板的卡槽，再通过安装耳的固定孔把整个组件固定在车架上即可，整个装配过程不需要复杂的工装，单人即可完成操作，后期维护更换电池的时候也只需要拆开接插件，取出电池即可，不需要拆卸整个固定座，维护效率很高。

　　从建模的角度来说，整个结构的建模过程优先采用钣金特征建模，所有折弯参数都和实际冲压工艺保持一致，展开之后的板材轮廓没有工艺冲突，可以直接导出下料图用于激光切割下料，不需要二次调整工艺参数，对接生产端的时候不会出现设计和制造脱节的问题。安装孔的位置度公差按照IT9级设定，满足车载部件的装配精度要求，即使不同批次的冲压件存在合理的工艺误差，也能顺利完成装配，不会出现孔位对不上的问题。
