重型商用车AO坦克传感器安装支架组件

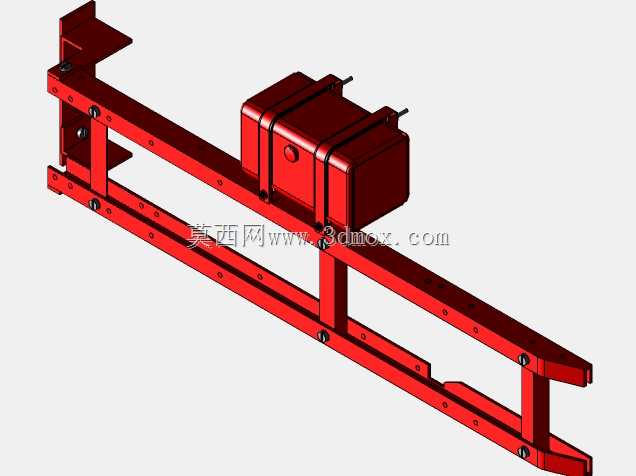

　　这套安装组件主要面向重型商用车底盘传感检测场景，适配沃尔沃系列重卡的底盘布局需求，核心作用是为AO类坦克式传感单元提供稳定的安装载体，保障车辆行驶过程中传感单元的检测精度不受底盘振动、路面冲击的影响。从结构设计来看，整体采用双平行梁架作为主体承载结构，梁身沿长度方向均匀排布多组安装孔位，孔位间距经过适配底盘原有安装点位的匹配设计，不需要额外在底盘纵梁上打孔改制，就能直接通过螺栓完成组件与底盘的固定，大幅降低现场改装的施工难度。梁架端部设置的L型折弯定位挡边，在安装时可以直接卡接在底盘纵梁的侧边，快速完成组件的预装定位，避免螺栓紧固过程中组件出现移位，也能在车辆长期运行过程中分担横向载荷，减少连接螺栓受到的剪切力。

　　中间承载传感单元的安装座采用围边式包裹结构，四个方向都设置有定位凸台，传感单元放入安装座后，凸台刚好卡住传感单元的壳体棱边，不需要额外设计复杂的压紧结构就能限制传感单元的六个自由度，同时围边结构还能阻挡行车过程中带起的碎石直接撞击传感单元壳体，起到基础的防护作用。梁架与安装座之间通过两根垂直的支撑立柱连接，立柱与上下梁架之间采用螺栓紧固的可拆卸结构，后期如果需要调整传感单元的安装高度，只需要更换对应长度的立柱即可，不需要整体更换整套支架，降低后期运维的配件成本。从安装边界来看，整套组件的长度方向尺寸适配重卡底盘纵梁之间的空余安装空间，不会与周边的管线、气路阀体产生干涉，宽度方向控制在底盘两侧护栏的内侧轮廓范围内，

　　不会超出车辆的原有外廓尺寸，避免车辆通过狭窄路段时组件被刮蹭。设计过程中充分考虑了商用车的运行工况，所有结构件的折弯圆角都经过应力校核，避免长期受交变载荷出现应力集中断裂的问题，梁身的孔位除了固定用的通孔之外，还预留了传感单元走线的穿线孔位，线束可以从梁架内部穿过，沿着梁架排布到底盘主线束槽内，避免线束外露被路面飞溅物磨损。整套结构没有采用复杂的焊接工艺，全部采用螺栓拼接的装配形式，一方面是避免焊接变形导致安装孔位错位，另一方面也方便各个零件单独做表面防腐处理，适配车辆底盘多泥水、多盐雾的使用环境，延长组件的整体使用寿命。在实际装车场景中，这套组件承载的传感单元主要用于检测车辆行驶过程中的底盘姿态、相关部件的位移参数，

　　为车辆的电控系统提供准确的实时数据，支架的固有频率经过设计规避了车辆行驶过程中的常见振动频率区间，不会因为共振导致传感单元采集的数据出现偏差，保障电控系统判断的准确性。梁架的截面尺寸经过载荷验算，在承受传感单元重量加上行驶过程中3倍冲击载荷的情况下，梁身的最大变形量控制在传感单元允许的安装偏差范围内，不会因为支架变形导致传感单元的检测角度出现偏移。支撑立柱的连接位置设置在梁架的受力最优点位，避免梁架出现悬臂受力的情况，让整套支架的受力分布更加均匀，减少局部应力过大的问题。安装座的围边高度刚好覆盖传感单元壳体的三分之二位置，既能够提供足够的侧向定位支撑，也不会遮挡传感单元的检测工作面，保障检测信号的正常收发。所有连接螺栓的规格都统一采用商用车底盘常用的标准件规格，现场安装和后期维护时不需要准备特殊规格的工具，普通的机修工具就能完成拆装操作。组件表面采用红色涂装，一方面是和底盘周边的黑色部件形成明显的视觉区分，方便日常检修时快速定位传感单元的安装位置，另一方面红色涂层的防腐性能也能适配底盘的恶劣使用环境，减少锈蚀问题的出现。
