马自达RX7专属金属质感车标徽章结构设计

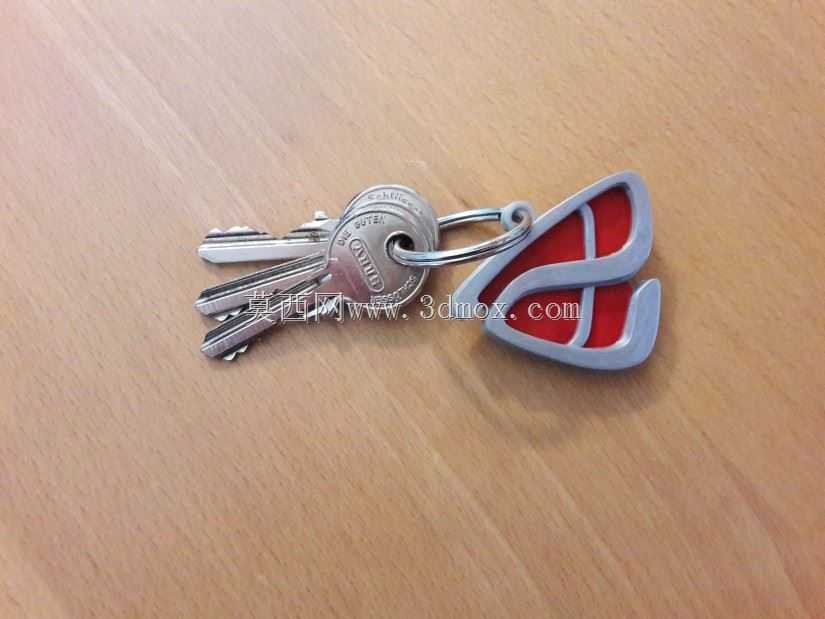

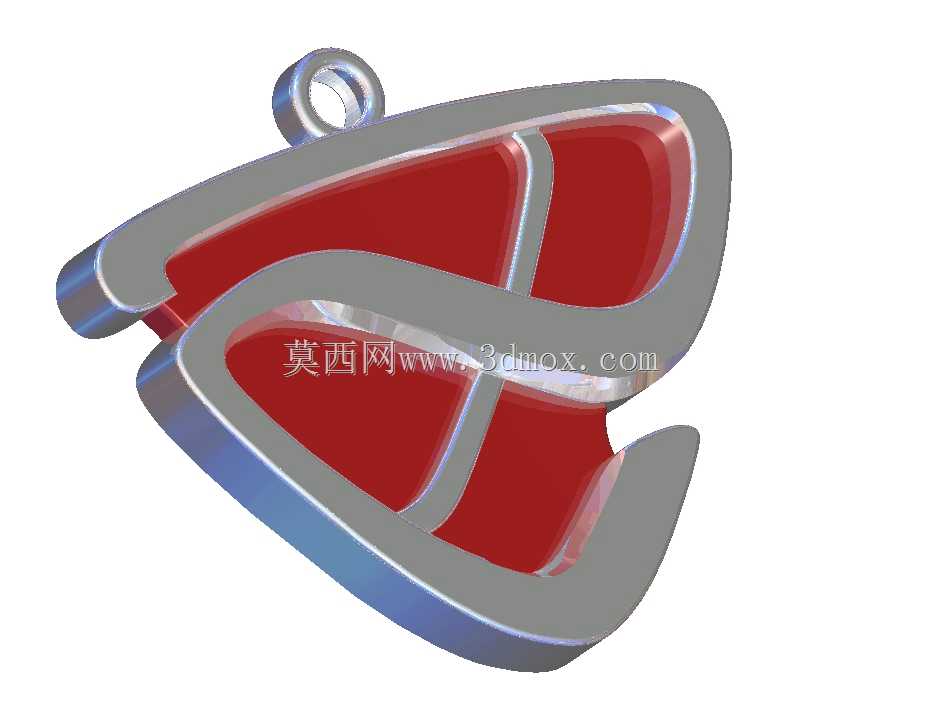

　　在汽车文化衍生周边与整车品牌标识的设计落地环节，这类专属车型的徽章结构往往需要兼顾标识辨识度、日常使用耐用性与安装适配性。本次呈现的马自达RX7专属徽章，核心围绕经典转子动力车型的品牌视觉符号做结构还原，首先从应用场景来看，这类徽章既可以作为车身外饰的标识替换件，安装于前格栅、车尾标位、侧裙标识位，也可通过附加挂环结构作为钥匙挂饰、收藏摆件的核心部件，覆盖汽车改装、周边收藏、日常配饰多个使用场景。从功能特性层面，徽章主体采用分层结构设计，外层为金属质感的包边轮廓，完全复刻马自达RX7专属徽标的折线曲面造型，边缘做R0.3的圆角倒钝处理，避免日常握持或者安装后出现锐边刮蹭的问题；内层填充区域做下沉0.8mm的凹槽设计，

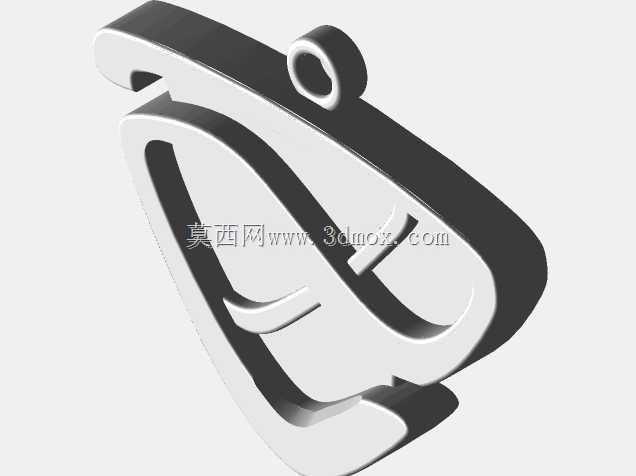

　　可填充红色珐琅或者软胶材质，既还原原车标的红银撞色视觉效果，凹槽结构也能避免填充层在长期摩擦后出现边缘起翘脱落的问题。设计思路上，首先提取了马自达RX7徽标的原始轮廓曲线，对所有曲面做G2连续处理，保证金属包边部分在冲压或者压铸成型时不会出现曲面褶皱，同时针对不同使用场景做了结构预留：作为车身标识使用时，徽章背面预留3M胶粘贴平面与定位柱安装孔位，定位柱直径2.5mm，可适配多数车型原厂标位的安装孔距，粘贴平面做晒纹处理提升背胶的附着强度，避免车辆高速行驶或者洗车时出现标识脱落；作为挂饰使用时，徽章顶端预留直径3mm的挂环安装孔，可搭配标准尺寸的钥匙圈与金属挂扣，挂环位置做局部加厚1.2mm处理，提升挂接位置的结构强度，

　　避免日常携带时出现孔位开裂。外形尺寸与安装边界方面，徽章整体轮廓最大宽度42mm，最大高度38mm，整体厚度3.2mm，作为车身标识安装时，突出安装面的高度控制在2.8mm以内，不会超出车身外饰件的突出量法规要求，也不会在车辆行驶时产生额外的风阻噪音；作为钥匙挂饰使用时，整体重量控制在18g以内，搭配常规钥匙串不会产生过重的坠感，边缘的圆角处理也能避免刮蹭口袋内的其他物品。结构细节上，徽章的金属包边部分壁厚均匀控制在1.2mm，既保证压铸或者CNC加工时的结构强度，也不会因为壁厚过厚导致整体重量超标，内层凹槽的深度经过反复验证，0.8mm的深度既能保证填充色层的厚度足够，长期摩擦不会露底，也不会因为凹槽过深导致填充工序出现气泡、

　　填充不满的问题。背面的粘贴平面平面度控制在0.1mm以内，保证背胶粘贴时能够完全贴合安装面，不会出现局部空鼓导致的粘贴强度下降，定位柱的高度设计为4mm，安装时可先通过定位柱对准车身安装孔做预定位，再按压粘贴，降低安装时的对位难度。针对户外使用的场景，徽章的金属表层做镀铬或者阳极氧化处理，能够耐受日常的紫外线照射、雨水腐蚀，长期使用不会出现表层掉色、氧化起斑的问题，内层的红色填充层选用耐候性软胶或者珐琅材质，耐受温度范围覆盖-40℃到120℃，无论是北方冬季的低温环境还是夏季车辆暴晒后的高温环境，都不会出现填充层变形、开裂、掉色的问题。在建模过程中，所有的曲面过渡都做了脱模斜度校验，作为压铸件生产时，整体脱模斜度控制在1.5°以上，不会出现脱模卡模的问题，生产时的良品率能够得到有效控制；如果采用CNC加工工艺，所有的内R角都设计在R0.5以上，能够适配常规的铣刀加工路径，不需要额外的特殊刀具，加工成本能够得到有效控制。挂环安装孔的位置做了应力分散设计，孔位周边做局部加厚，同时孔边缘做R0.2的圆角处理，避免日常挂接使用时应力集中导致孔位开裂，经过反复的受力模拟，挂孔位置能够承受50N的拉力不出现变形或者断裂，完全满足日常作为钥匙挂饰的使用强度要求。
