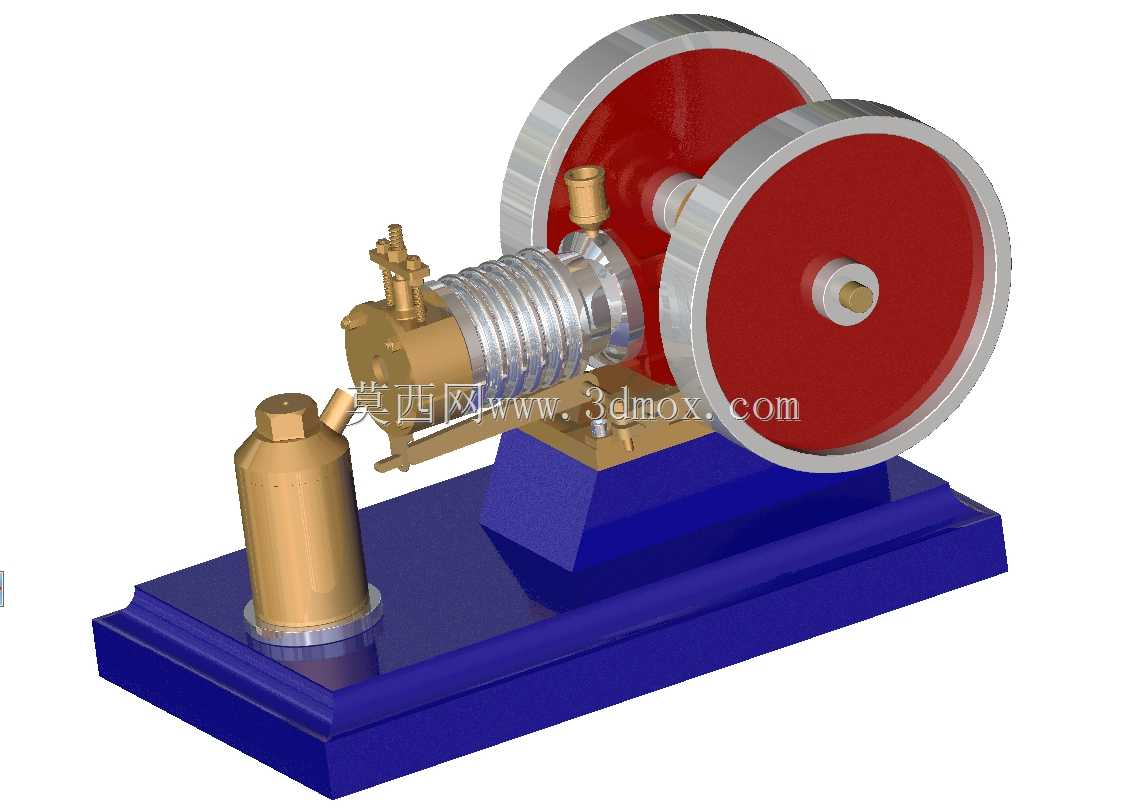

这套热空气动力装置的三维结构,完整还原了外燃式热空气循环动力单元的核心组成,从实际应用场景来看,这类小型热动力单元常被用于教学演示、小型科普装置动力输出,也可作为微型独立动力源适配低负载的户外小型作业设备,不需要依赖燃油喷射系统,依靠外部热源加热缸内工质即可完成动力循环,对燃料适配性较强,固体、液体、气体热源均可驱动其运转。从结构设计思路来看,整套装置采用卧式布局,动力输出端配置双飞轮结构,两个大直径轮缘飞轮对称布置在曲轴两端,飞轮轮面做了加厚处理,轮缘采用金属质感的包边设计,运转过程中可以储存足够的转动惯量,抵消活塞往复运动的死点冲击,保证曲轴输出转速的平稳性,避免单飞轮结构容易出现的径向偏摆问题,降低曲轴支撑位的交变载荷。
缸体部分采用分段式散热鳍片结构,紧邻热源的加热段做了导热强化设计,鳍片间距从加热端到冷却端逐步放大,既保证加热段能够快速吸收外部热源的热量提升缸内工质温度,也能让冷却段的工质充分散热降温,形成足够的温差推动活塞往复运动,缸体与曲轴箱的连接位采用定位止口设计,装配时可以快速保证同轴度,减少运转过程中的密封泄漏风险。热源供给单元采用独立立式储料罐结构,布置在缸体加热端的侧下方,罐口做了密封压合结构,既可以储存固体燃料,也可适配液态燃料的加注,罐体底部与机座采用定位凸台连接,更换燃料或者清理罐体时不需要拆解整套动力单元,维护操作的便利性较强。整套装置的安装基座采用整体式铸造结构,基座底部做了平整安装面,四个角位预留了安装固定孔位,
可以直接通过螺栓固定在安装平台或者设备机架上,基座的承托面做了阶梯式设计,分别对应曲轴箱支撑位、缸体支撑位、燃料罐支撑位,各个支撑位的高度差经过精准匹配,保证装配后曲轴、缸体、燃料罐的相对位置精度,避免出现装配应力导致的运转卡滞。从安装边界尺寸来看,整套装置的横向最大尺寸为双飞轮的外侧间距,纵向最大尺寸为燃料罐外侧到飞轮后端的距离,高度方向最高处为飞轮的顶端位置,安装时需要在飞轮外侧预留足够的安全防护空间,避免运转过程中异物触碰飞轮引发安全事故,同时在缸体加热端周边预留热源布置的空间,保证热源能够充分接触缸体加热段,同时避免热量直接传递到机座引发基座过热变形。动力传输路径上,活塞的往复运动通过连杆传递到曲轴,
曲轴的动力输出端可以直接连接皮带轮或者小型负载,不需要额外加装减速机构即可输出低转速大扭矩的动力,适配小型发电机、水泵等低转速负载的动力需求。整套结构的密封点位主要集中在缸体与活塞的配合位、曲轴两端的支撑位,设计时采用了低摩擦的密封结构,既保证工质不会出现泄漏,也能减少密封件对运动部件的摩擦阻力,提升整套装置的动力转换效率。从实际使用的角度出发,这套结构的各个零部件均采用模块化设计,易损件比如密封环、活塞环都可以快速更换,不需要对主体结构进行拆解,日常维护只需要定期检查曲轴支撑位的润滑状态、清理缸体散热鳍片间的积灰即可,操作门槛较低,适合非专业人员进行日常运维。
