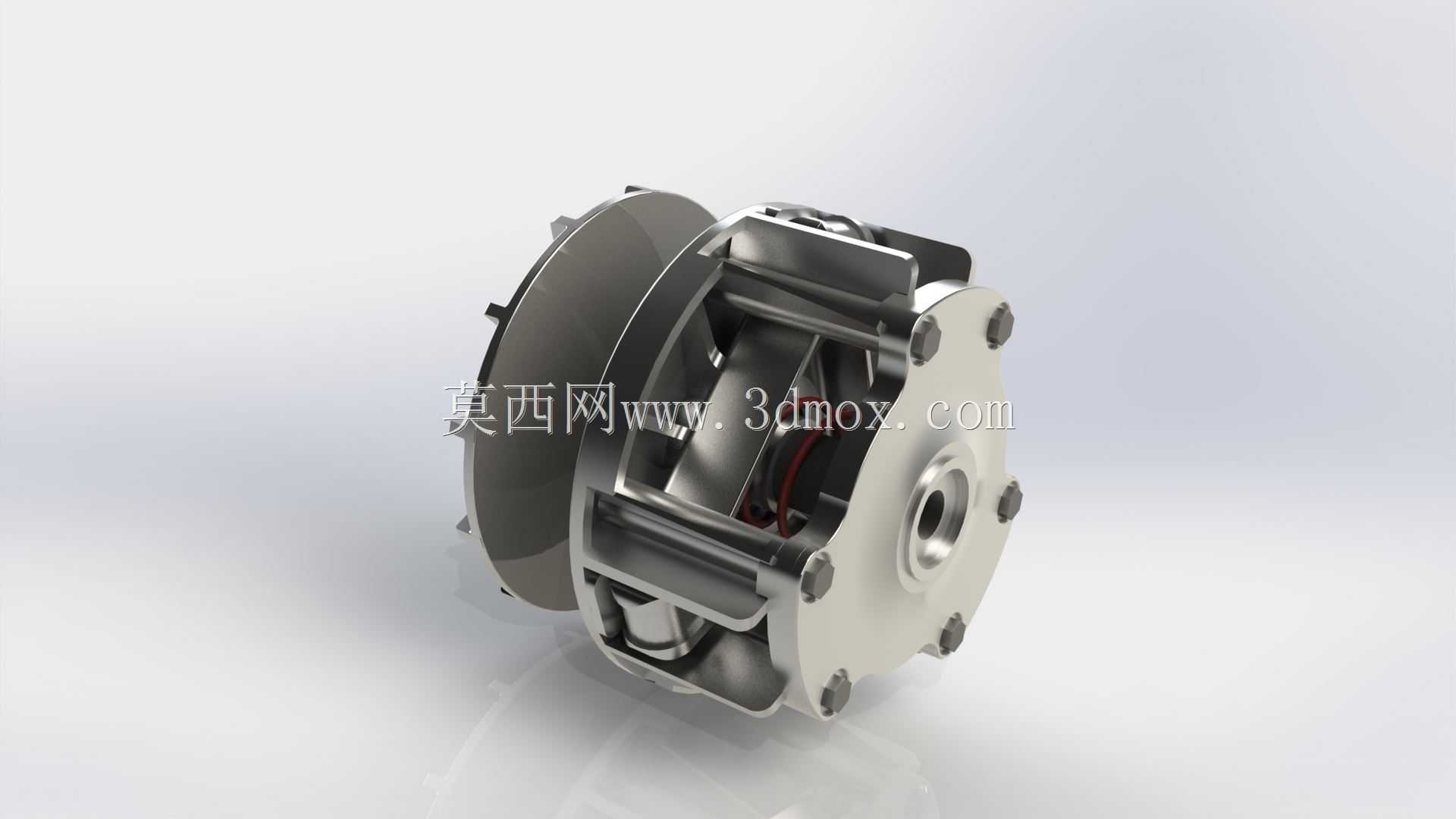

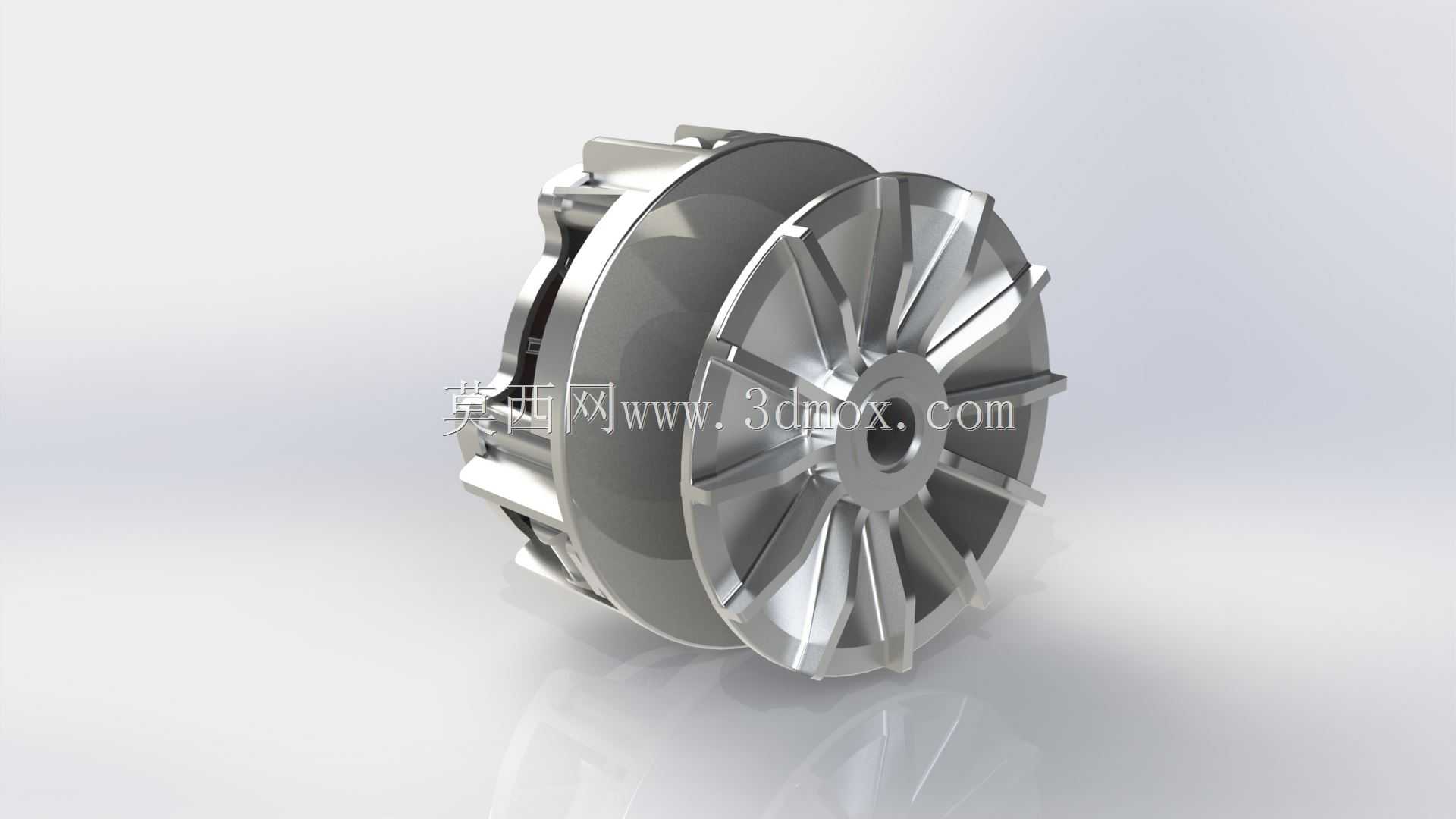

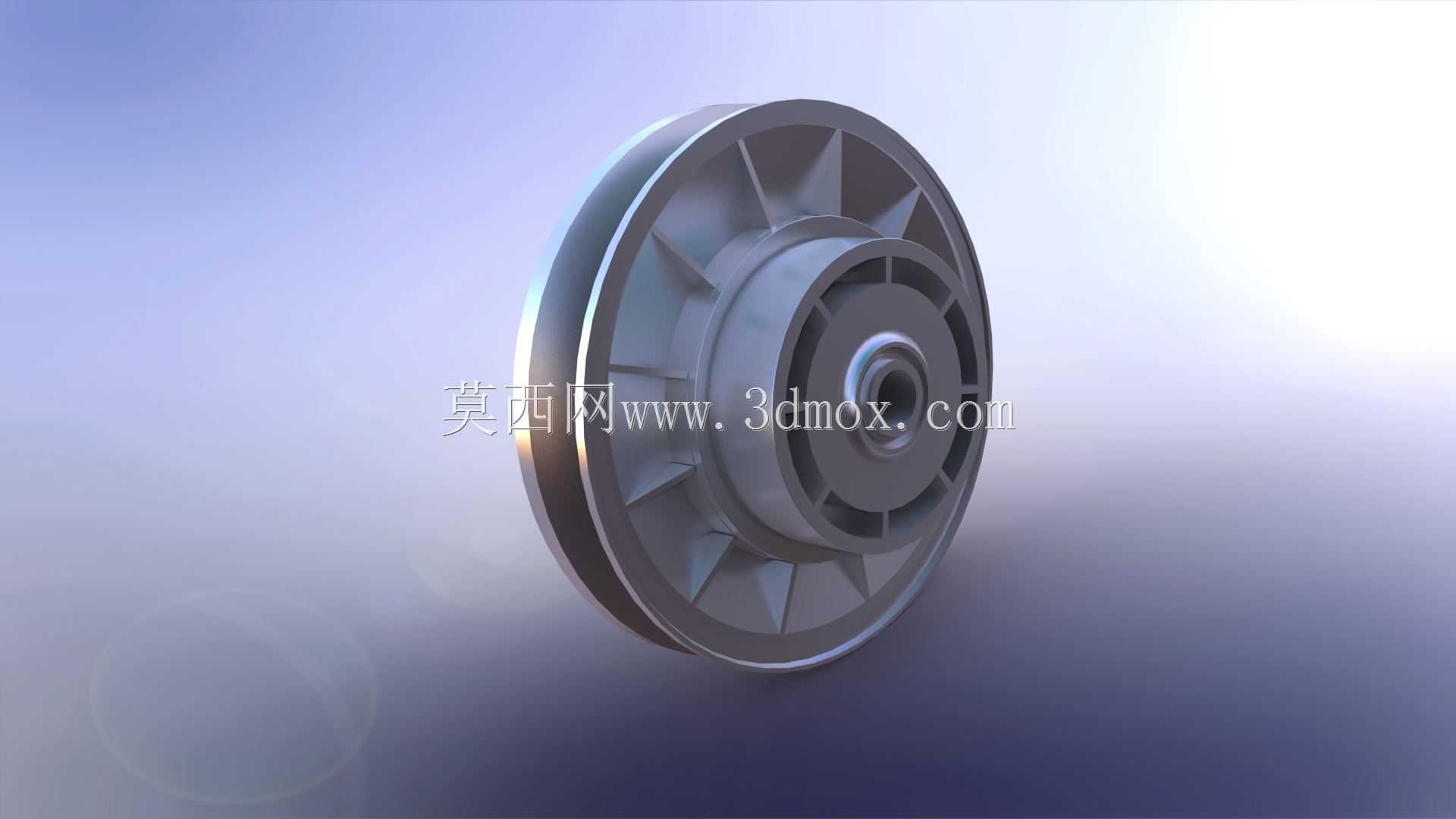

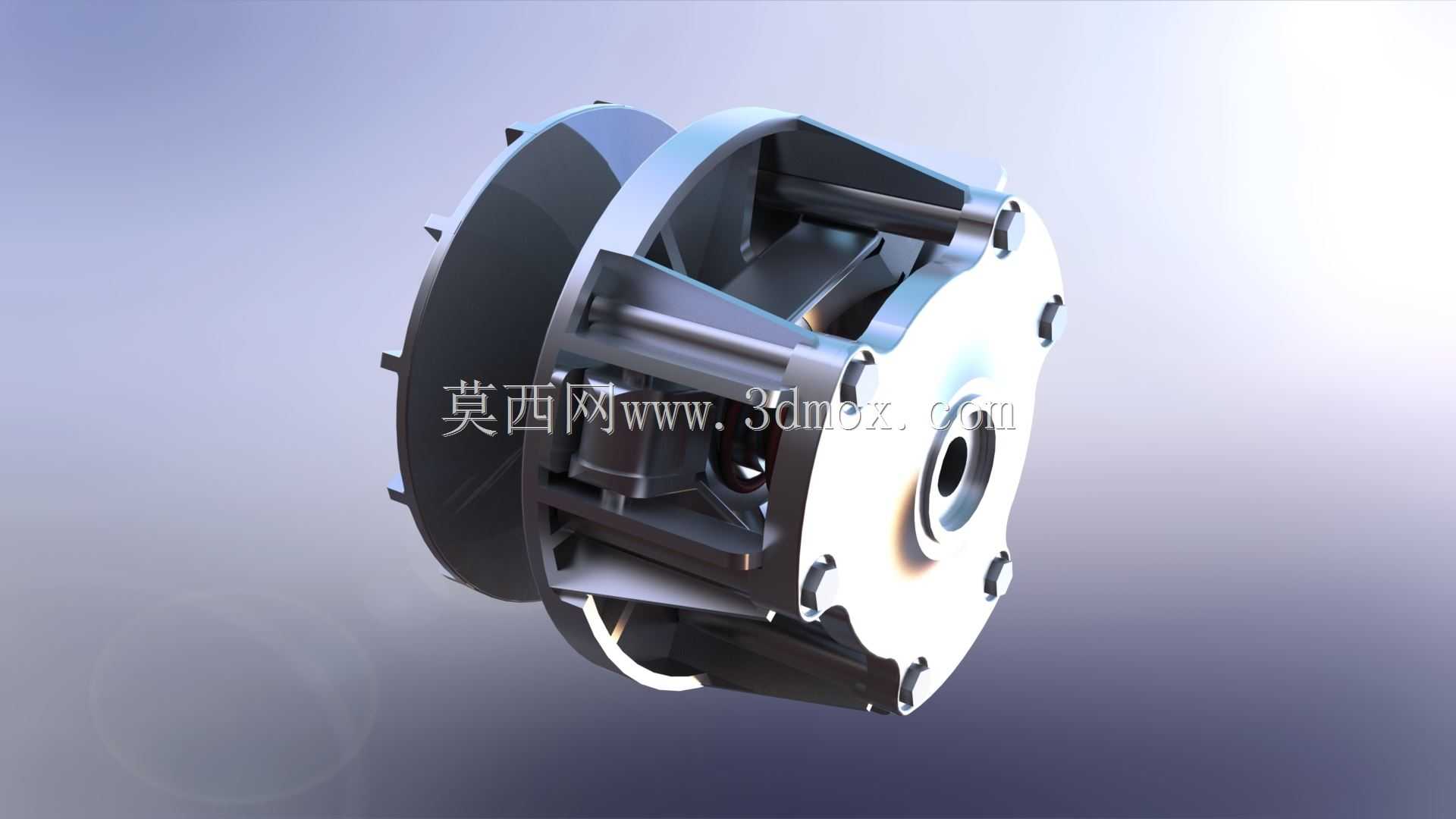

带传动式无级变速传动机构结构展示

　　在乘用车辆、小型工程机械以及部分工业调速设备的动力传输链路中，无级变速机构始终是兼顾传动平顺性与转速匹配效率的核心部件，不同于传统定比齿轮传动依靠换挡齿组切换传动比的逻辑，这类带传动结构的无级变速装置，能够在设计允许的转速区间内连续改变传动比，消除换挡过程中的动力中断与顿挫感，让动力输出始终匹配负载端的实际需求。从结构组成来看，这套机构核心由两组可变槽宽的锥面皮带轮与配套传动皮带构成，与动力输入端相连的主动轮、和负载端相连的从动轮，都采用两个对置的锥面盘结构，通过轴向调整两个锥盘的间距，改变皮带在轮槽内的工作半径，当主动轮的工作半径增大、从动轮工作半径同步减小时，传动系统输出高转速低扭矩的动力特性，反之则输出低转速大扭矩的动力特性，

　　整个调速过程无需断开动力传输，能够实现传动比的连续平滑过渡。在实际的工程应用场景中，这类结构的无级变速机构常被用于小排量乘用车辆的传动系统，也会配套在小型农用机械、轻工生产设备的调速单元中，相比齿轮式有级变速结构，它的结构组成更简单，整体运动部件数量更少，日常运行过程中的冲击载荷更低，能够有效延长传动系统的整体维护周期。从设计思路层面拆解这套结构，首先需要匹配动力源的额定输出扭矩与最高转速，确定两组皮带轮的最大、最小工作半径，以此覆盖设计要求的传动比调节范围；锥面盘的锥角参数需要结合传动皮带的楔角做匹配设计，既要保证皮带与锥面之间有足够的摩擦力传递扭矩，避免传动过程中出现打滑丢转的问题，也要控制锥盘轴向移动时的阻力，

　　让调速执行机构能够用更小的驱动力完成槽宽调整。在安装边界的设计考量上，这套变速机构的轴向安装尺寸需要匹配动力舱或设备安装位的预留空间，主动轮的输入轴端需要与动力输出轴做同轴度匹配，从动轮的输出轴端需要对接后续的减速或差速机构，两组皮带轮的中心距需要根据传动皮带的标准长度做适配，同时预留皮带张紧机构的安装空间，避免长期运行后皮带磨损松弛导致传动效率下降。结构细节上，锥面盘的表面需要做硬化处理，提升与皮带接触区域的耐磨性能，轴向移动的锥盘与轴之间需要设置导向花键，保证锥盘沿轴向移动时不会出现周向转动偏差，同时花键部位需要预留润滑通道，减少往复移动过程中的磨损。在实际选型匹配过程中，需要根据设备的额定负载、最高运行转速、

　　常用工况下的扭矩需求，确定皮带轮的尺寸参数与传动皮带的型号，对于经常处于大扭矩工况的应用场景，还需要在结构中增设扭矩过载保护结构，避免瞬时冲击载荷导致皮带打滑磨损或者锥面结构损坏。不同于液压式、电子式无级变速结构，这种纯机械带传动的无级变速机构结构更直观，维护难度更低，对于成本控制要求较高的民用设备、小型工业设备来说，是性价比极高的传动方案，在建模过程中需要重点还原锥面盘的曲面特征、皮带的缠绕路径以及轮组内部的支撑连接结构，保证装配关系符合实际工程中的安装逻辑，能够直接用于结构验证、教学演示或者选型参考。
