木制玩具飞机维修适配连接组件

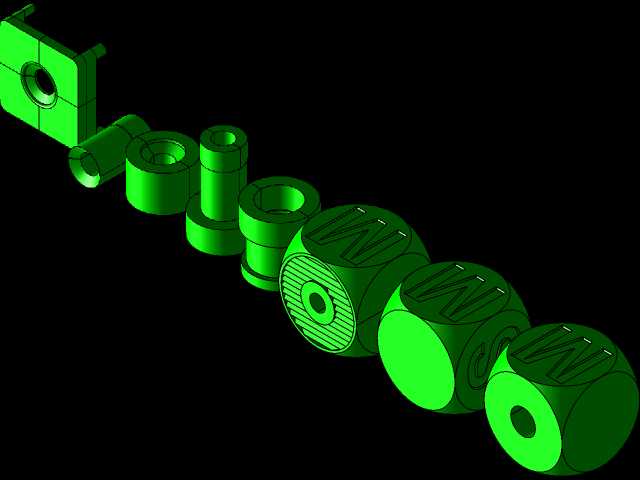

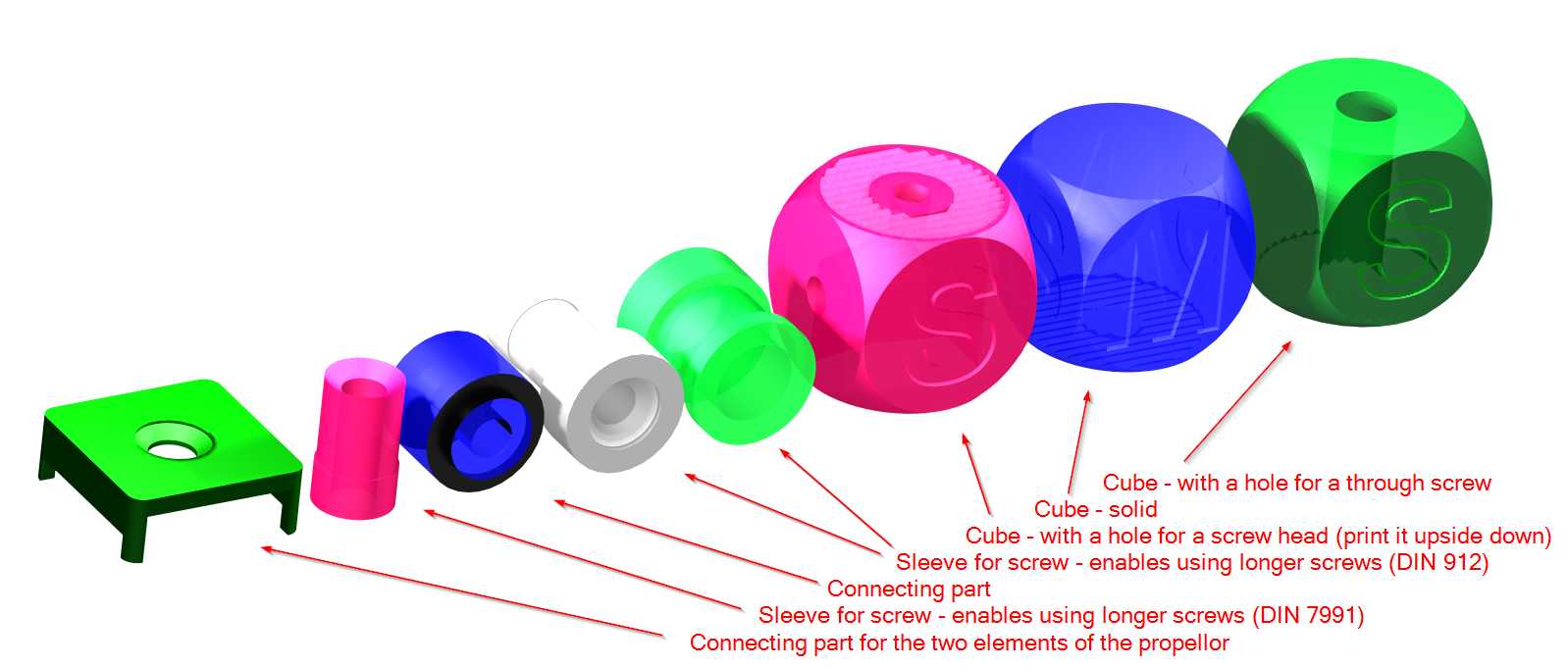

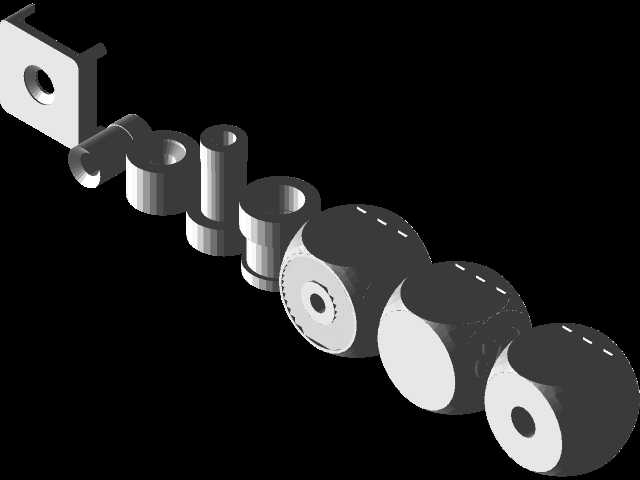

　　这套结构组件主要面向小型木制航模、拼装玩具的售后维修与零件补配场景，不少量产木制拼装飞机在出厂装配环节，受木材加工公差、预装紧固件匹配度不足影响，常出现机翼与机身连接松动、起落架固定位滑牙、尾翼角度无法锁止等问题，常规市售标准紧固件要么长度不匹配，要么头部沉孔无法贴合木质构件的表面弧度，强行装配容易造成木材开裂，反而加剧构件损坏。整套组件包含实心支撑块、带通孔穿丝固定块、适配沉头螺丝的沉孔块、两种不同长度规格的螺丝衬套以及中间连接段，所有零件的外形都做了圆弧过渡处理，没有尖锐棱角，既避免装配时划伤木质基材，也能适配木制玩具圆润的外观造型，不会出现突出的棱角破坏原有产品的外观完整性。设计之初最先考量的是木质构件的受力特性，

　　木材的横纹承压强度远低于顺纹方向，所以所有与木材接触的安装面都做了加大承压面的处理，支撑块底部带四个短支脚，能将紧固件的锁紧力均匀分散到接触的木质表面，避免单点压力过大造成木材凹陷甚至开裂。两种螺丝衬套分别适配两种常用的公制小规格螺丝，衬套的内壁做了光滑导向段，装配时螺丝不会因为木质基材的纤维偏移出现斜向锁死的问题，衬套的外壁做了细微的滚花结构，压入预制的安装孔后不会随螺丝转动出现跟转打滑的情况，能大幅提升反复拆装后的连接可靠性。中间连接段采用两端带定位凸台的结构，分别卡入两侧固定块的对应凹槽内，不需要额外打胶就能实现径向定位，装配时只需要锁紧对应的螺丝就能完成整个组件的固定，普通用户不需要专业工具就能完成更换操作。安装边界方面，

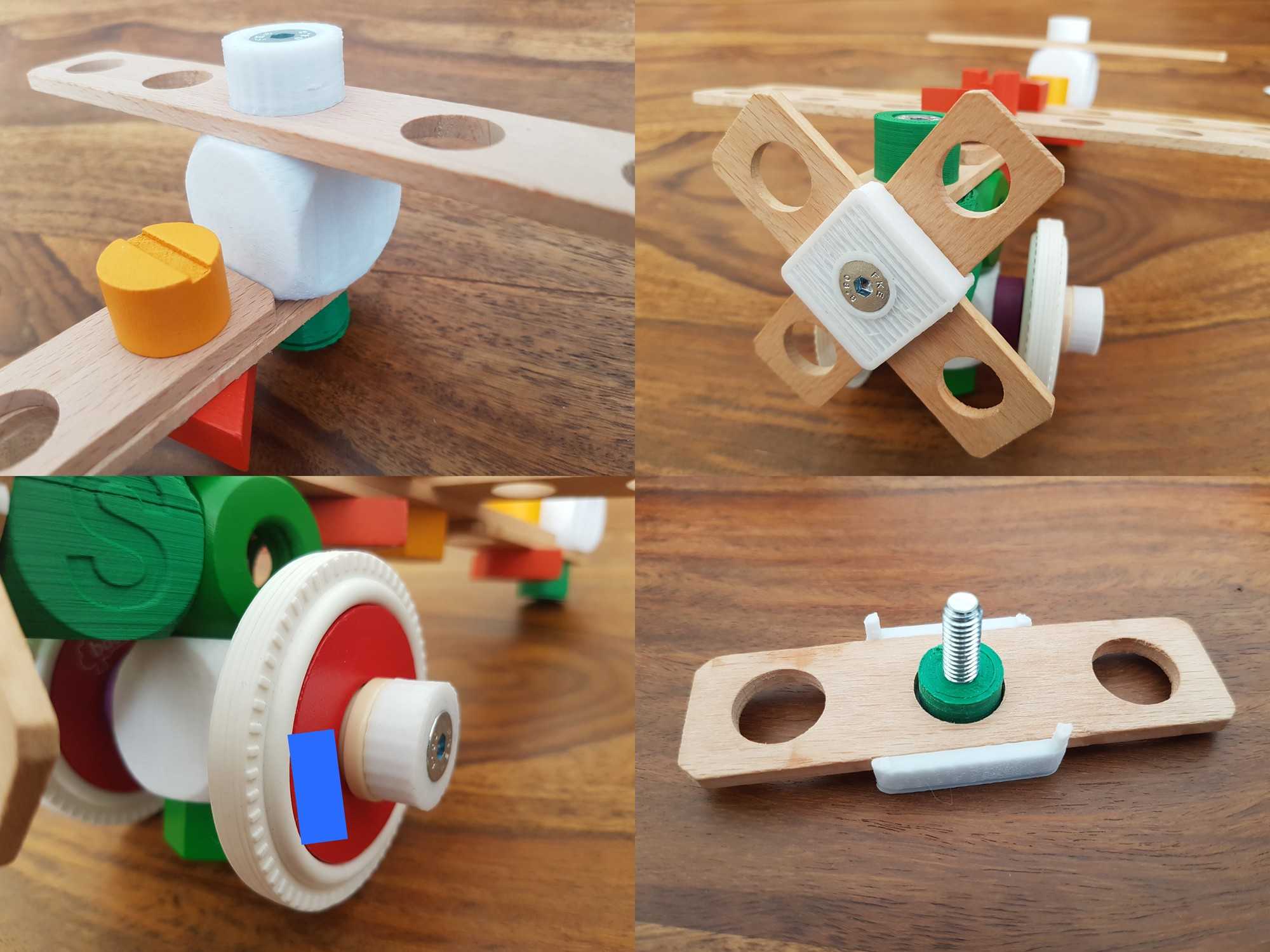

　　整套组件堆叠后的总高度不超过单节五号电池的长度，单个固定块的最大外径与常见的矿泉水瓶盖直径相当，安装时只需要在待修复的木质构件上钻出对应直径的直孔，不需要加工复杂的沉孔或者异形槽，对加工工具的要求极低，普通手钻甚至手工钻都能完成预制孔加工。实心支撑块主要用于无贯穿连接的位置，作为局部受力的补强衬垫，比如机翼根部的受力支撑位，垫入后能避免木质构件在反复受力后出现纤维分层；带通孔的穿丝固定块用于需要穿过拉杆或者钢线的位置，比如航模的操纵线穿过位，孔壁的光滑圆弧不会磨损拉线表面；沉孔固定块用于外露的螺丝安装位，螺丝锁入后头部完全沉入块体内部，表面保持平整，不会出现螺丝头刮蹭或者勾挂异物的情况。两种不同长度的衬套分别适配不同厚度的木质板材，

　　薄板材用短衬套，避免衬套突出另一侧影响外观，厚板材或者需要叠加多层构件的位置用长衬套，保证螺丝的啮合长度足够，不会因为啮合牙数不足出现滑牙脱开的问题。整套组件的所有配合面都做了间隙适配，不需要做后期的打磨修配，只要预制孔的尺寸在公差范围内，就能实现顺畅装配，锁紧后没有多余的旷量，能完全替代原有损坏的塑料或者木质连接零件，甚至连接强度比原厂预装的零件更高，修复后的构件可以承受更大的拉扯与振动载荷，不会因为日常玩耍的轻微碰撞就再次出现松动脱落的问题。对于三维建模从业者而言，这套组件的建模逻辑也具备参考价值，所有特征都采用参数化设计，修改对应尺寸就能适配不同规格的木制拼装产品，不管是小比例的手掷滑翔木飞机，还是稍大尺寸的橡筋动力木航模，只需要调整各个块体的外径、衬套的长度以及安装孔的直径，就能快速生成适配对应产品的维修零件，不需要从零开始重构模型，能大幅缩短同类维修配件的开发周期。
