车载插片式保险丝专用拔取工具结构

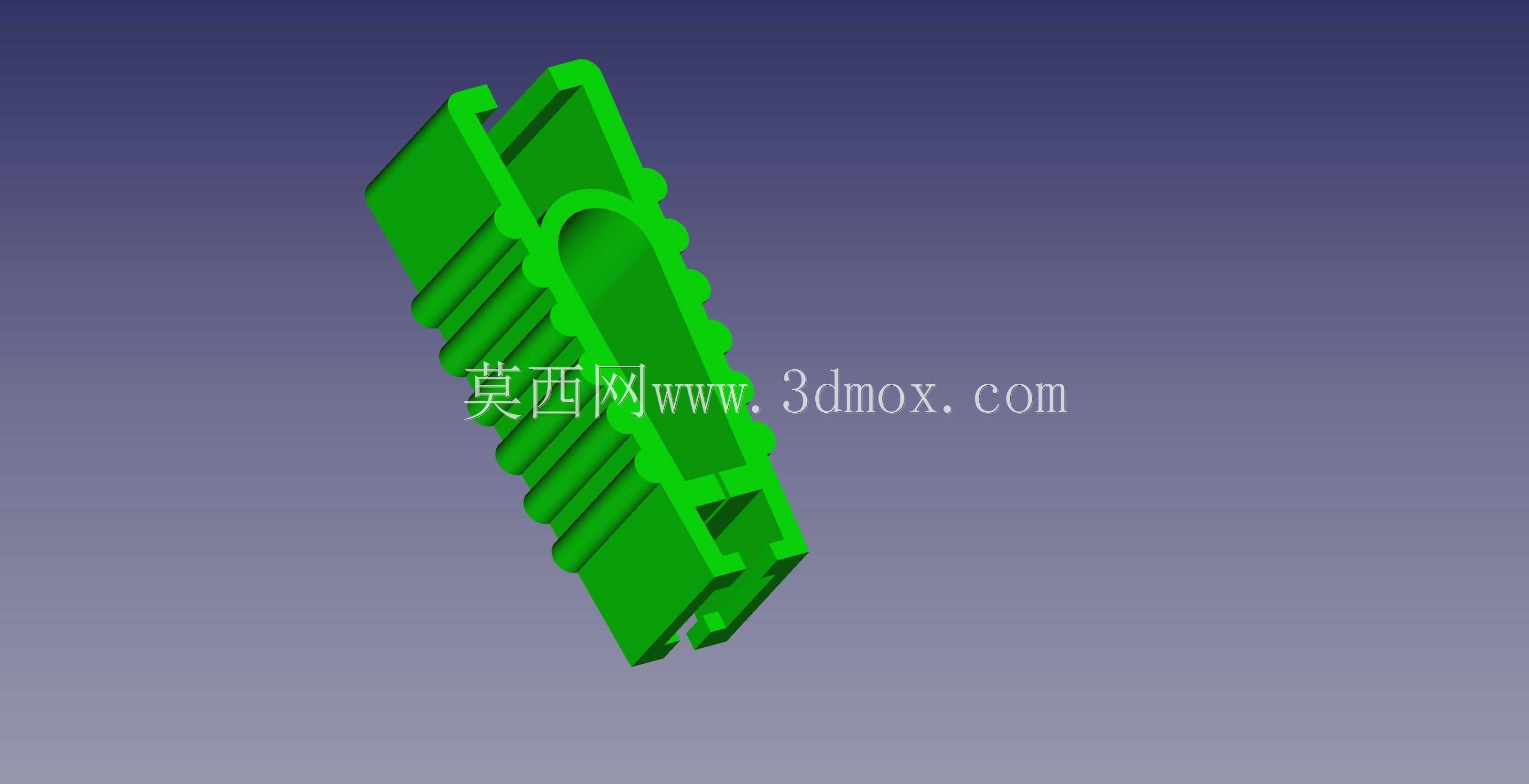

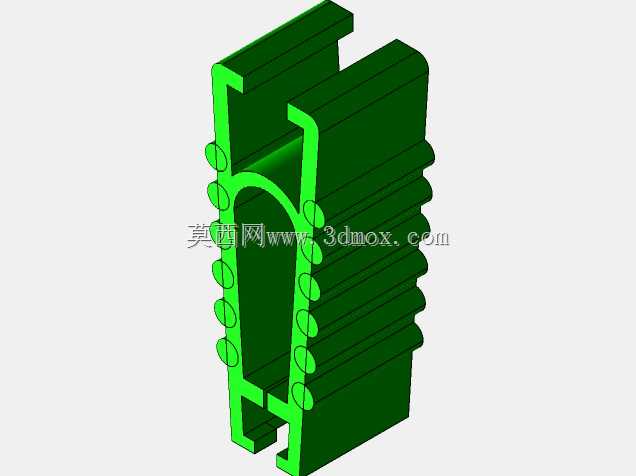

　　在汽车电路检修、低压配电回路维护场景中，插片式保险丝的更换一直是一线运维人员高频接触的操作，传统用尖嘴钳、螺丝刀撬取保险丝的方式，很容易刮伤保险座的导电铜片，甚至因为施力角度偏差掰断插片，造成保险座接触不良的次生故障，这款专用拔取工具正是针对这类痛点设计的手动操作构件。从结构设计逻辑来看，整体采用一体化注塑成型的思路，主体为对称式夹取腔体，腔体内部的卡槽尺寸完全匹配标准迷你型、常规型车用插片保险丝的外形轮廓，卡槽内侧做了细微的防滑凸棱，当工具套入保险丝本体时，凸棱会贴合保险丝的塑料绝缘外壳表面，不需要额外施加过大的握力就能产生足够的静摩擦力，避免拔取过程中工具滑脱。工具外侧的握持区域设计了连续的波浪形防滑齿，

　　齿形的弧度完全贴合成年人手指指腹的自然曲线，不管是戴薄款劳保手套操作还是徒手操作，都能稳定持握，不会因为手上沾有油污、灰尘出现打滑的情况。从安装边界与适配尺寸来看，这款拔取工具的整体外轮廓宽度控制在18mm以内，厚度不超过12mm，能够轻松伸入汽车保险盒内狭窄的操作空间，不会和保险盒内周边的继电器、线束插头产生干涉，哪怕是密集排布的保险丝位，也能精准对准目标保险丝完成套入动作，不会误碰相邻的回路元件。工具的夹取开口做了导向倒角设计，倒角角度为15度，对准保险丝时不需要完全垂直对位，只要偏差在30度以内，顺着倒角的引导就能顺利把保险丝滑入夹取腔体，大幅降低了狭小空间内的对位难度，尤其是在仪表台下方、

　　发动机舱边角这类视线受阻的保险盒位置操作时，仅凭手部触感就能完成对位套入。在功能特性上，这款工具没有多余的活动部件，整体为单一塑料构件，不存在铰接松动、弹簧失效的问题，长期使用也不会出现夹取力度衰减的情况，绝缘材质的本体可以直接在带电的低压回路旁操作，不需要刻意断开整车电源就能完成保险丝更换，当然常规运维还是建议断电操作，但工具本身的绝缘属性能够避免操作失误导致的回路短路风险。不同于市面上常见的金属夹片式拔取器，这款全塑料结构的工具不会刮花保险丝表面的标识文字，也不会因为金属部件意外接触相邻导电端子造成短路，夹取时的施力是均匀分布在保险丝两侧的塑料壳体上，不会像尖嘴钳那样集中在某一点造成保险丝外壳碎裂、内部熔丝震断的问题。

　　从实际使用场景延伸来看，除了车用保险盒的运维，这款工具同样适配工业控制柜内的低压插片保险丝、小型UPS电源内置的插片保险更换，只要是符合标准尺寸的平脚插片式保险丝，都能通过这个工具完成无损拔取，不需要额外搭配其他辅助工具。设计过程中特意规避了多余的结构凸起，整个工具的外表面没有尖锐棱角，放在工具包内不会刮伤其他线缆、精密量具，日常随车携带也不会刮坏车内的内饰面板，整体重量不到20克，几乎不会增加工具携带的负重。夹取腔体的深度做了反复验证，刚好能够覆盖保险丝本体90%的高度，既不会因为腔体过浅导致夹取时滑脱，也不会因为腔体过深套入时顶到保险座底部的塑胶基座，拔取时的施力方向垂直于保险座安装面，只需要垂直向上提拉就能顺利取出保险丝，不会出现侧向掰动导致插片弯曲变形的问题。针对不同厚度的插片保险丝，腔体内部的卡槽做了0.5mm的余量设计，不管是2A到30A的常规厚度插片，还是加厚型的40A大电流插片，都能顺利卡入，不需要准备多款不同规格的拔取工具，单支工具就能覆盖绝大多数低压插片保险丝的拔取需求。
