DIN导轨安装式三工位WAGO端子固定支架

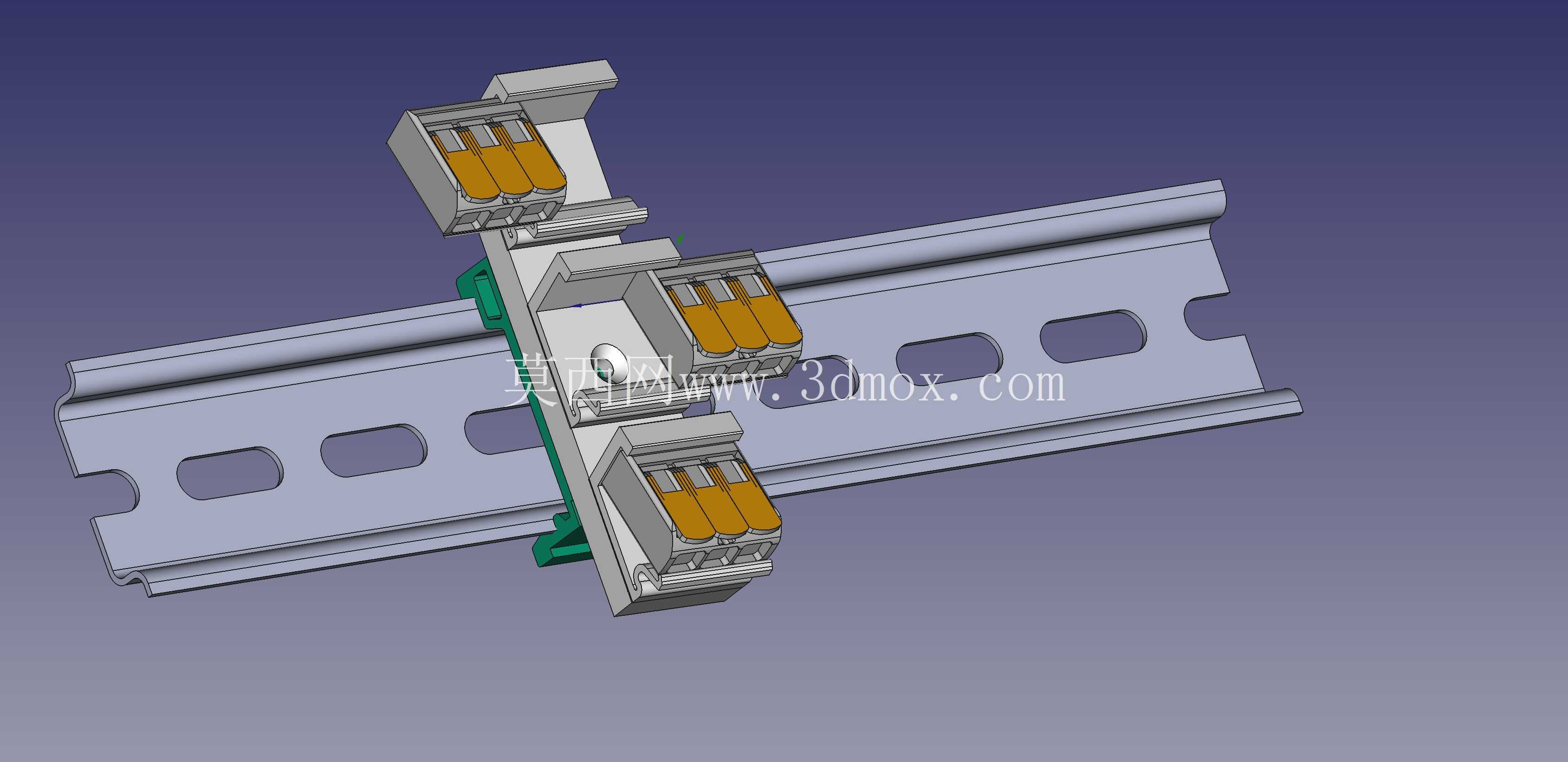

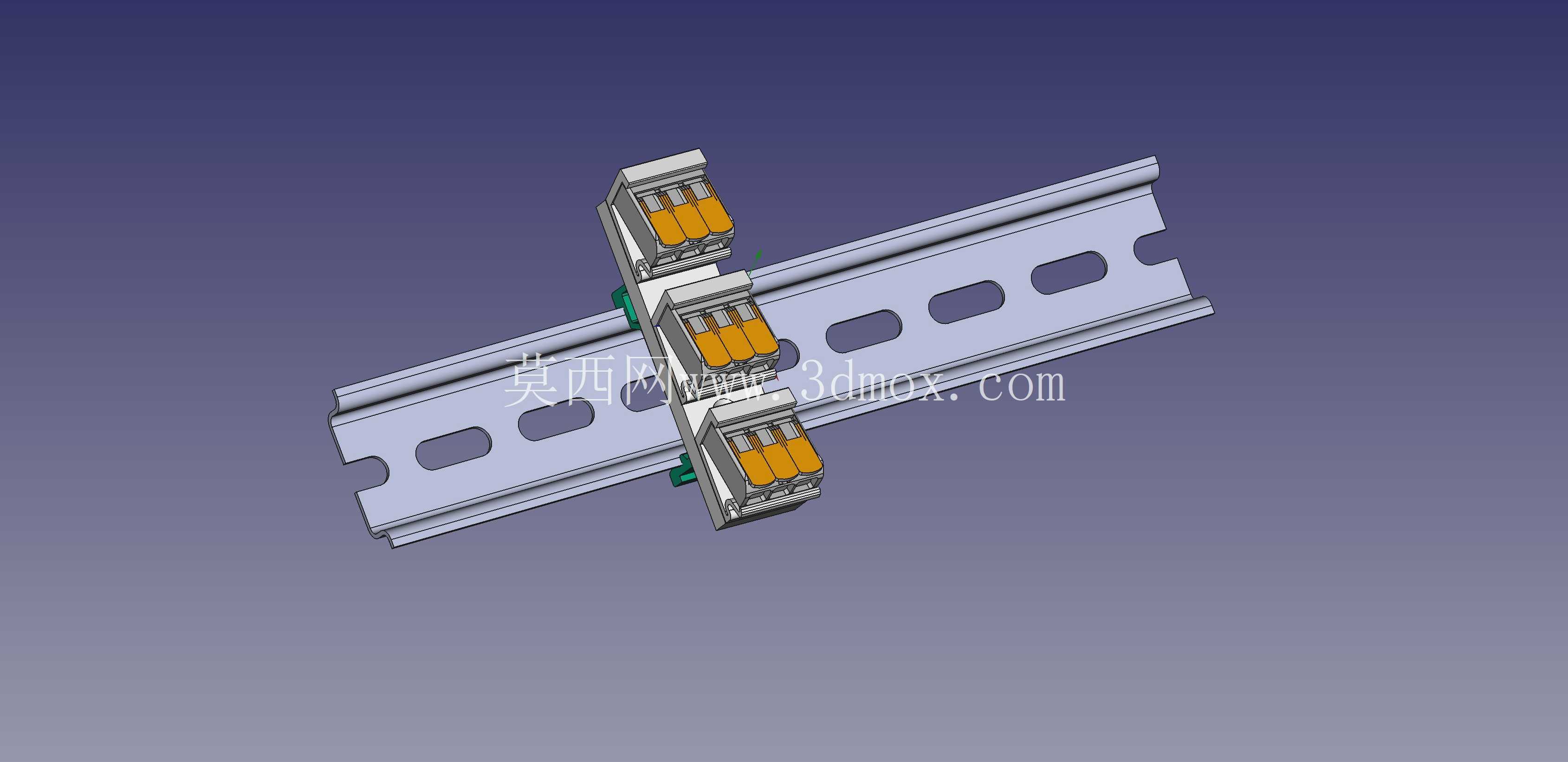

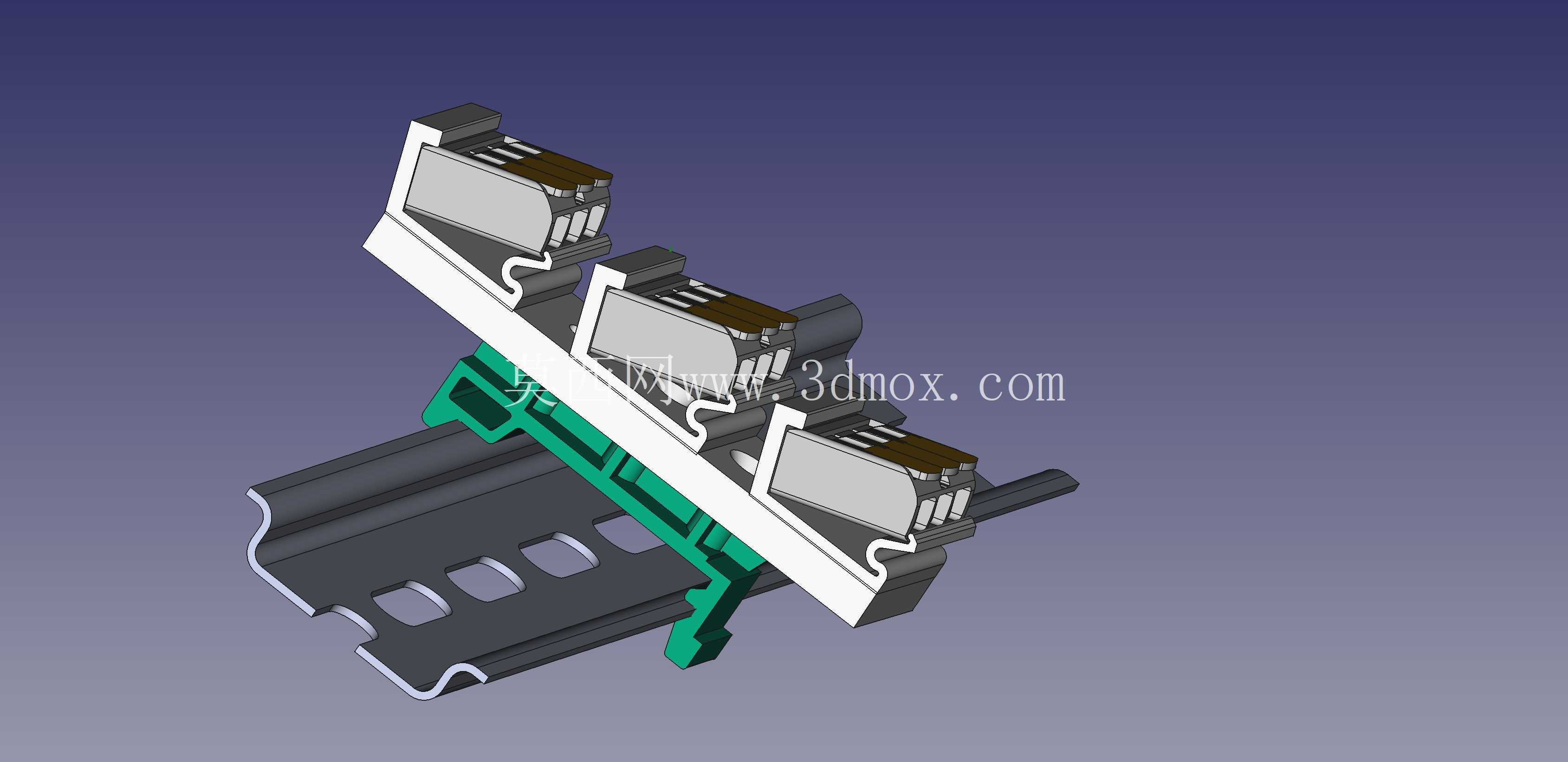

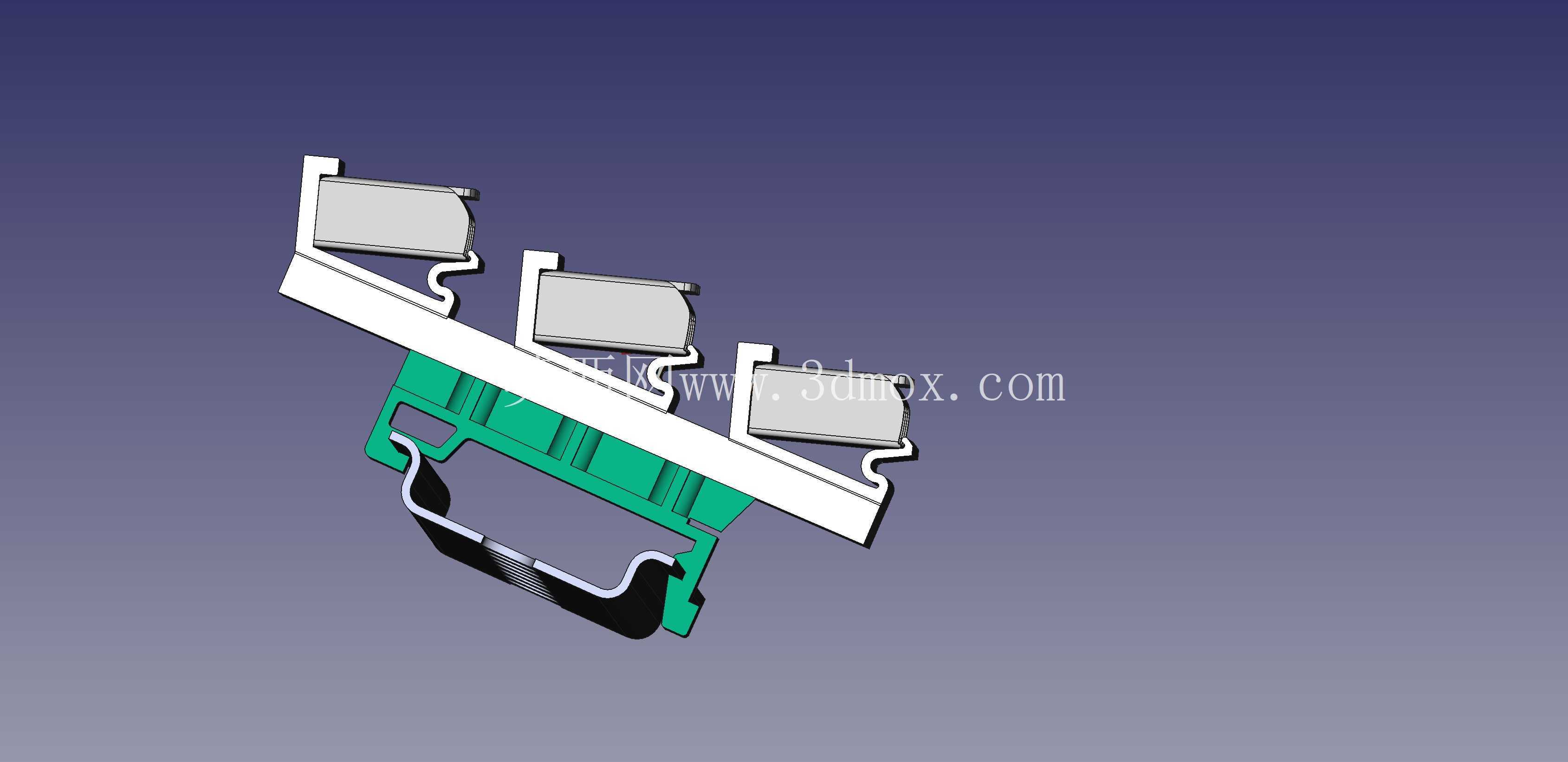

　　在低压电气柜、分布式IO控制箱、小型自动化设备的接线工位布局中，DIN标准导轨的端子排布一直是现场布线效率与后期维护便利性的核心影响因素，这款适配WAGO 2-5pol规格弹簧端子的三工位固定支架，正是针对导轨上多组端子并排安装时易偏移、横向受力易滑脱、相邻端子间距难统一的痛点做的结构优化。不同于常规端子直接卡装在导轨上的安装方式，这款支架采用整体式基座设计，基座底部做了与标准C45导轨完全匹配的卡接结构，卡爪位置做了15度的导入斜角，安装时无需额外工具，对准导轨边缘横向推入即可完成基座固定，卡爪内侧做了0.2mm的凸起止退筋，卡入导轨后能抵消端子插拔接线时产生的纵向拉脱力，避免长期使用后基座在导轨上移位。

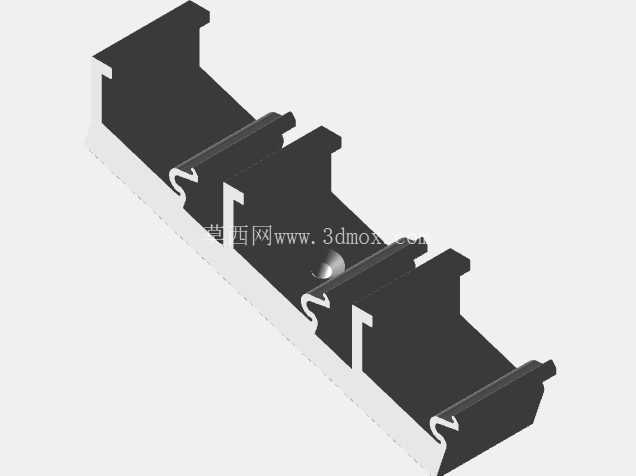

　　支架的端子安装位一共设置了三个独立的卡槽，每个卡槽的内形尺寸完全匹配对应规格WAGO弹簧端子的外壳轮廓，卡槽侧壁做了0.3mm的弹性让位槽，端子推入时侧壁轻微形变抱紧端子外壳，推入到位后侧壁的定位凸点卡入端子外壳自带的定位凹槽，完全限制端子的六个自由度，不需要额外的螺丝或者扎带固定，三个安装位之间的间距严格按照电气安全间隙要求设置，相邻端子之间预留了足够的接线操作空间，即使是使用多股软线压接冷压头的工况，也不会出现相邻端子导线互相干扰的情况。从结构设计的细节来看，支架主体采用工程塑料注塑成型的工艺思路，壁厚均匀控制在1.8mm，既保证了足够的结构强度，又避免了注塑过程中出现缩痕、翘曲等成型缺陷，

　　在每个端子卡槽的底部都做了镂空的走线槽，端子接好的导线可以顺着走线槽规整引出，不会出现导线挤压在端子与导轨之间的情况，降低了导线绝缘层被磨破的风险。支架的安装边界完全适配标准35mm宽度的C45电气安装导轨，整体安装后突出导轨表面的高度比常规端子直接安装的高度仅高出2mm，不会额外占用柜内的纵深空间，在排布密集的小型控制箱内也能顺利安装，不会和柜门或者线槽产生干涉。实际现场使用中，这款支架特别适合需要成组更换端子、或者需要将三个关联回路的端子集中布置的场景，比如传感器接线端子组、执行器供电端子组，维护时可以直接将整组端子连同支架一起从导轨上滑出，不需要逐个拆卸端子，大幅缩短了设备检修的停机时间，

　　支架的横向滑入式设计也支持在已经布好线的导轨上追加安装，不需要拆卸导轨上已有的其他元件，顺着导轨的空位横向滑入到指定位置即可完成固定，适配现场改造的灵活需求。在结构强度验证的维度，支架的卡接结构经过反复插拔测试后，卡爪的形变量仍在弹性变形范围内，不会出现塑性变形导致卡接松动的问题，卡槽对端子的抱紧力也能满足10N以上的纵向拉脱要求，完全符合低压电气设备安装的相关强度标准，三个端子位的同轴度误差控制在0.1mm以内，端子安装后不会出现歪斜，保证接线时导线能顺利插入端子的接线孔，不会因为端子偏移导致导线插不到位的情况。
