单轨36型材卡入式线缆固定夹结构

　　在工业电气柜布线、自动化设备型材机架走线、低压配电单元线缆整理场景中，这类适配单轨36型材的卡入式线夹是非常常用的理线固定元件，很多刚接触型材机架布线的工程师容易忽略这类小零件的选型细节，要么选了适配性差的固定件导致后期线缆松脱，要么用了需要额外钻孔攻丝的固定件增加装配工时。这款线夹的核心设计逻辑就是完全依托单轨36型材的卡槽结构做无额外紧固件的卡装固定，不需要在型材上预钻孔，也不需要额外配备螺母螺栓，装配的时候只需要对准型材的卡槽位置，用手按压就能把线夹的卡脚卡入型材的槽道内，后期如果需要调整线夹位置或者拆卸，用小号一字螺丝刀撬动卡脚的解锁位就能顺利拆下，不会对型材表面造成损伤，也不会残留安装痕迹。

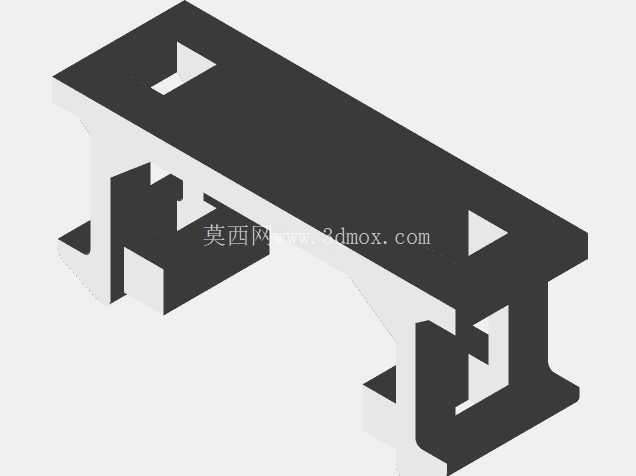

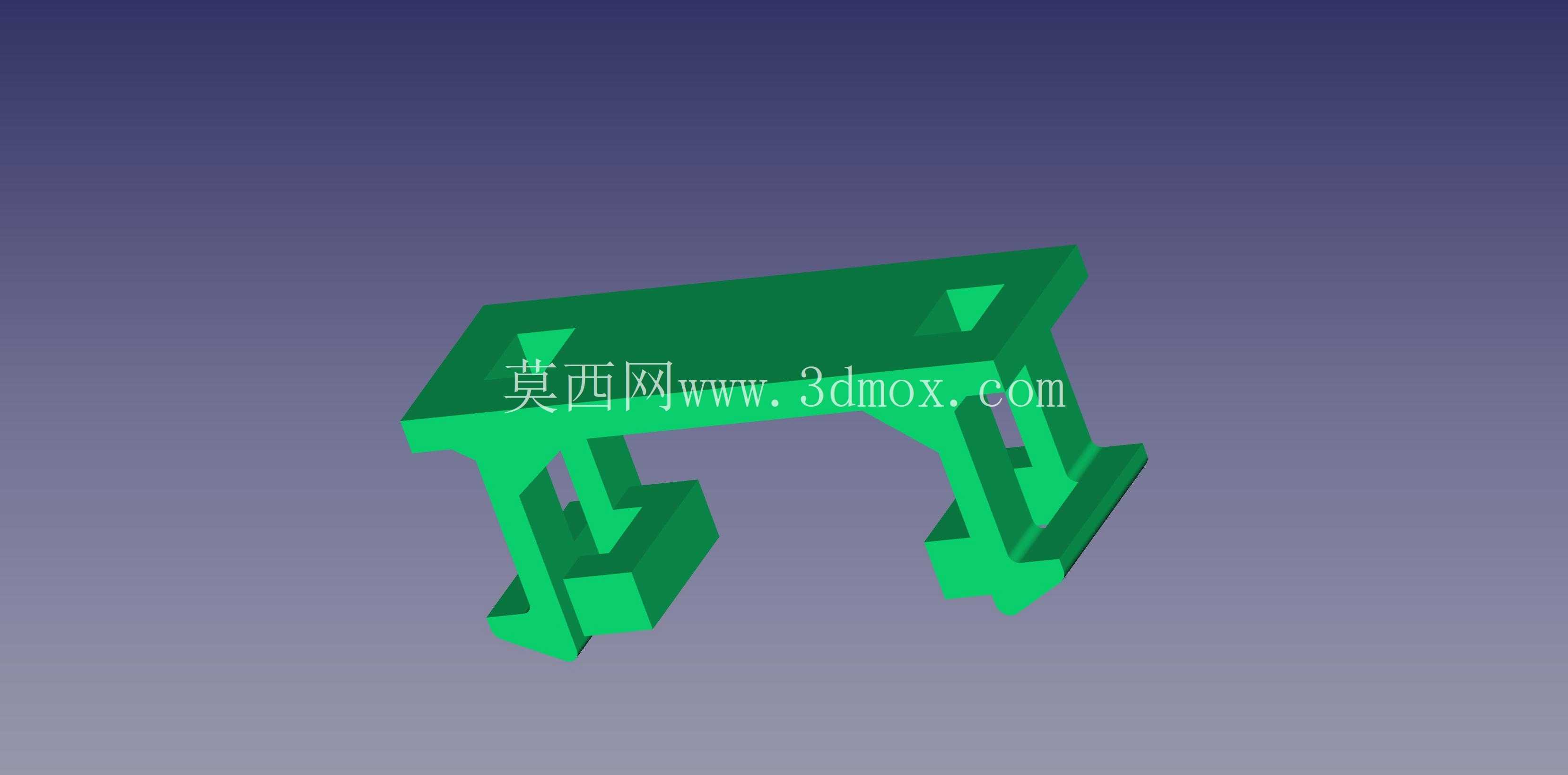

　　从结构设计上看，线夹的卡接部分做了对称的倒钩结构，倒钩的倾斜角度完全匹配单轨36型材卡槽的内沿倒角，卡入后倒钩会牢牢勾住型材卡槽的内凸边，正常布线时的线缆拉扯力完全不会让线夹移位，同时卡接位置做了0.2mm的弹性余量设计，采用具备一定韧性的工程塑料材质时，反复拆装十次以上也不会出现卡脚断裂的问题。线夹的线缆容纳部分做了圆弧过渡的内槽，不会像棱角锋利的金属固定件那样划伤线缆的绝缘层，内槽的宽度适配常规的单芯控制线、多芯信号线缆的走线需求，单夹可以固定3-4根截面积1.5平方的控制线缆，完全满足常规设备的旁路线缆固定需求。

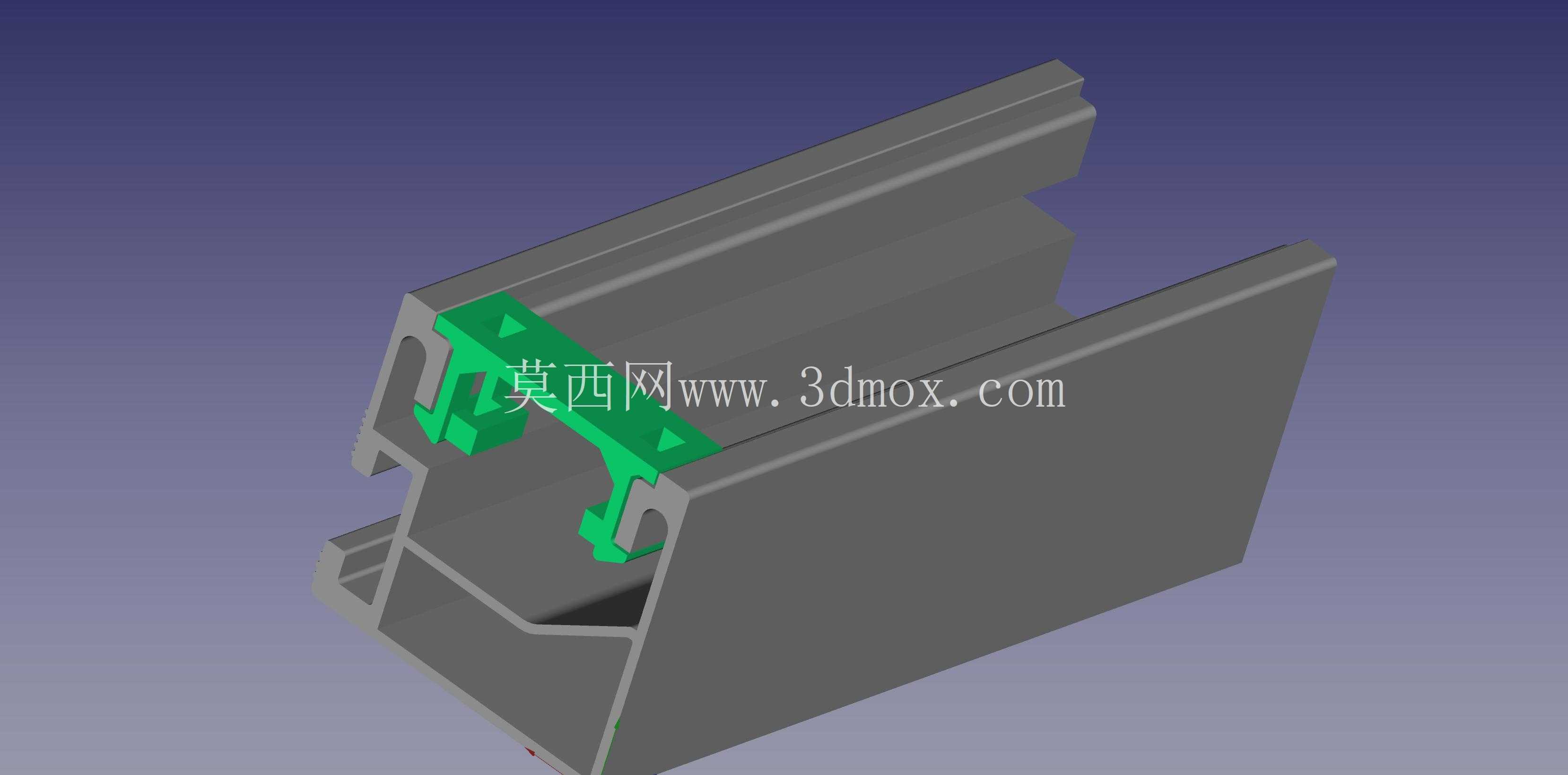

　　从安装边界来看，这款线夹完全嵌入单轨36型材的卡槽内，安装后突出型材表面的高度不到8mm，不会和型材上安装的其他设备、面板产生干涉，哪怕是在型材槽位已经安装了其他紧固件的情况下，只要预留出15mm的槽道长度就能安装这款线夹，对安装空间的要求极低。很多工程师在做型材机架布线的时候，习惯用扎带直接把线缆绑在型材槽里，这种方式虽然成本低，但后期调整线缆的时候需要剪断扎带重新绑扎，不仅效率低，残留的扎带头还容易划伤操作人员的手，而用这种卡入式线夹，后期调整线缆只需要把线缆从线夹槽里取出重新排布即可，不需要更换固定件，长期维护的效率要高很多。

　　设计这类线夹的时候，最需要注意的就是卡脚的尺寸公差，如果卡脚的倒钩尺寸做小了，卡入型材后会出现松动，设备运行时的震动很容易让线夹脱落；如果倒钩尺寸做大了，装配的时候需要很大的按压力才能卡入，甚至会出现卡脚被型材槽边顶断的问题，这款线夹的卡脚尺寸做了分级公差设计，适配不同厂商生产的单轨36型材的槽道尺寸公差，不管是国标型材还是常规的欧标36单轨型材，都能顺利卡装且保持足够的抱紧力。另外线夹的边缘全部做了R1的圆角处理，不仅装配的时候不会划伤操作人员的手，线缆长期和线夹接触也不会因为设备运行时的微幅震动磨损绝缘层，避免出现线路短路的隐患。在实际的设备应用中，这类线夹除了用来固定线缆，还可以用来固定细的气动软管、传感器的光纤线，只要外径在线夹内槽的容纳范围内，都可以实现稳定固定，不需要额外更换其他型号的固定件，通用性很强。
