2.6mm规格Leisenbahn铁路连接器结构

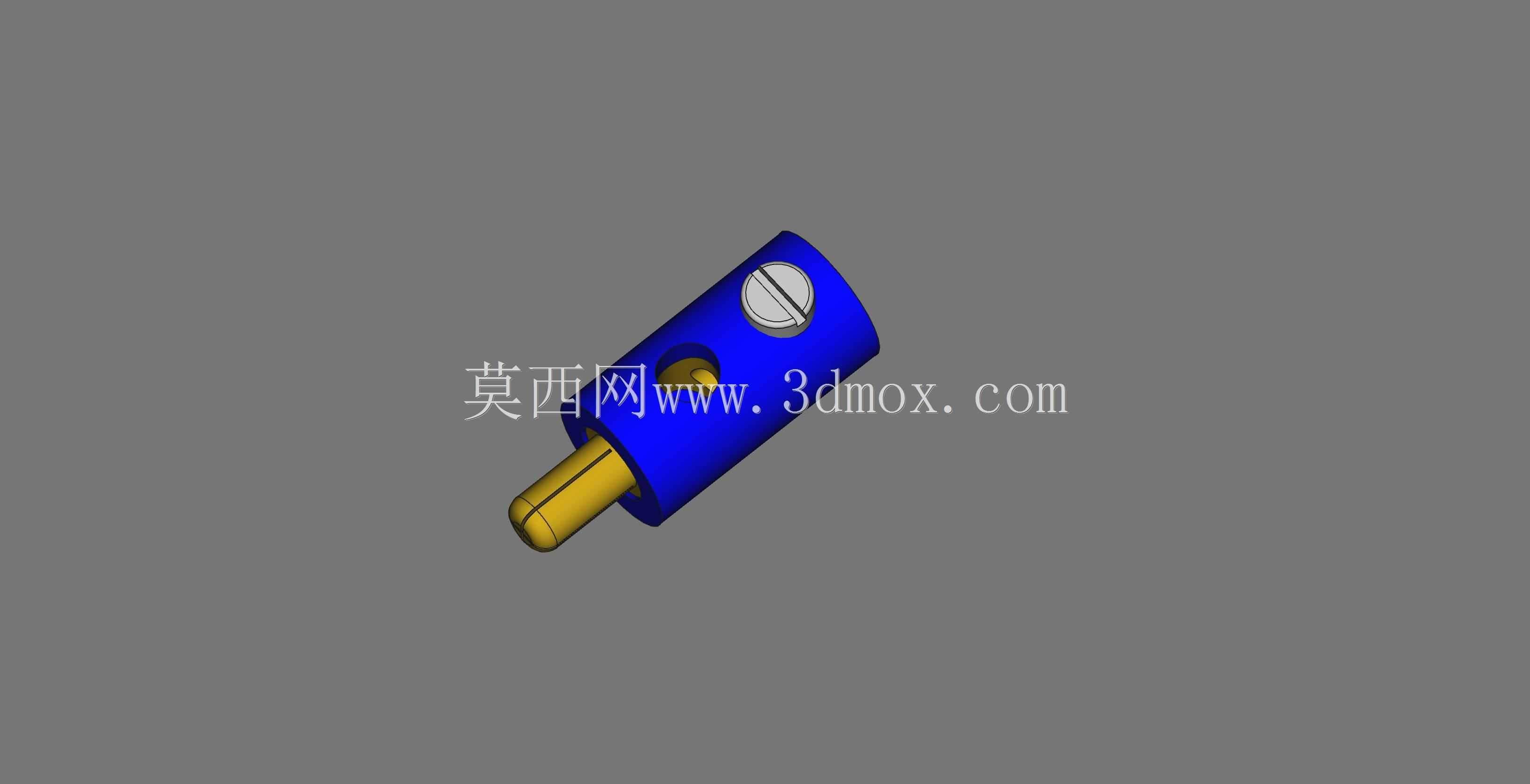

　　在铁路信号系统、车载检测设备的低压信号传输回路里，这类小规格圆柱连接器是很常见的互连部件，很多人做布线设计时容易忽略这类小零件的安装边界，最后现场装配时才发现干涉问题，建模时把细节做全能省不少后期改图的麻烦。这个连接器主体采用绝缘套筒加金属插芯的组合结构，蓝色绝缘部分采用耐候工程塑料材质，适配户外铁路场景下的温变、振动工况，不会因为长期日晒出现脆化开裂的问题，金属插芯外露长度经过匹配计算，插入对应母座后能保证足够的接触面积，不会因为列车运行时的持续振动出现接触不良、信号闪断的情况。顶部的一字开槽锁紧螺丝是这个结构的核心设计点，很多同规格的简易插头没有这个锁紧结构，线缆插入后仅靠插片的弹性夹持，

　　在铁路场景的持续振动下很容易出现线缆松脱，这个一字螺丝可以顺着顶部的螺纹孔旋进，直接压紧插入线芯的端部，不管是单股硬线还是多股软线，锁紧后都能达到足够的拉脱力要求，不需要额外压接接线端子，现场布线时的操作效率能提升不少。外螺纹的结构设计是为了适配面板安装场景，在设备外壳的对应开孔位置，把连接器从外侧穿入，内侧用配套的薄螺母锁紧，就能把连接器固定在面板上，不需要额外设计卡扣或者固定支架，安装孔的直径只需要比绝缘套筒的外径大0.2mm左右就能顺利装配，安装后突出面板的高度控制得比较紧凑，不会因为突出过多被现场的线缆拉扯、或者被运维人员误碰损坏。整体直径2.6mm的规格属于小信号传输专用的尺寸，不会占用过多的面板空间，

　　在密集布线的信号转接箱里，可以在有限的面板面积上布置更多的信号回路，同时相邻连接器之间的间距只要保持在1mm以上，就能满足低压信号的绝缘间隙要求，不会出现相邻回路串扰的问题。建模的时候需要注意几个关键的尺寸公差：金属插芯和绝缘套筒的配合是过盈配合，过盈量控制在0.02-0.03mm之间，既能保证插芯不会从套筒里滑出，也不会因为过盈量太大导致绝缘套筒被撑裂；顶部锁紧螺丝的螺纹深度要比螺丝的旋入深度深1mm左右，避免螺丝拧到底的时候顶到插芯导致插芯变形；插芯端部的接线孔直径要适配常用的0.5-1平方毫米的信号线缆，孔口做0.2mm的倒角，方便线缆插入的时候不会被孔边的毛刺刮断线芯。实际应用里，这类连接器除了铁路信号回路，

　　也可以用在小型检测设备、实验仪器的信号接插上，因为带螺丝锁紧的结构比普通的香蕉插头连接可靠性高很多，不需要担心线缆被拉扯后脱落。做三维建模的时候，要把绝缘套筒的外圆角、插芯端部的倒角、一字螺丝的开槽宽度这些细节都还原出来，不能只做一个简单的圆柱拼接，不然导出工程图的时候会缺失很多加工需要的细节，生产出来的零件会和设计预期有偏差。安装的时候还要注意，绝缘套筒的尾部要做一个小的限位台阶，穿面板的时候这个台阶会贴在面板外侧，避免连接器被线缆拉扯的时候向内凹陷，这个台阶的厚度一般在0.8mm左右，既不会因为太薄导致强度不足断裂，也不会因为太厚增加面板外侧的突出尺寸。金属插芯的表面一般做镀镍处理，既能防氧化，也能降低接触电阻，保证小信号传输的时候不会因为接触电阻过大产生信号衰减，插芯的端面做圆弧过渡，插入母座的时候不会刮伤母座的接触弹片，提升整个连接副的使用寿命。很多新手建模的时候容易忽略螺丝头部和绝缘套筒表面的高度差，实际上螺丝拧紧后，头部要低于绝缘套筒的表面0.1-0.2mm，不会突出表面影响后续的面板装配，也不会在安装的时候刮伤操作人员的手。整个零件的结构没有复杂的曲面，都是规则的回转体加少量的平面特征，建模的时候用旋转、拉伸切除这些基础特征就能完成，重点是各个配合尺寸的公差设定，要符合实际的加工工艺要求，不能只看视觉效果忽略工艺可行性。
