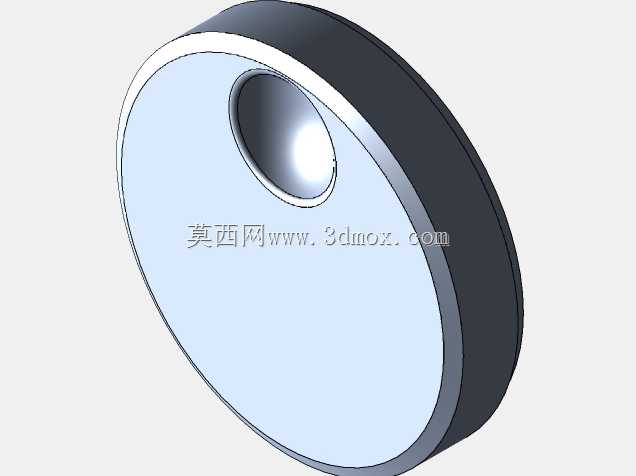

Eriba露营拖车再循环风扇控制单元结构设计

　　在旅居挂车的舱内环境调控系统里，空气内循环模块的控制单元是直接影响乘员驻留体验的核心部件，这套适配Eriba系列露营拖车的再循环风扇控制单元，是针对原厂老款控制单元在长期使用中暴露的触点氧化、档位逻辑匹配度差、安装位干涉等问题做的替换式结构设计。从实际装车场景来看，露营拖车长期处于户外颠簸、温湿度波动大的使用环境，老款控制单元的PCB板固定结构仅靠两个塑料卡扣限位，在非铺装路面拖行时容易出现松脱，导致风扇档位失灵、内循环模式切换失效，尤其是在夏季高温驻车时，舱内空气无法有效循环，会快速积聚闷热感，影响旅居舒适度。

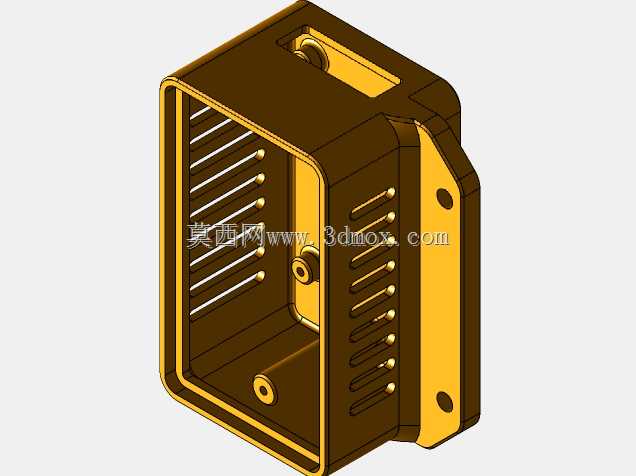

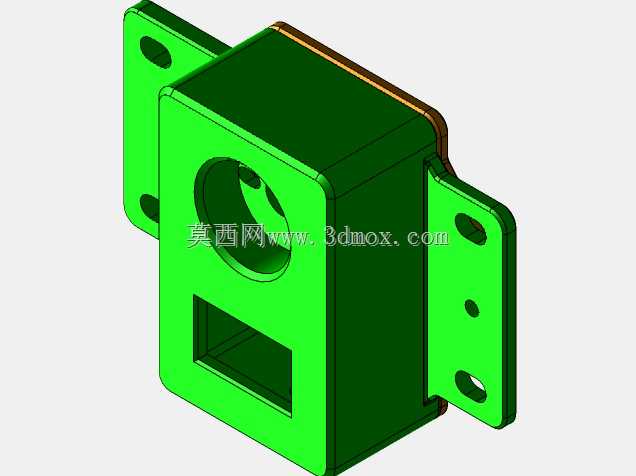

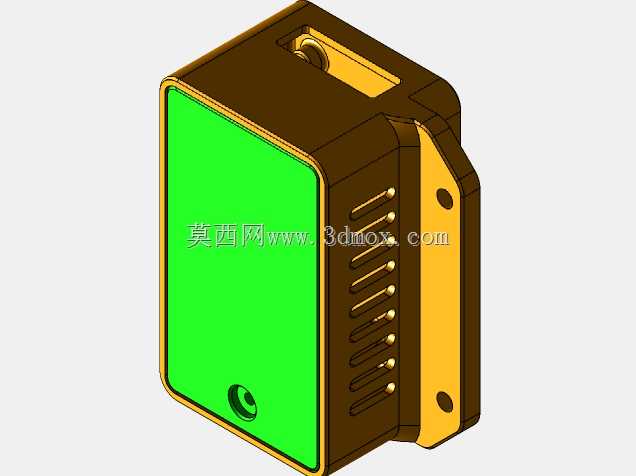

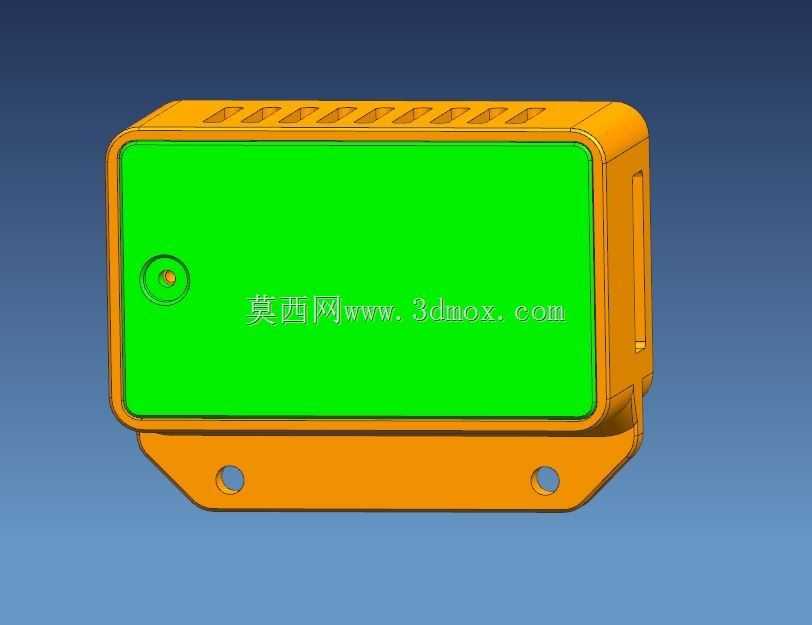

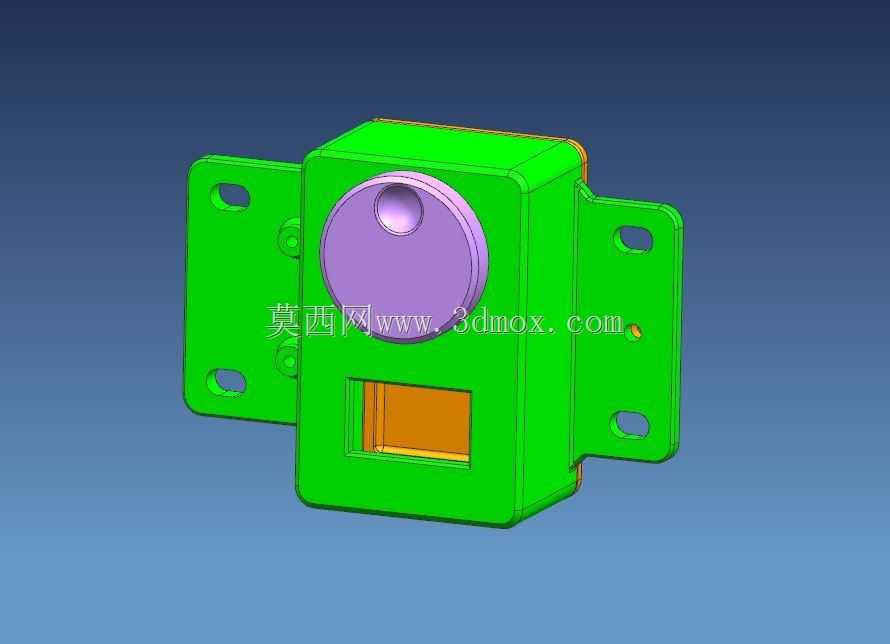

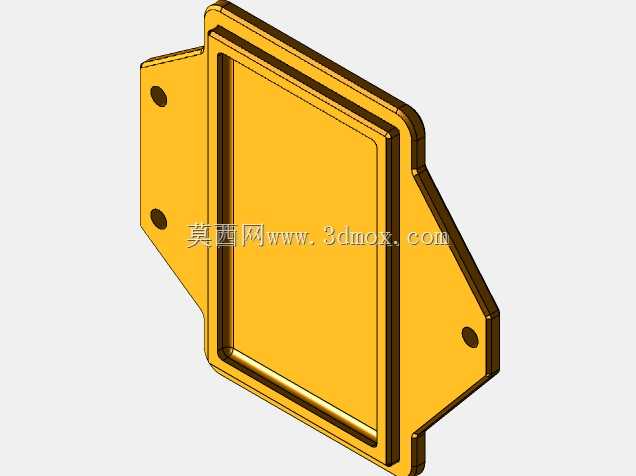

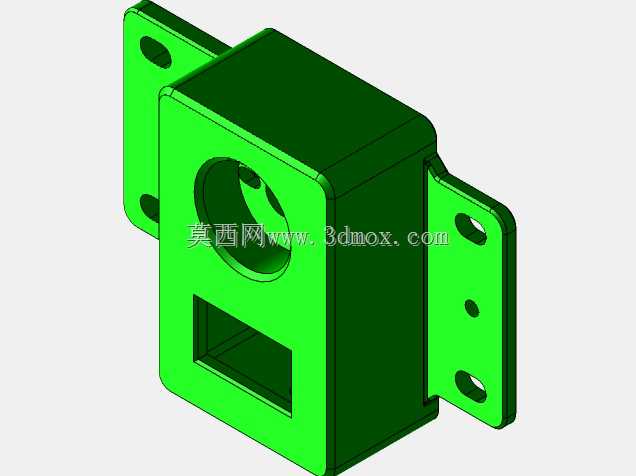

　　这套控制单元的结构设计首先锚定了原车的安装边界，安装孔位完全匹配Eriba拖车内饰板上的预留开孔，不需要额外对内饰板做切割或扩孔处理，控制单元的主体外壳厚度控制在18mm以内，安装后背面与内饰板后方的线束预留空间完全契合，不会和后方的通风管道、车内照明线束产生干涉。外壳的边缘做了R3的圆角过渡，和内饰板的贴合面设计了1mm宽的密封胶条安装槽，装车后可以避免行车过程中灰尘从安装缝隙进入控制单元内部，也能减少颠簸时外壳与内饰板碰撞产生的异响。

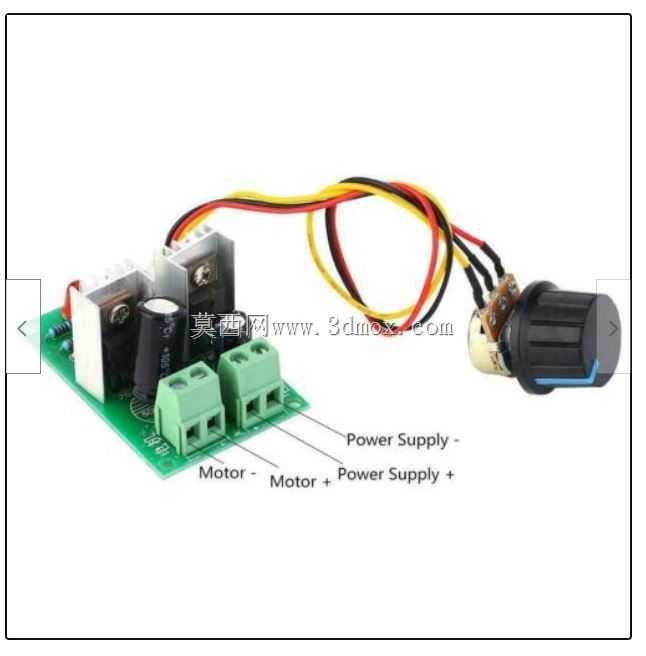

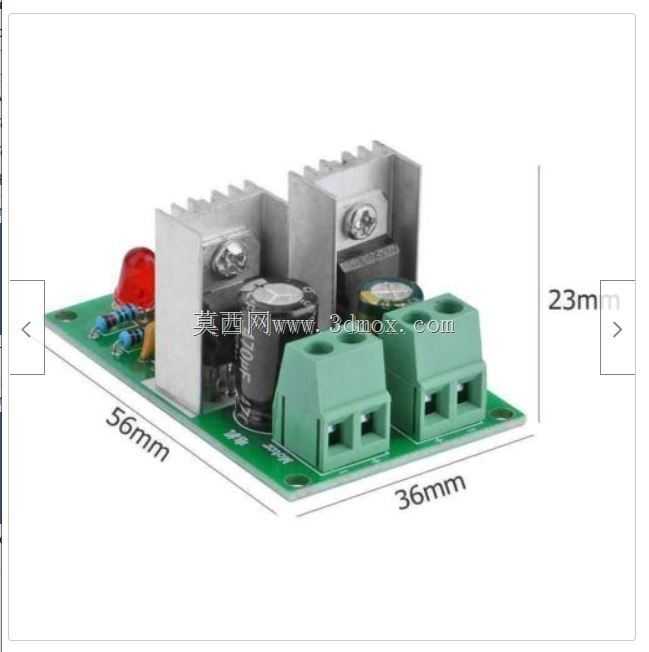

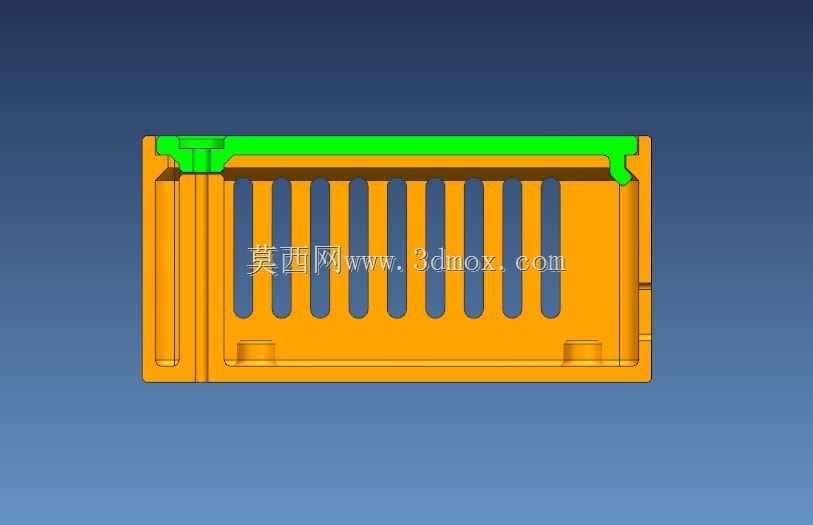

　　功能层面，这套控制单元直接对接再循环风扇的三档调速回路与内外循环风门的执行器，档位拨杆的行程做了优化，每个档位的定位阻尼调整到1.5N·m，避免拖行过程中车辆震动导致档位自行跳变。控制单元内部的PCB板固定采用了四点螺柱固定结构，替代了老款的塑料卡扣，螺柱内嵌铜制螺母，反复拆装也不会出现滑牙问题，PCB板与外壳之间预留了2mm的散热间隙，即使风扇长时间在最高档位运行，控制模块的工作温度也能维持在合理区间，不会出现过热保护停机的问题。

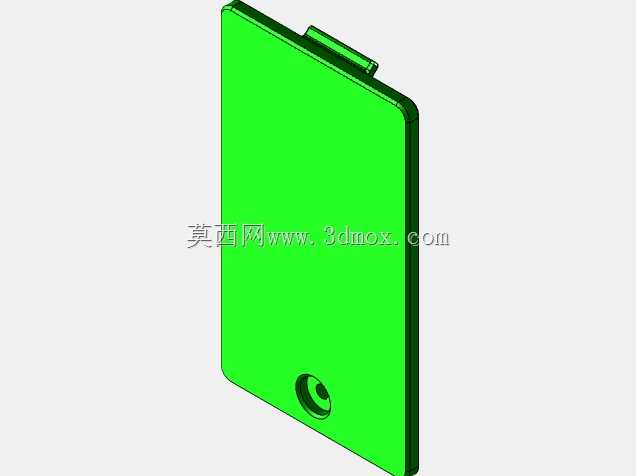

　　从设计思路上，整个结构完全遵循替换件的适配逻辑，没有改动原车的线束接口，控制单元背面的接插件引脚定义和原厂件完全一致，维修替换时不需要重新改线，直接对插即可完成安装，降低了后期维护的操作门槛。接插件周边设计了一圈挡水筋，即使车内清洁时不慎有少量液体溅到控制单元表面，也不会顺着接插件缝隙流入内部造成电路短路。控制单元的操作面板采用了哑光磨砂材质，避免户外阳光直射时产生反光，影响驾驶员驻车时操作视线，面板上的档位标识做了凹凸蚀刻处理，长期使用也不会因为摩擦出现标识脱落的问题。

　　考虑到露营拖车的使用场景经常涉及低温环境，外壳选用的ABS材料添加了耐低温改性剂，在零下20摄氏度的环境下也不会出现脆裂问题，外壳的连接卡扣做了加厚处理，拆装时的抗形变能力比老款提升了40%，不会因为冬季低温拆装出现卡扣断裂。控制单元与风扇电机的连接回路里预留了压敏电阻安装位，可以吸收电机启停时产生的反向电动势，避免电压波动冲击车内其他用电设备，保障整车电路的稳定性。

　　实际装车验证阶段，这套控制单元在连续120小时的高低温循环测试中，档位切换准确率保持100%，安装结构没有出现松脱，接插件的接触电阻始终维持在标准范围内，在模拟颠簸路况的振动测试中，没有出现档位跳变、接触不良的问题。和老款控制单元相比，这套结构的整体重量仅增加了12g，不会给内饰板增加额外的承重负担，安装后的突出高度和原厂件保持一致，不会影响车内原有空间的使用，也不会和周边的车内储物格、照明开关产生操作干涉。

　　针对再循环风扇的运行逻辑，控制单元的电路匹配做了针对性调校，最高档位下风扇的运行电压和原厂标定值完全一致，不会出现转速过高导致的噪音增大、电机寿命缩短的问题，最低档位下的风速控制在0.8m/s，刚好可以带动舱内空气缓慢循环，不会产生直吹的不适感。风门执行器的控制信号做了延时处理，切换内外循环模式时，风门会缓慢转动到位，避免瞬间动作产生的气流冲击导致风道异响。整个控制单元的结构没有多余的冗余设计，所有的结构特征都围绕安装适配、运行可靠、维护便捷三个核心需求展开，完全满足露营拖车长期户外使用的工况要求。
