贝壳造型Wemos D1 WiFi转发器防护外壳

　　这款贝壳造型的防护壳体，是针对Wemos D1 WiFi转发模块开发的专属承载结构，在小型物联网终端部署场景中，这类定制化外壳的实用价值远高于通用型材壳体。日常做小型传感节点部署时，很多工程师习惯用通用塑料盒随意开孔固定模块，不仅走线杂乱，模块的天线位置、接口对位经常出现偏差，长期使用中还容易因为积灰、意外磕碰导致模块引脚脱焊、通讯中断，这款壳体就是针对这类现场痛点做的定向结构设计。

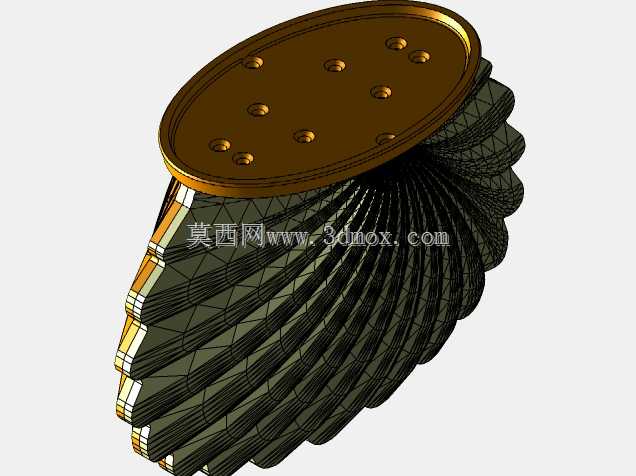

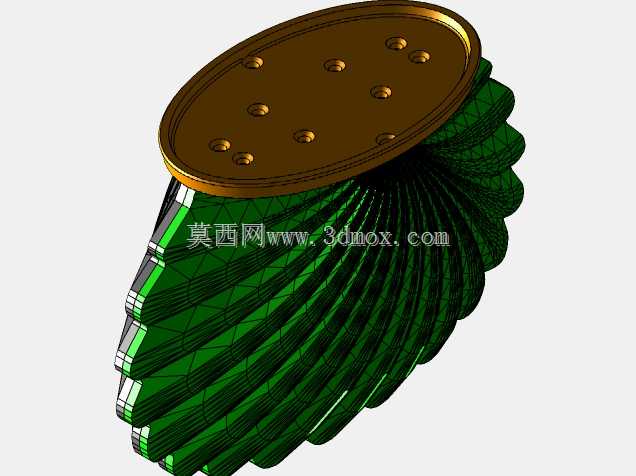

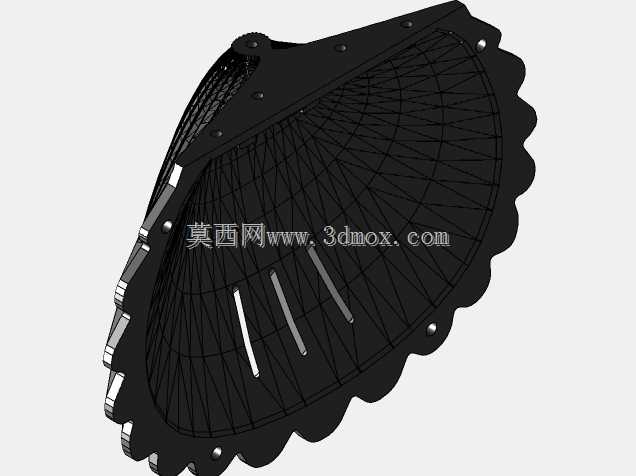

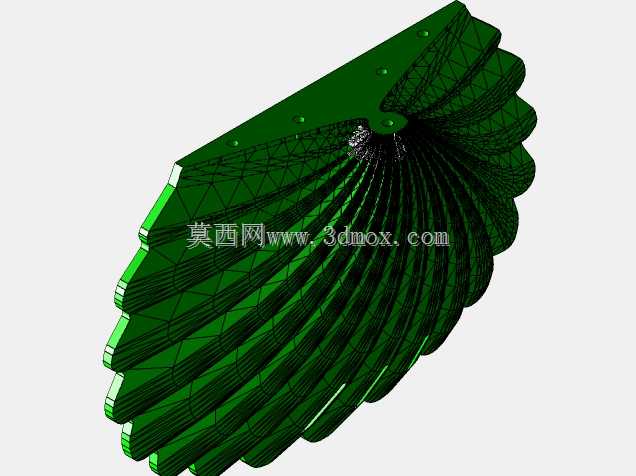

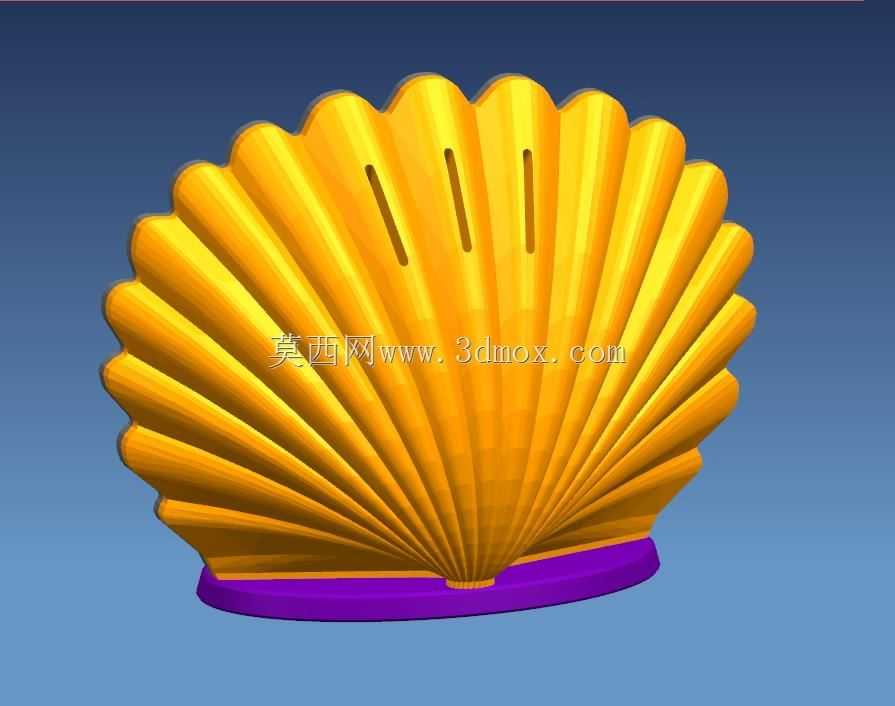

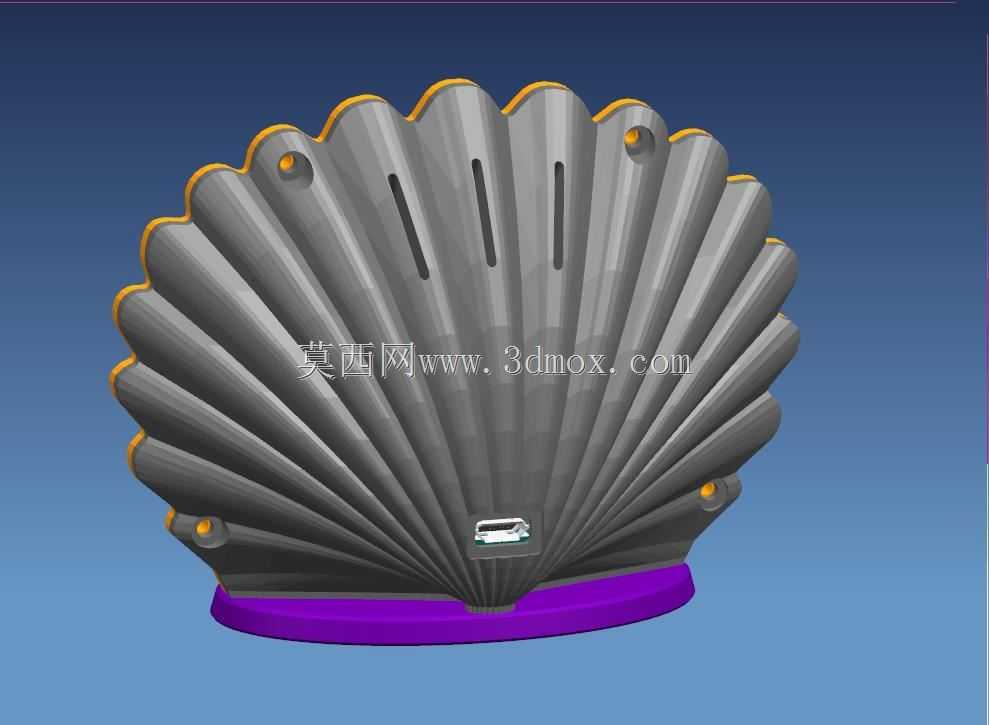

　　从实际使用场景来看，这类WiFi转发模块常被用在小型环境传感组网、老旧设备的数据采集改造、室内智能节点拓展等场景，部署位置可能是墙面角落、设备侧壁、置物架边缘，甚至是半开放的阳台、设备夹层区域，所以壳体首先要解决模块的物理防护问题，同时不能影响WiFi信号的传输效率。设计时特意选用了贝壳的仿生外形，边缘做了波浪形的 scallop 轮廓，不是单纯为了外观装饰：波浪形的边缘结构在壁挂安装时，能让壳体和安装基面之间形成均匀的微小间隙，既可以避免墙面凝露直接渗入壳体内部，也能让模块工作产生的微量热量顺着间隙自然散出，比平直边缘的壳体散热效率提升不少，同时波浪边缘的几个预留安装孔位，刚好对应常见的墙面固定、扎带绑定两种安装方式，不管是用螺丝固定在硬质墙面，还是用扎带绑在设备管线、型材支架上，都能找到合适的受力点位，不会因为安装应力导致壳体变形。

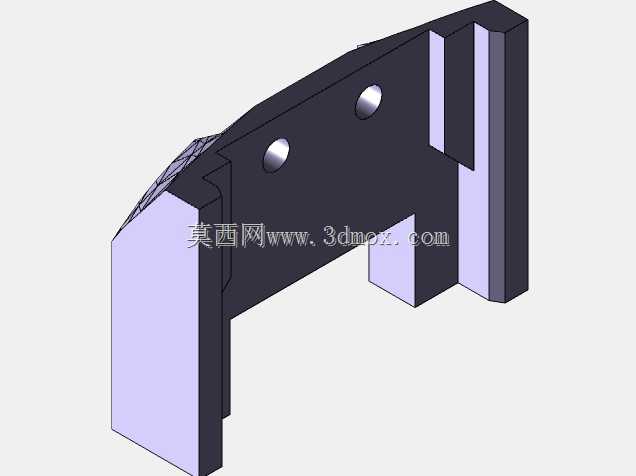

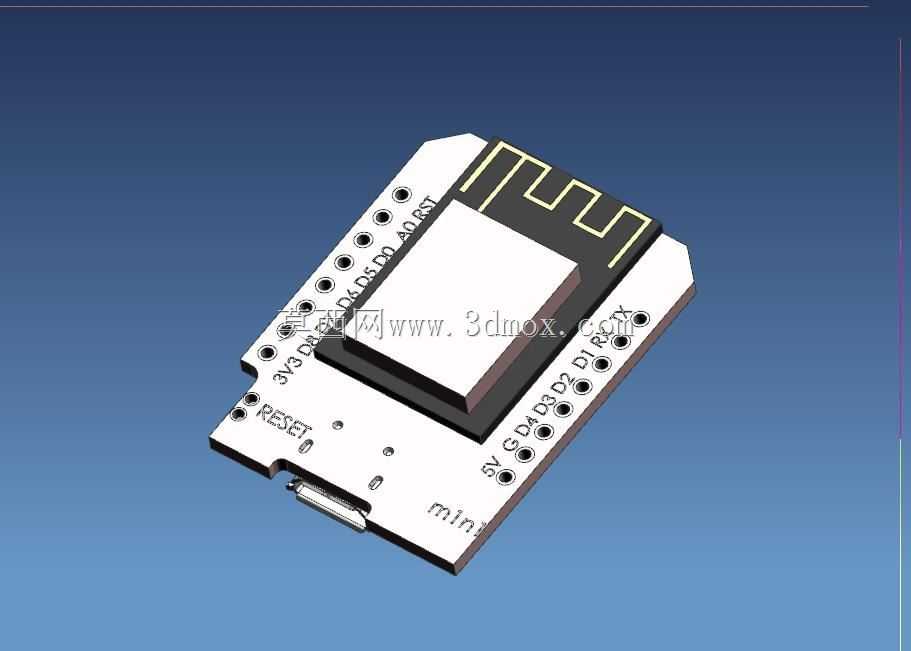

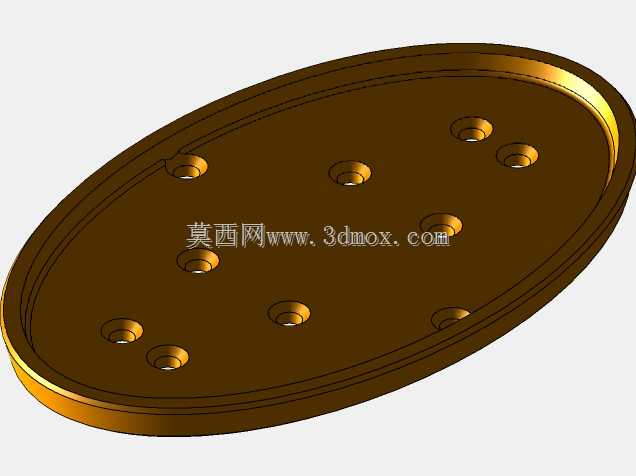

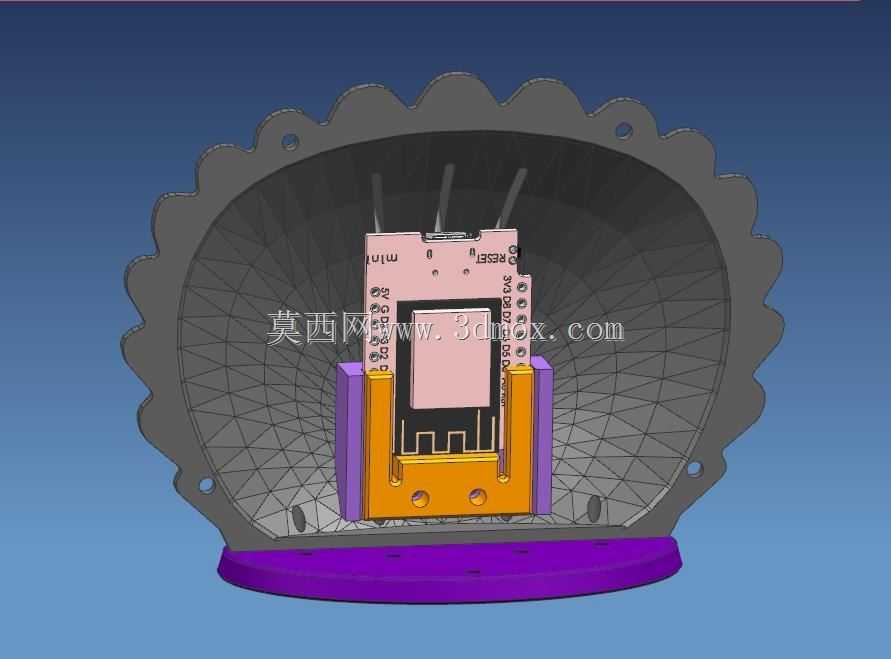

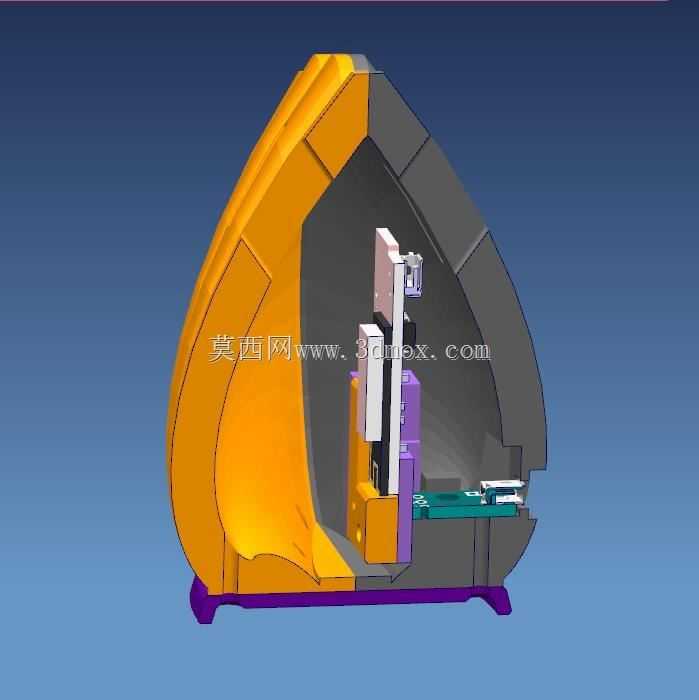

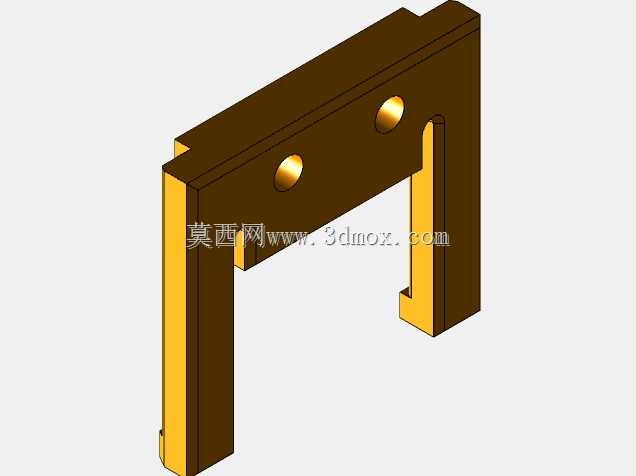

　　壳体内部的固定结构做了分层卡位设计，不需要额外打胶或者用螺丝固定模块：底部的紫色基座是整个壳体的承力底座，和上壳通过卡扣结构配合，基座上预留的定位柱刚好对准Wemos D1模块的安装孔位，模块放上去之后，两侧的紫色卡位筋会刚好卡住模块的PCB侧边，限制模块的左右窜动，中间橙色的托架是专门托住模块核心板的结构，托架上的开槽刚好避让开模块上的排针、USB接口、复位按键，不会因为壳体挤压导致按键误触发或者排针短路，托架的高度经过反复调整，让模块的板载WiFi天线刚好处于壳体内部的中心区域，和贝壳形上壳的内壁保持足够的间距，避免塑料壳体对2.4G信号产生遮挡衰减，实际测试时，装壳后的信号强度和裸板部署的差值控制在1dBm以内，完全满足室内短距离组网的信号要求。

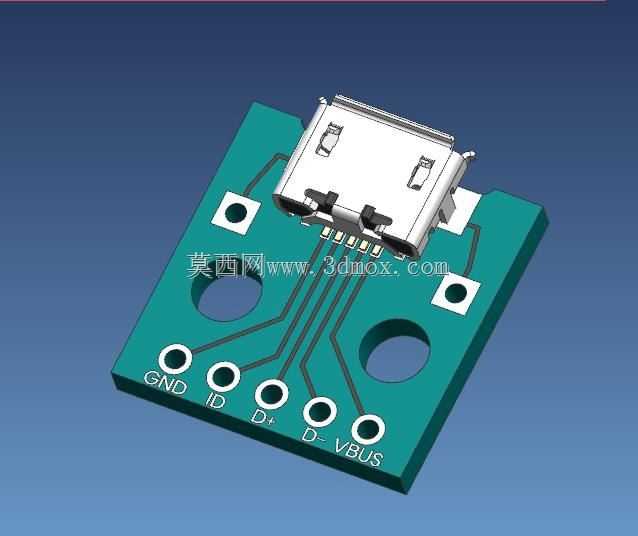

　　安装边界方面，整个壳体的最大外轮廓控制在掌心大小，厚度不到30mm，不会占用过多安装空间，上壳和底座的配合面做了一圈止口结构，配合时能形成简单的迷宫密封，日常场景下的灰尘、泼溅的水滴都不会轻易进入壳体内部，适合半开放的部署环境。内部的卡位结构做了0.2mm的装配间隙公差，不管是3D打印制作小批量样件，还是后期开模做批量注塑生产，都能保证模块顺利装入，不会出现过紧卡滞或者过松晃动的问题。底座上预留的走线槽位，刚好可以让模块的供电线、外接传感线从壳体侧边引出，不会因为合壳挤压导线导致绝缘层破损，走线槽的位置特意避开了安装孔位，安装螺丝的时候不会碰到内部的导线。

　　很多工程师做这类小型电子外壳时，容易只关注能不能把模块装进去，忽略实际部署时的安装便利性、信号影响、长期使用的防护性，这款壳体在设计时把这些现场实际遇到的问题都融入到了结构细节里，仿生的贝壳外形也能让部署在可见区域的节点不会过于突兀，和家居、办公环境的适配性更好，不需要额外做外观装饰。内部的所有卡位、筋位都做了圆角过渡，没有尖锐的棱角，装配时不会划伤手或者刮坏模块的PCB阻焊层，壳体的壁厚控制在1.8mm，既保证了足够的结构强度，日常轻微磕碰不会开裂，也不会因为壁厚过厚导致信号衰减或者材料浪费。对于做小型物联网项目、DIY智能节点的开发者来说，这款壳体不需要自己再做结构修改，打印出来就能直接装配使用，能节省不少外壳设计、打样调整的时间，模块装入后整体结构稳固，不管是长期固定部署还是临时做功能测试，都能给核心模块提供可靠的防护，避免裸板使用时的各种意外损坏问题。
