3D打印机用摄像头与线缆集成固定支架

项目分类:3D打印机 发布时间:2022-03-28 ID:591706
  • 3D打印机用摄像头与线缆集成固定支架
  • 3D打印机用摄像头与线缆集成固定支架
  • 3D打印机用摄像头与线缆集成固定支架
  • 3D打印机用摄像头与线缆集成固定支架
  • 3D打印机用摄像头与线缆集成固定支架
  • 3D打印机用摄像头与线缆集成固定支架

  在桌面级FDM3D打印设备的日常运维与远程监控场景中,摄像头的安装固定一直是容易被忽略但直接影响使用体验的细节。不少使用者会采用扎带、双面胶临时固定监控摄像头,不仅走线杂乱,长期使用后胶层老化、扎带松脱还会导致摄像头移位,无法准确对准打印平台,既影响远程查看打印进度、观察首层附着状态的效果,散乱的线缆还可能与运动中的打印头、同步带发生干涉,引发打印故障甚至设备损坏。这款集成式支架就是针对这类实际使用痛点设计,将摄像头固定位与电缆走线支撑结构整合为一体,适配Ultimaker系列机型的安装空间,无需对设备原有结构做打孔、切削等破坏性改装,就能实现监控组件的稳定安装。从结构设计逻辑来看,这款支架没有采用多余的装饰性结构,

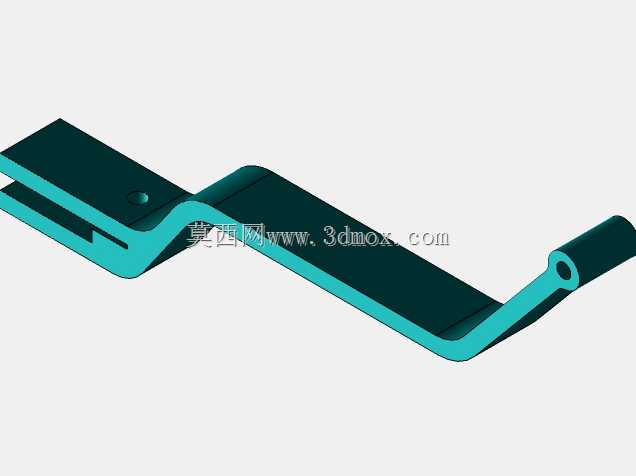

  所有造型都服务于功能实现。摄像头安装位做了贴合常见USB摄像头圆柱外壳的弧形卡槽,卡槽边缘预留了0.2mm的安装余量,既可以保证摄像头卡入后不会因为设备运行的振动发生角度偏移,也能适配外壳尺寸存在微小公差的同规格摄像头,安装时不需要额外的紧固件,直接卡入即可完成初步固定,后续调整监控角度时只需稍微用力转动摄像头,就能改变俯仰视角,对准打印平台的核心成型区域。和摄像头固定位一体成型的电缆支架部分,做了内凹的走线槽结构,走线槽的深度刚好可以容纳摄像头的USB线缆以及设备旁侧的其他细径控制线,槽体边缘做了R1的圆角过渡,避免尖锐棱边刮伤线缆绝缘层;走线槽每隔20mm设置了一个小型的扎带穿孔位,

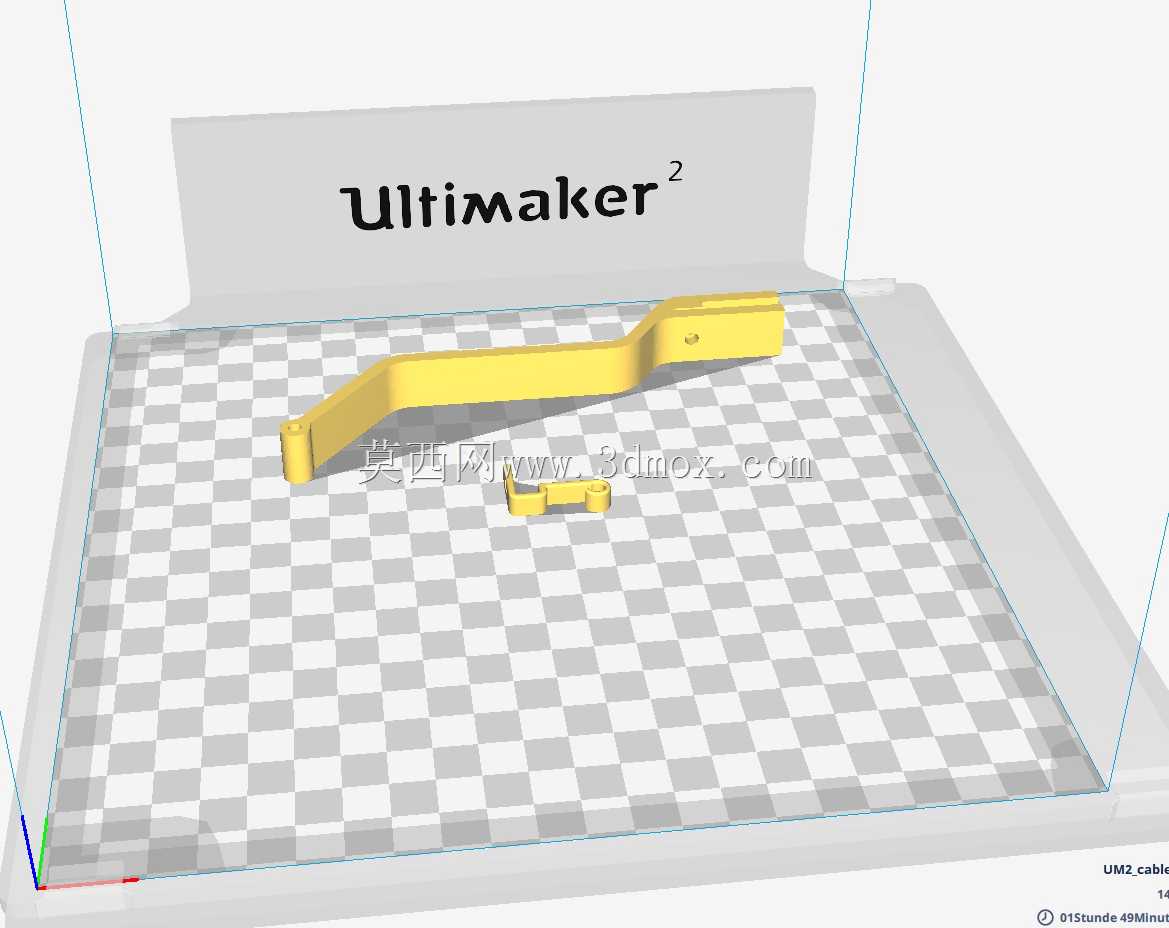

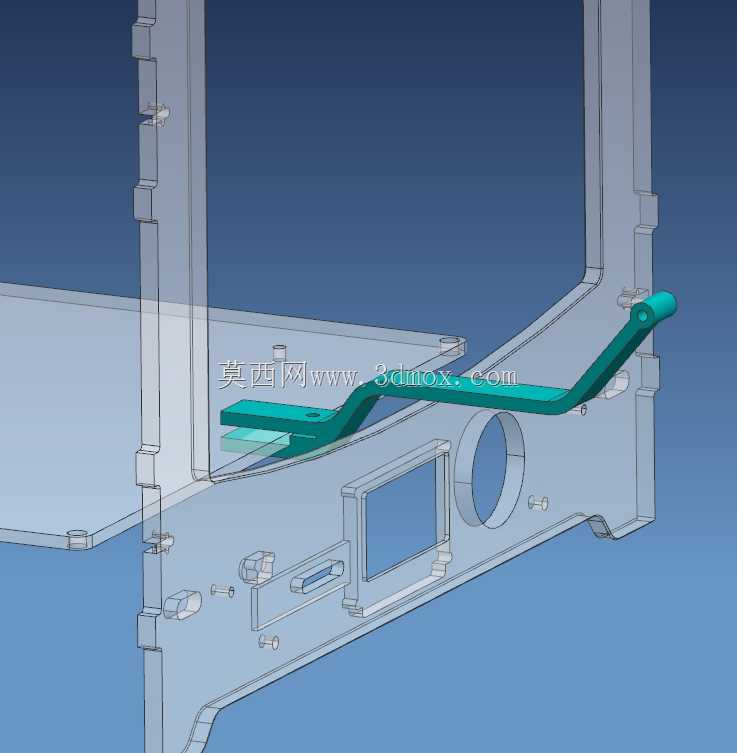

  使用者可以根据实际走线长度用细扎带将线缆固定在槽内,让线缆沿着支架的走向规整排布,完全避开X轴、Y轴的运动行程范围,从根源上避免线缆剐蹭打印件、缠绕运动部件的问题。考虑到这款支架本身就是为3D打印制作的适配件,整体结构做了针对性的打印友好设计:所有壁厚统一设置为2mm,既保证打印完成后的结构强度,不会因为安装受力发生断裂,也不会因为壁厚过大增加不必要的打印时长与材料消耗;所有悬空结构的倾斜角度都大于45度,打印时不需要额外添加支撑结构,打印完成后只需简单去除底部的打印层纹就能直接使用,降低了使用者自行制作的门槛。安装边界方面,这款支架的整体安装位完全贴合Ultimaker机型框架的型材安装面,固定孔位对应型材上的原有螺丝孔位,

  安装时只需要拆下型材上对应位置的一颗原有螺丝,将支架的固定耳对准孔位后拧回螺丝即可完成固定,不需要额外采购其他安装配件;支架整体向外的伸出长度控制在65mm,既保证摄像头的视角可以完整覆盖整个打印平台,不会因为距离过近出现视野盲区,也不会因为伸出过长导致支架在设备运行振动下发生颤晃,影响监控画面的清晰度。在实际使用场景中,这款支架除了固定监控摄像头之外,走线槽也可以用来固定设备的温度传感器补装线、自动调平传感器的连接线等细径线缆,对于自行改装设备、添加附加功能的使用者来说,也能作为扩展走线的支撑结构使用,不用在设备框架上额外粘贴理线夹,保持设备外观整洁的同时,也让后期的设备维护、线路排查更加方便。结构的受力设计上,摄像头安装位的下方做了三角形的加强筋连接到支架的主体安装面,加强筋的厚度为1.5mm,刚好抵消摄像头重量带来的下倾力,长期使用也不会出现支架端部下垂、摄像头视角偏移的问题;安装耳的位置做了局部加厚处理,避免拧动固定螺丝时压力过大导致安装耳开裂,适配常用的M3、M4型材螺丝的安装尺寸,不需要对孔位进行二次扩孔加工。
