适配圆周率调零器的覆盆子皮摄像头安装支架

　　在嵌入式视觉检测、小型设备状态监控的应用场景里，这类适配圆周率调零器外壳的摄像头安装结构，主要解决单板计算机视觉组件无可靠固定位、走线杂乱、角度无法按需调整的实际问题。日常产线小型工位的工件到位检测、实验台设备运行状态的视觉采集、小型自动化模组的定位校验场景中，常需要将覆盆子皮这类单板机搭配摄像头部署，而原有调零器外壳仅考虑了核心电路的防护，未预留视觉组件的安装空间，额外加装支架往往需要对外壳进行破坏性打孔，或是采用扎带、双面胶临时固定，长期运行中容易出现摄像头移位、角度偏移，甚至因为振动导致接插件松脱的问题，这个安装支架就是针对这类痛点做的延伸适配设计。

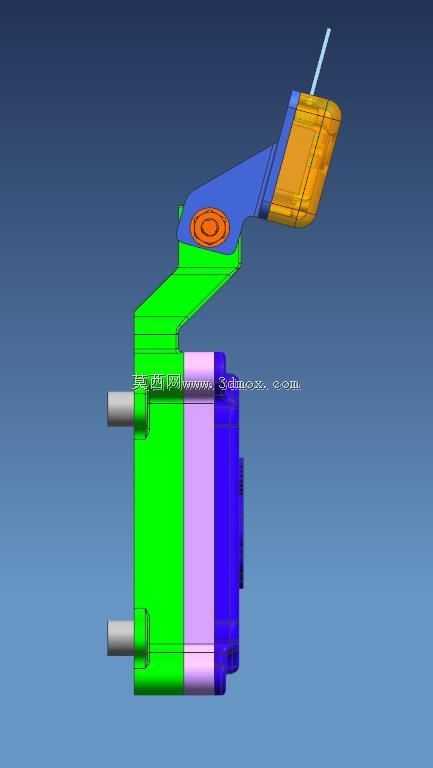

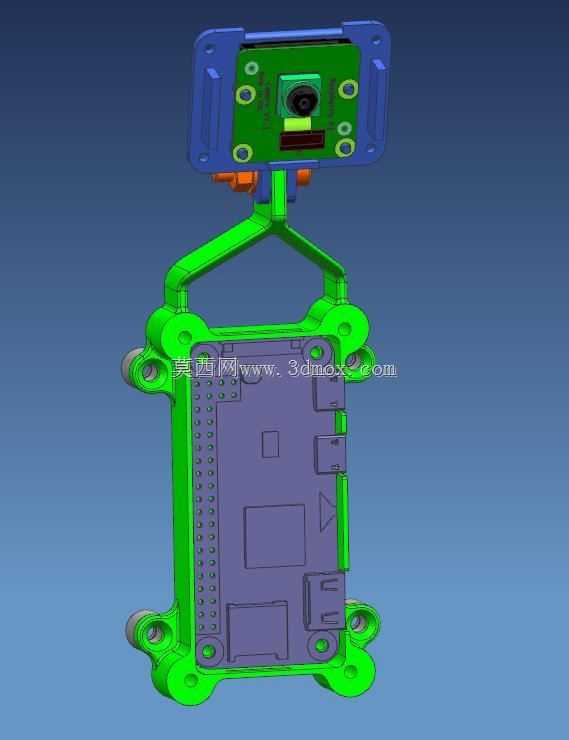

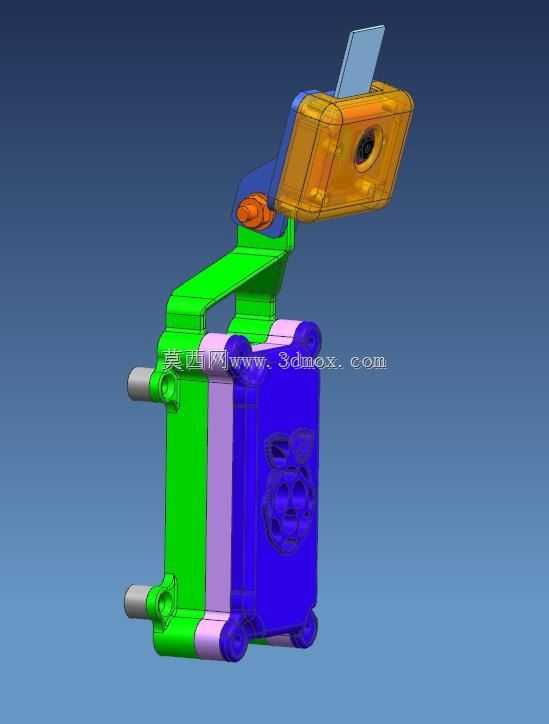

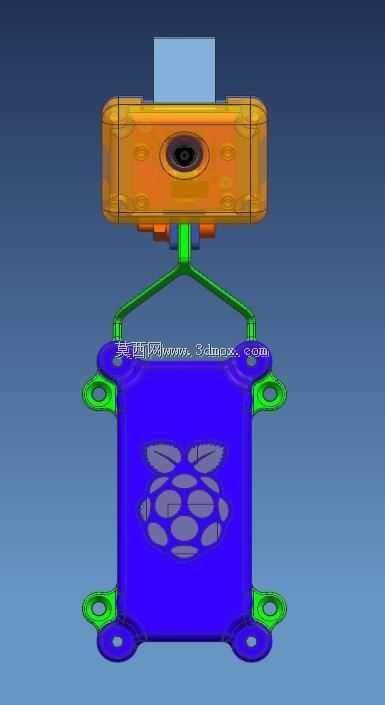

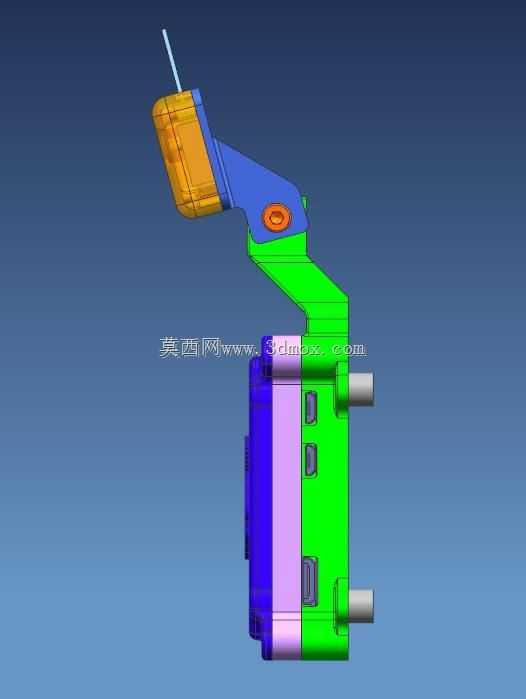

　　从功能特性来看，支架整体分为三个功能段：底部是和原有调零器外壳完全贴合的安装基座，基座上预留了和原有外壳安装柱完全匹配的定位孔，不需要额外在原有壳体上开孔，直接利用原有外壳的固定螺丝位就能完成基座锁紧，安装时不会破坏原有壳体的密封与结构强度；中间段是角度调节的铰接结构，采用阻尼转轴配合定位凸点，调整到目标角度后可以依靠阻尼保持姿态，不需要额外增加锁紧螺丝，日常调整俯仰角度时单手就能操作，可覆盖水平到垂直向上90度的角度调节范围，能适配不同高度的检测面拍摄需求；顶部是摄像头模块的固定仓，仓体尺寸完全匹配常用的覆盆子皮摄像头模组，仓内预留了FPC排线的走线槽位，排线可以顺着支架内部的空腔一直延伸到下方的单板机安装位，避免排线外露被周边运动部件剐蹭，仓体前端还预留了镜头避让孔，不会遮挡镜头视场角，同时仓壁做了0.8mm的加厚处理，即使受到轻微磕碰也不会变形挤压摄像头模组。

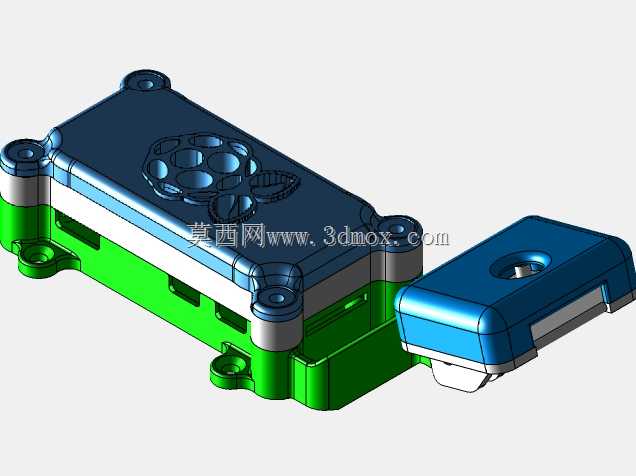

　　设计思路上完全遵循原有调零器外壳的安装边界做延伸，没有额外增加设备的整体安装宽度，基座的轮廓和原有外壳侧面完全齐平，安装后整个组件的最大外轮廓尺寸和原有调零器相比，仅在高度方向增加了32mm，宽度方向没有突出，不会和周边相邻安装的其他电气组件产生干涉。支架的壁厚整体控制在1.5mm，既保证了足够的结构强度，在常规车间振动环境下不会出现共振抖动，也尽可能控制了整体重量，不会因为额外增加的重量导致原有外壳的安装柱受力过大出现断裂。铰接位置的阻尼力度经过适配，既可以在设备正常运行时保持摄像头姿态稳定，不会因为设备运行的轻微振动出现角度下滑，也能在需要调整角度时不需要借助工具直接手动调整，适合现场调试时快速校准拍摄视角。可选的垫片组件主要用于不同批次摄像头模组的厚度差适配，当摄像头模组厚度存在±0.5mm的公差时，更换不同厚度的垫片就能保证摄像头镜头和前端避让孔的同轴度，避免出现视场边缘被遮挡的问题，垫片采用软质耐磨材质，和摄像头背板接触时不会刮伤模组表面的电路涂层。

　　实际安装过程中，只需要先将原有调零器外壳侧面的两颗固定螺丝拆下，把支架基座的定位孔对准原有安装柱，再用原有螺丝锁紧即可，不需要额外加工其他安装孔位，整个安装过程不超过5分钟，后期如果需要拆除支架，直接拆下螺丝就能恢复原有调零器的完整状态，不会留下不可逆的改装痕迹。支架的走线空腔内部做了圆角处理，FPC排线穿过时不会被锐边割伤绝缘层，空腔的宽度预留了2mm的余量，即使是带屏蔽层的加厚FPC排线也能顺利穿过。顶部摄像头固定仓的两侧预留了0.3mm的装配间隙，摄像头模组可以顺着仓体导槽滑入，不需要打胶就能依靠仓壁的弹性卡紧固定，后期更换摄像头模组时只需要向外轻微掰开仓壁就能取出模组，维护效率很高。在车间常规的温湿度环境下，支架的结构形变量控制在0.1mm以内，不会因为温度变化出现铰接阻尼失效、基座安装位错位的问题，能够长期保持摄像头的拍摄精度，满足小型视觉检测点位的长期稳定运行需求。
