适配4毫米钢板的斜向支撑固定底脚结构

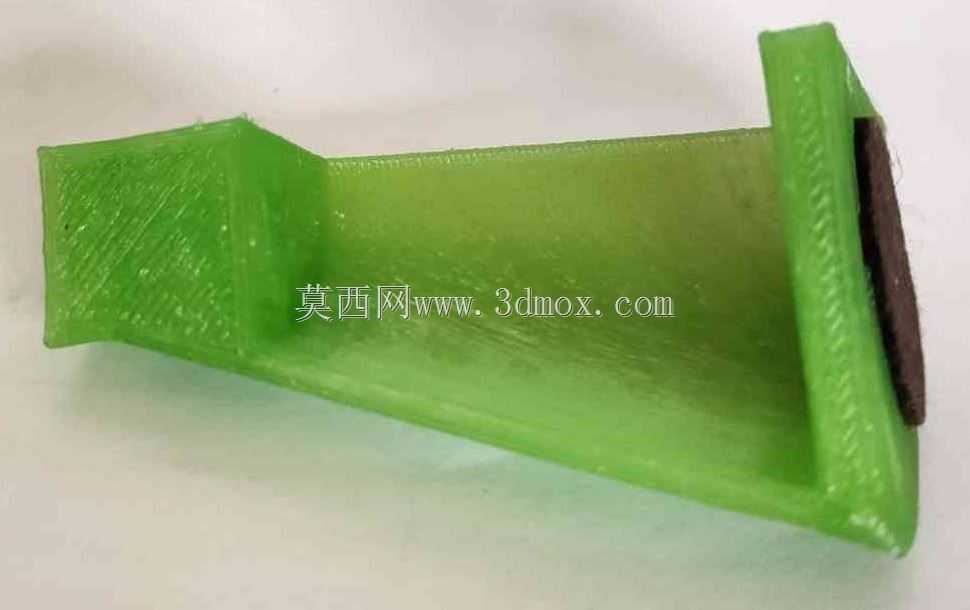

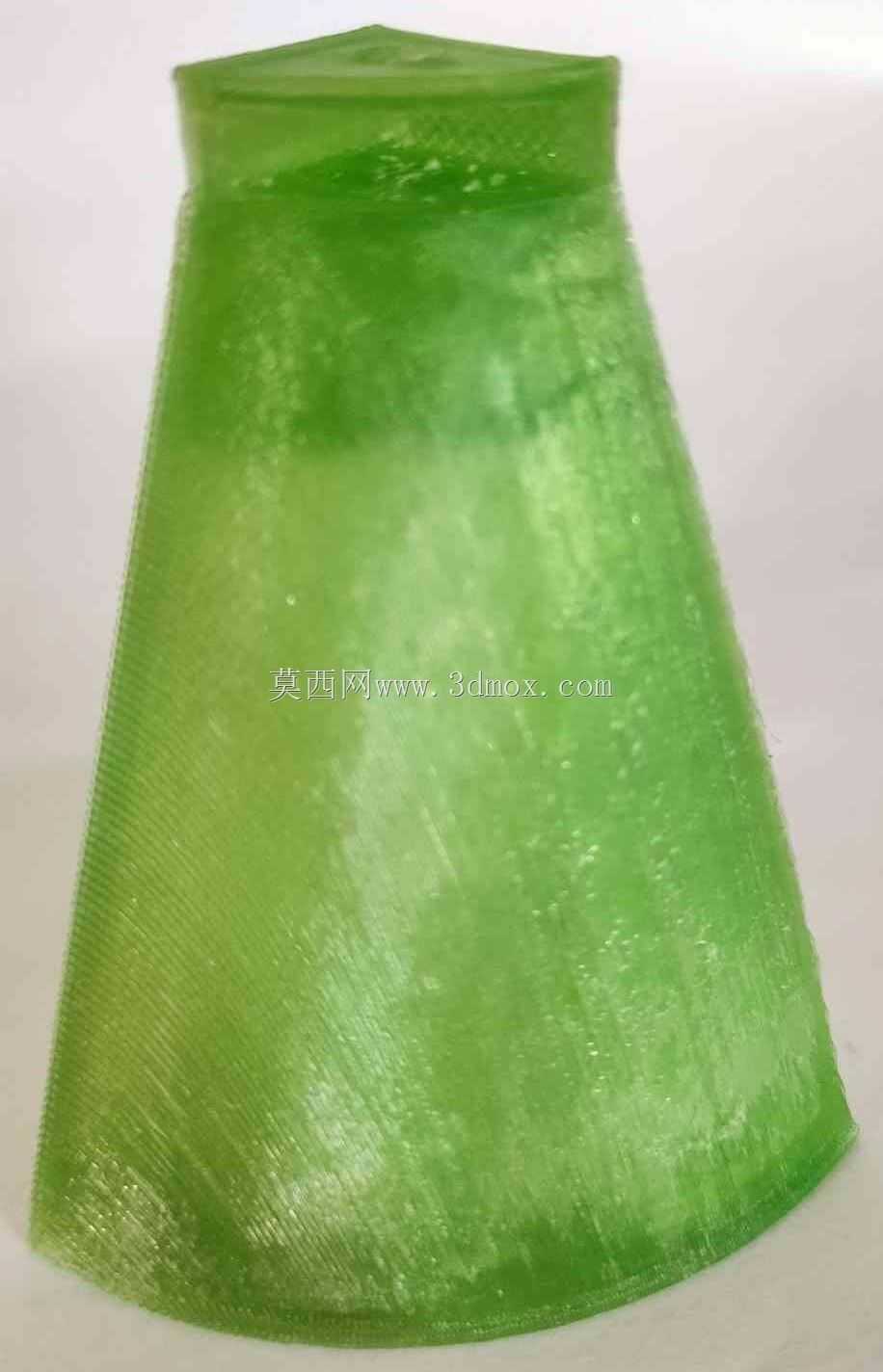

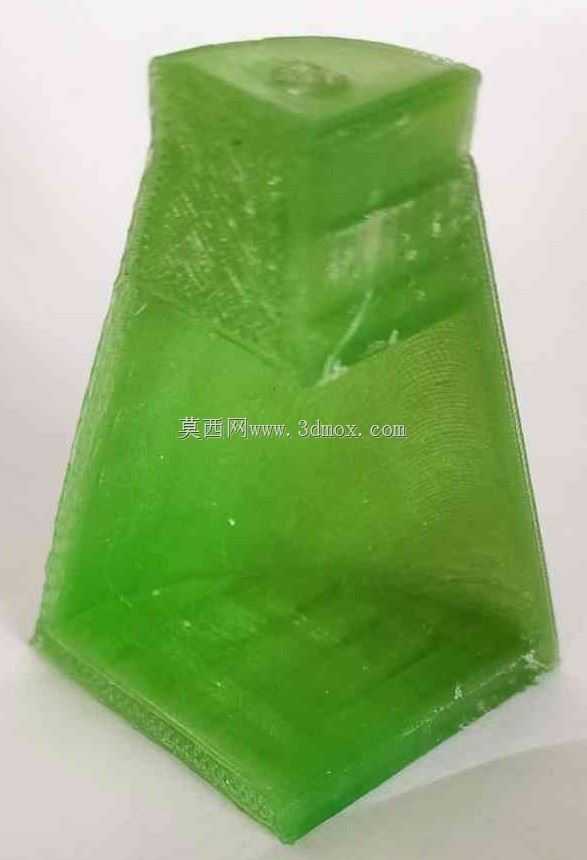

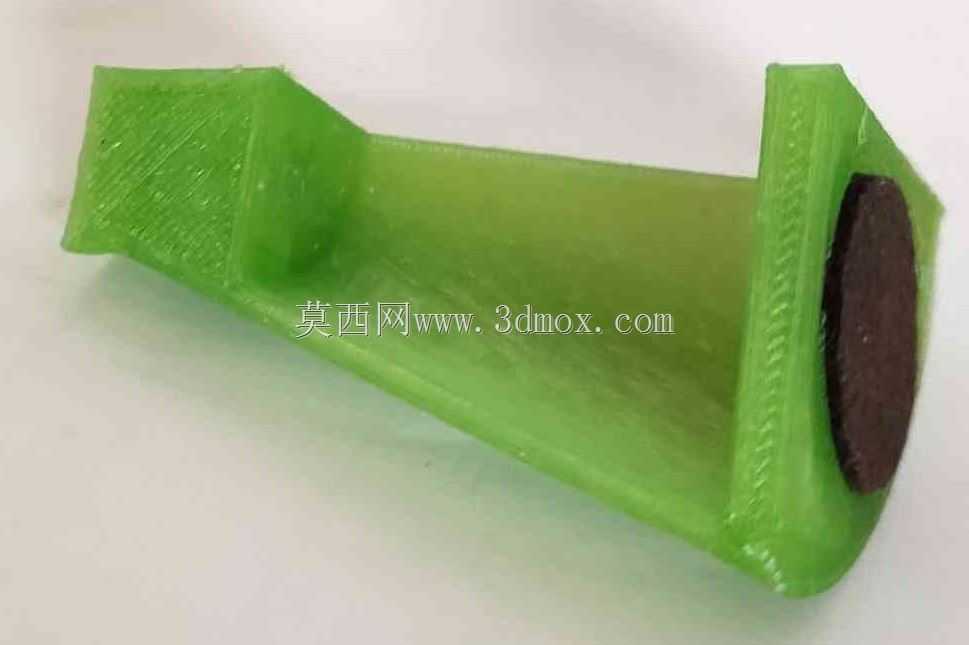

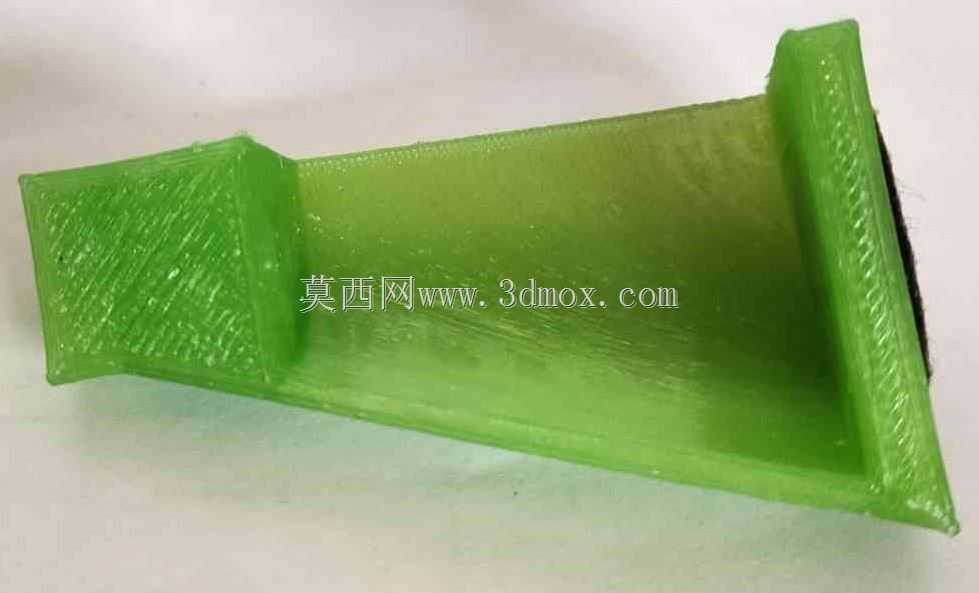

　　在各类轻型设备机架、钣金护罩、小型试验台架的搭建过程中，薄钢板的边缘支撑固定一直是容易被忽略却直接影响整体结构稳定性的细节。常规的直角角码在适配4毫米厚度钢板时，往往存在贴合间隙大、固定后受力方向单一、容易在长期振动下出现螺丝松动的问题，尤其是当钢板需要以一定倾斜角度完成安装定位时，标准角码无法直接匹配安装面角度，需要额外添加垫片调整，既增加装配工序，也会带来累计安装误差。这款斜向支撑底脚正是针对这类场景设计的专用固定结构，整体采用一体化成型的斜向支撑构型，支撑面与安装底面形成固定倾斜夹角，无需额外调整角度即可直接完成4毫米厚度钢板的承托定位。从结构受力角度来看，底脚的倾斜支撑臂采用了渐变厚度设计，靠近安装底面的根部位置厚度更大，

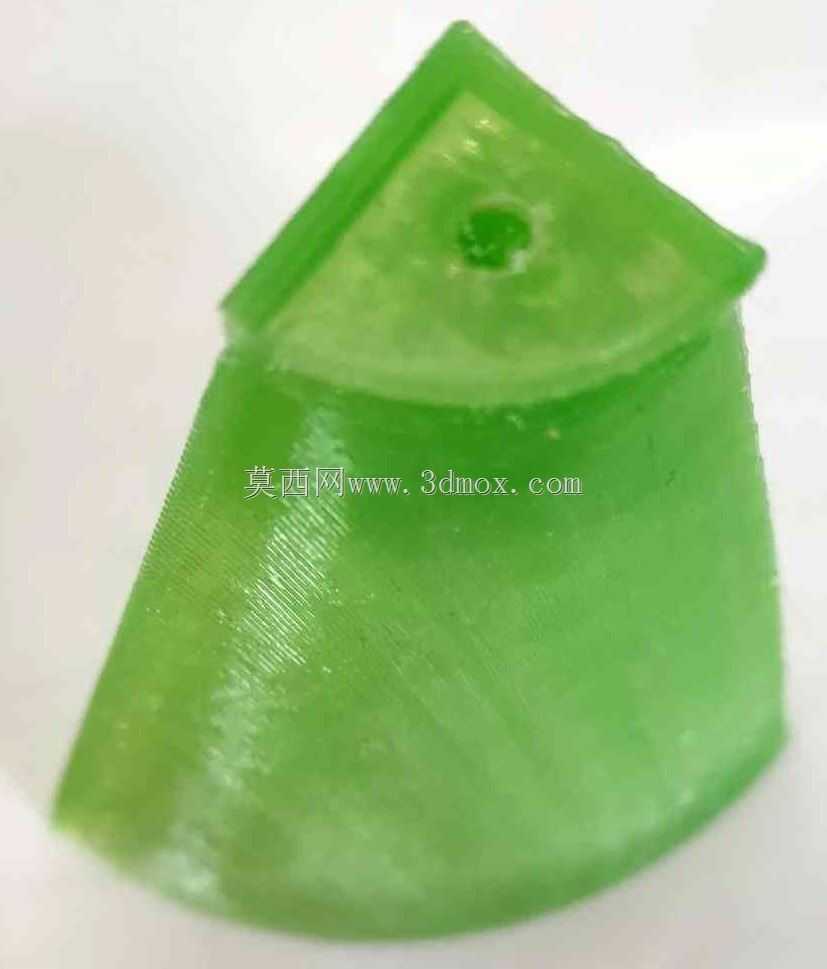

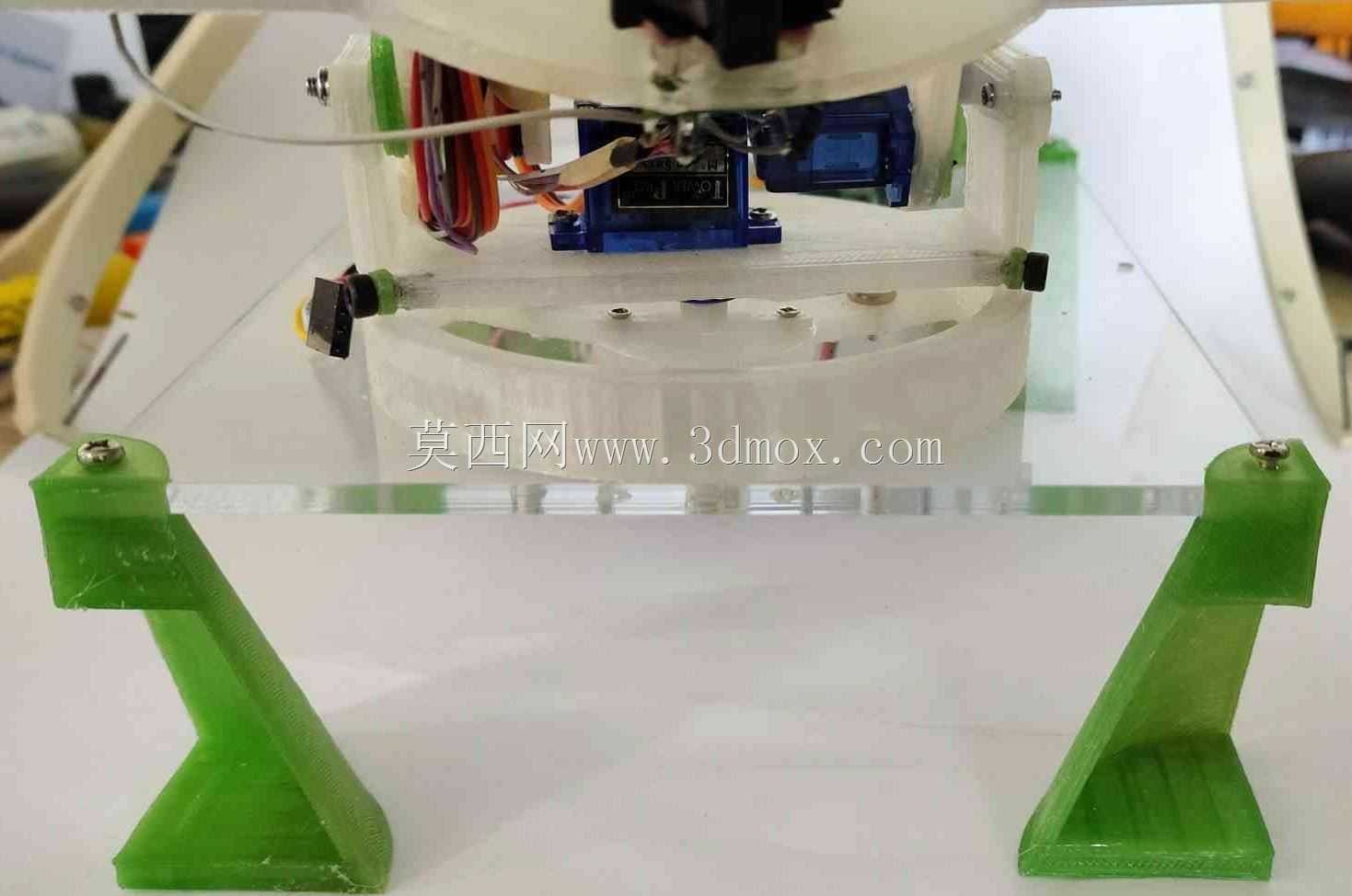

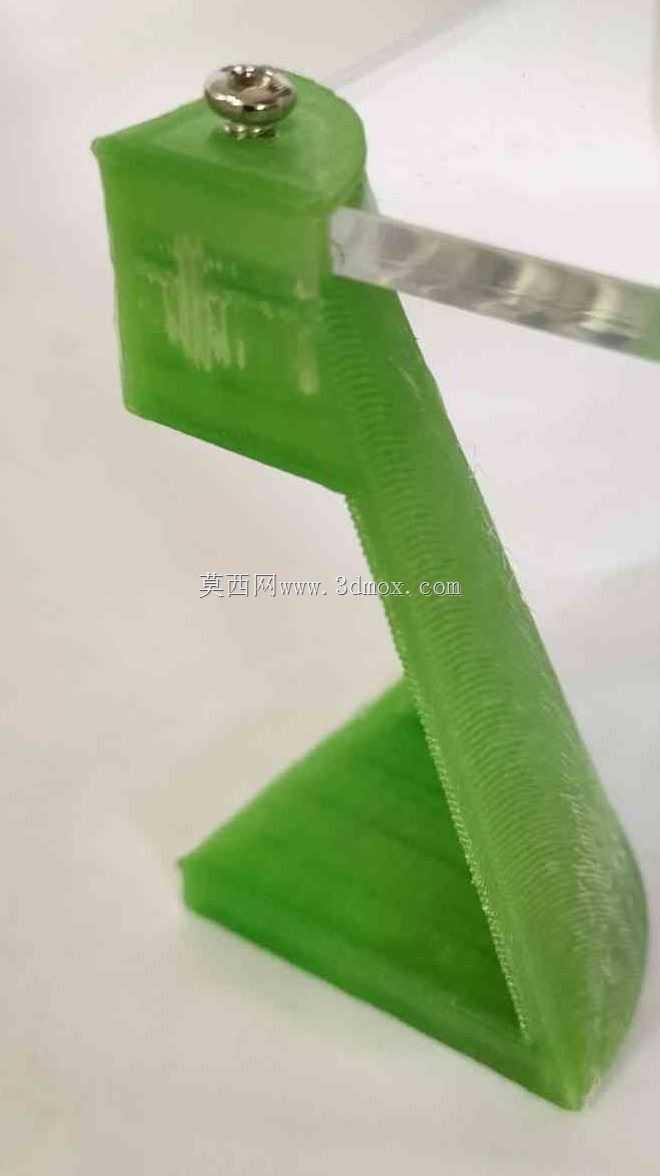

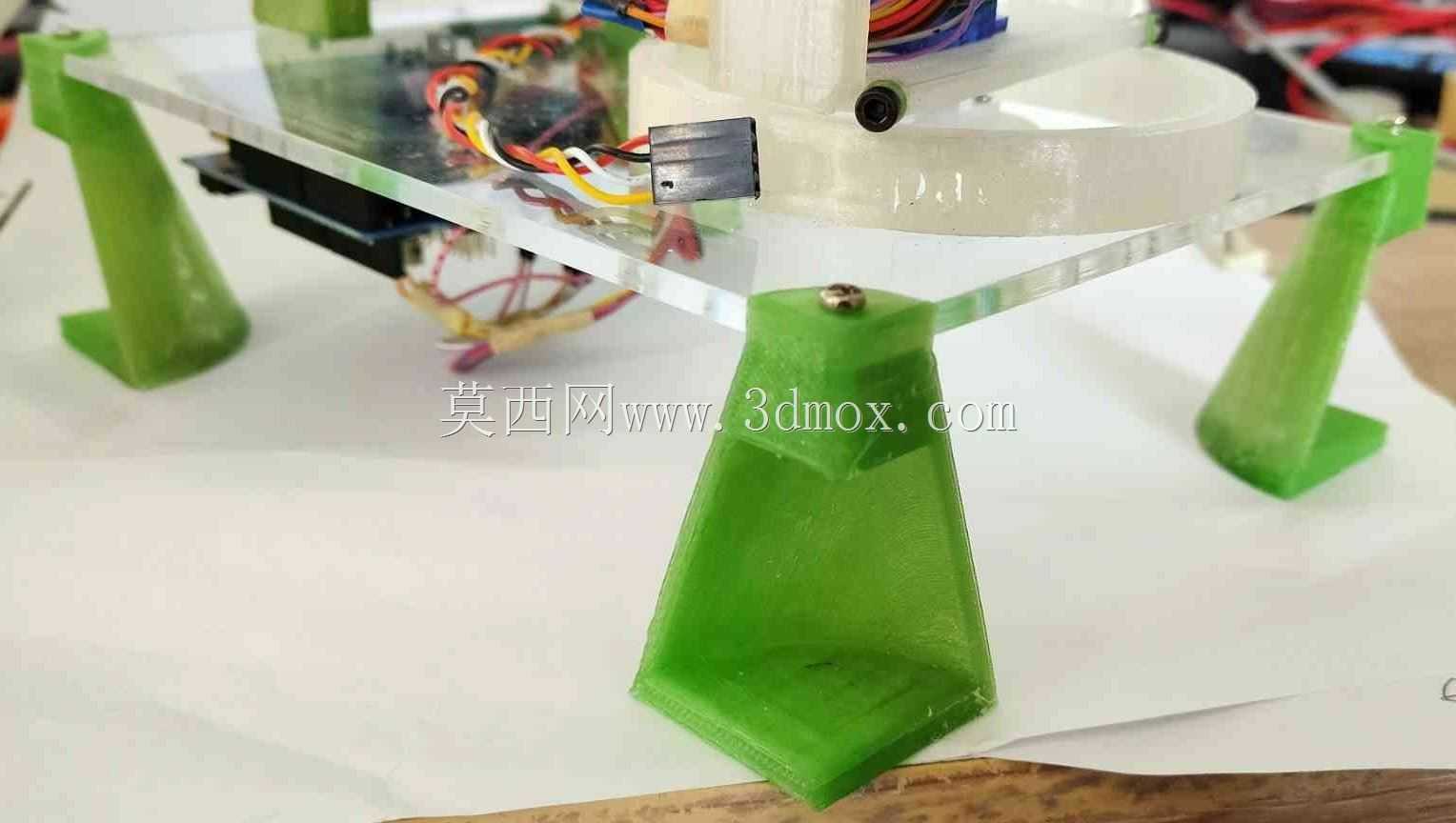

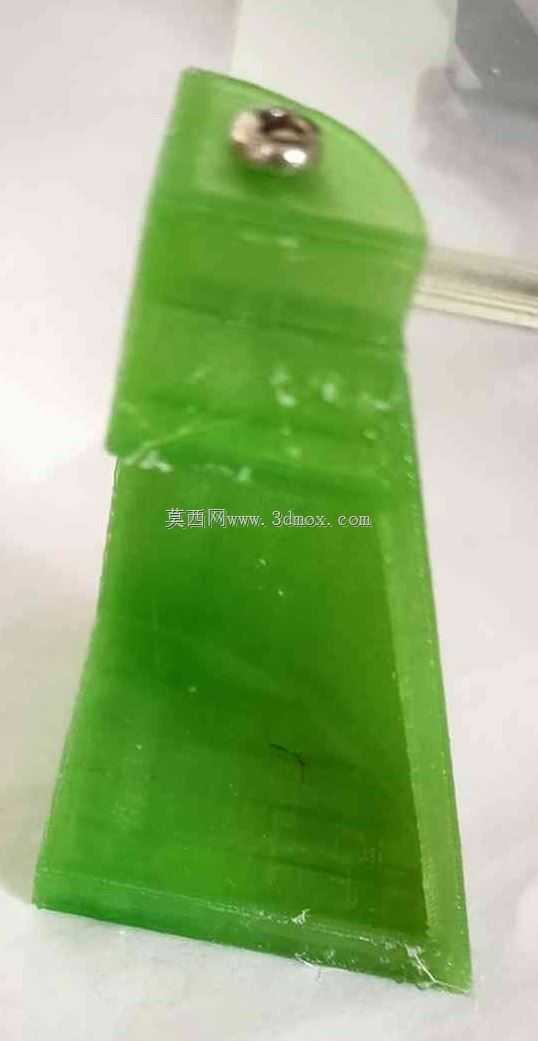

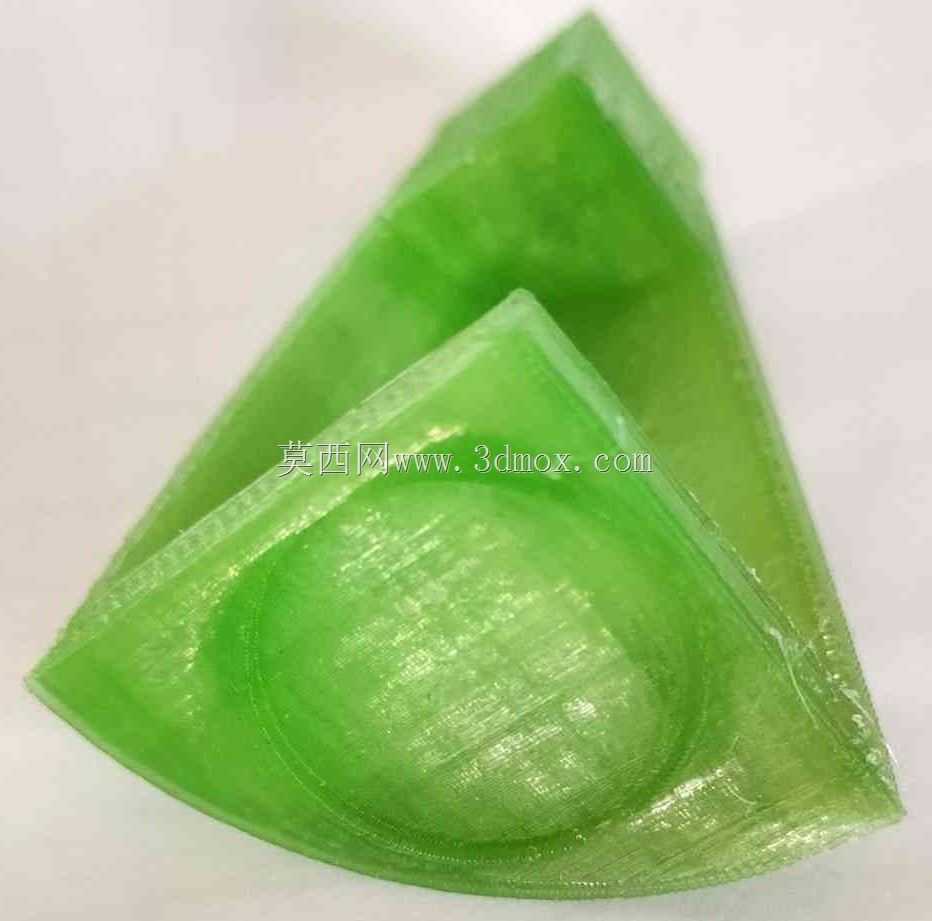

　　向钢板固定端逐步过渡收窄，这种设计既可以保证支撑根部的抗弯折强度，应对钢板传递来的垂直载荷与侧向剪切力，也能减少固定端的材料冗余，避免与钢板上的其他安装部件产生空间干涉。固定端的顶面设计有适配M3螺钉的沉头安装位，螺钉从上方锁紧时可以完全沉入沉孔内，不会突出安装面，避免螺钉头部剐蹭钢板上方铺设的管线或其他零部件，沉孔的深度经过精准计算，锁紧后螺钉端面与固定面完全齐平，不会出现凸台影响钢板的贴合精度。底脚的整体高度控制在60毫米左右，这个尺寸是经过多轮场景验证的通用边界值，既可以给钢板下方预留足够的走线空间，满足常规设备的布线、通风间隙要求，也不会因为支撑高度过高导致整体重心上移，影响支撑稳定性。安装底面采用了平整的大接触面设计，与安装基座贴合时可以分散压应力，避免长期受压出现底面凹陷，尤其是在铝型材机架、木质试验台这类基座硬度不高的场景下，大接触面的设计可以有效降低单位面积压力，防止底脚出现下陷移位。在实际装配过程中，只需要将4毫米厚度的钢板插入底脚上端的固定卡槽内，对准螺钉孔位锁紧M3螺钉即可完成固定，不需要额外制作焊接工装，也不需要对钢板边缘做二次打磨处理，单人即可快速完成装配，相比传统的焊接角码、现场钻孔配做的固定方式，装配效率可以提升60%以上，而且拆卸调整非常方便，需要变更钢板安装位置时，只需要松开螺钉即可重新定位，不会对钢板表面造成焊接损伤。针对不同的使用场景，这款底脚的结构也预留了尺寸调整空间，如果实际应用中需要适配不同厚度的钢板、

　　或者需要调整支撑高度，只需要修改固定卡槽的宽度、支撑臂的倾斜角度与长度参数即可快速衍生出适配不同工况的型号，不需要重新做整体构型的力学验证，因为核心的斜向支撑受力结构已经经过了实际载荷验证，根部的加强筋过渡、固定端的沉孔位置、安装底面的尺寸比例都已经形成了成熟的参数体系，可以直接复用。在材料选择上，这类支撑底脚既可以采用3D打印的方式做小批量快速试制，验证安装匹配度，也可以在批量应用时采用注塑成型或者铝合金压铸工艺生产，满足不同载荷等级的使用需求：如果是用于轻型传感器安装支架、小型设备护板的支撑，采用工程塑料材质即可满足强度要求，同时具备不错的绝缘性能；如果是用于工业设备的钣金机架支撑，采用铝合金压铸材质可以获得更高的结构强度，

　　同时具备不错的抗腐蚀性能，适配车间内的复杂使用环境。从安装边界来看，这款底脚的安装底面宽度控制在合理范围内，相邻两个底脚的最小安装间距可以做到30毫米，不会出现安装空间冲突，在密集支撑的场景下也可以灵活排布，比如在较长的钢板边缘等距布置多个底脚，可以有效提升钢板的整体刚性，避免钢板在长期受力下出现弯曲变形。很多结构设计人员在做薄钢板支撑设计时，往往会直接选用标准直角角码，却忽略了实际安装时的角度需求、螺钉头部的干涉问题、以及支撑高度带来的空间影响，最终导致装配阶段需要反复修改零件，延误项目进度，而这款专门针对4毫米钢板设计的斜向底脚，正是从实际装配的痛点出发，把现场安装时可能遇到的干涉、间隙、强度问题都在结构设计阶段做了针对性处理，不需要设计人员再从零开始绘制支撑结构，直接调用即可快速完成装配设计，大幅缩短结构设计的周期，同时也能保证最终的装配可靠性，减少后期运维时的松动、变形问题。
