多规格螺纹刀具钻头收纳座结构设计

　　在机加工车间的日常作业场景里，小型刀具的收纳管理一直是影响工位效率的细节环节，尤其是不同规格的钻头、螺纹加工刀具，若随意散放，不仅取用时翻找耗时，还容易因磕碰造成刃口损伤，增加刀具损耗成本。这款多规格刀具收纳结构，正是针对工位端小型加工刀具的就近收纳需求设计，适配常规手工攻丝、钻孔作业的常用刀具规格，可直接放置在操作台边缘，无需额外固定安装，拿取动线极短，适配单人单机的工位工具管理需求。

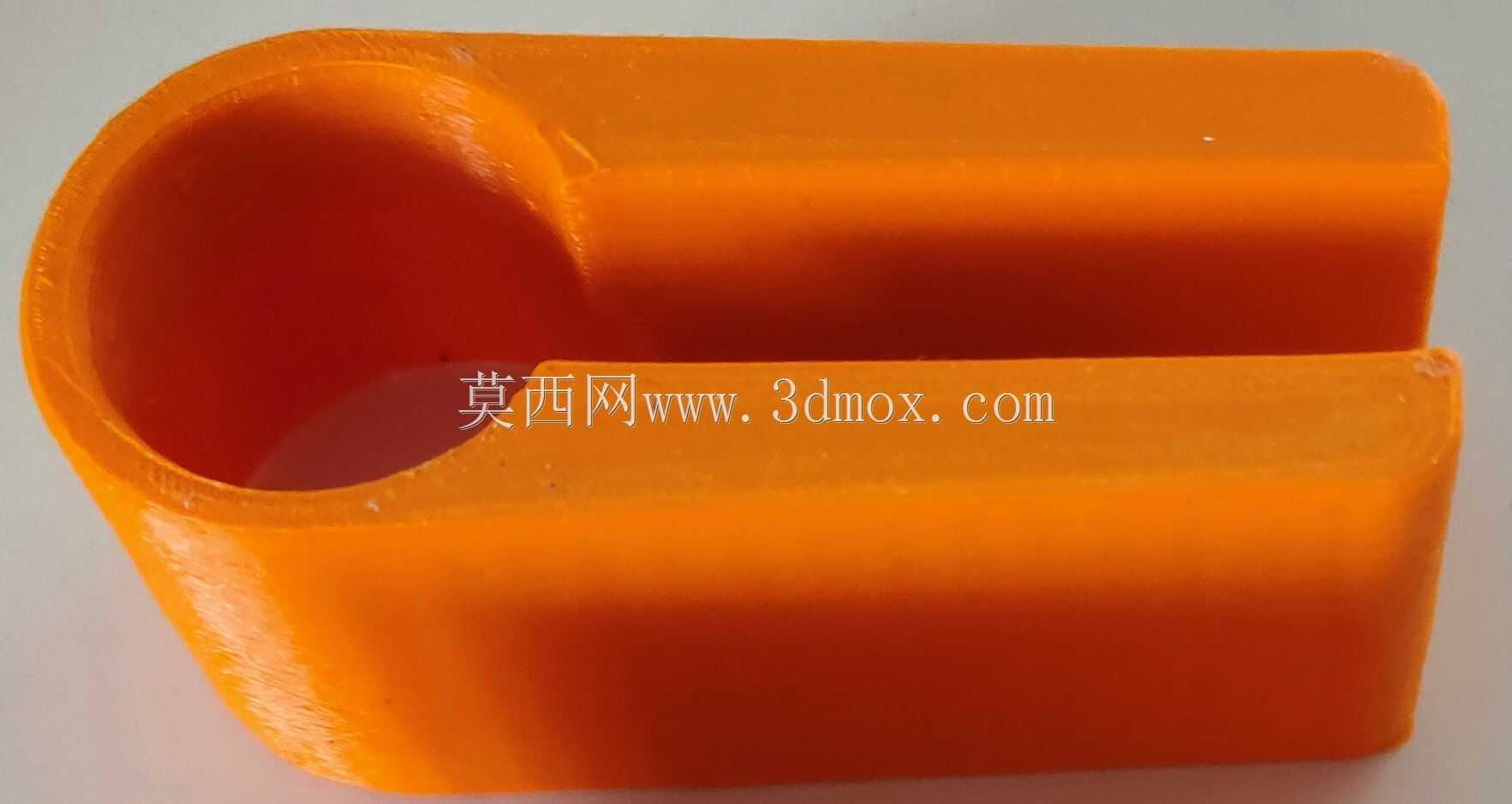

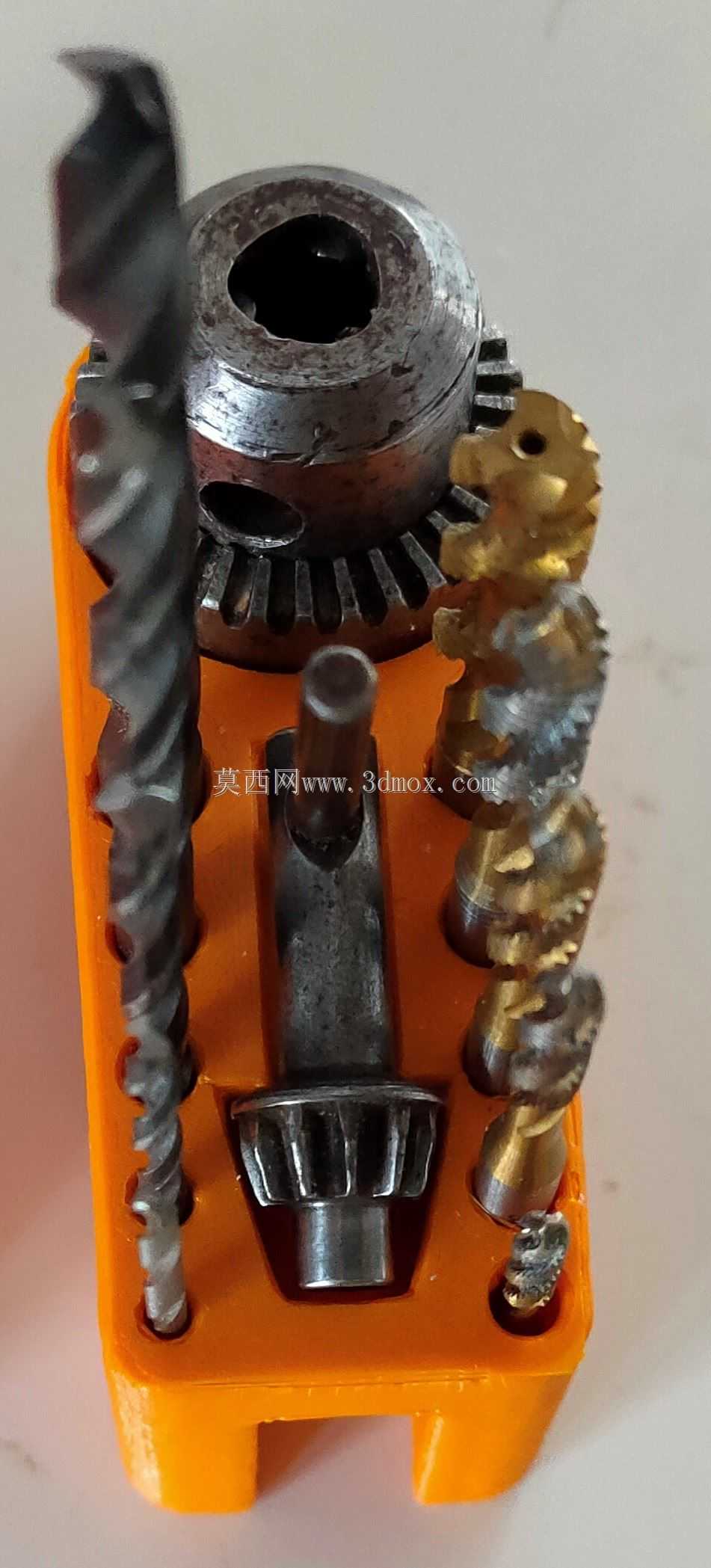

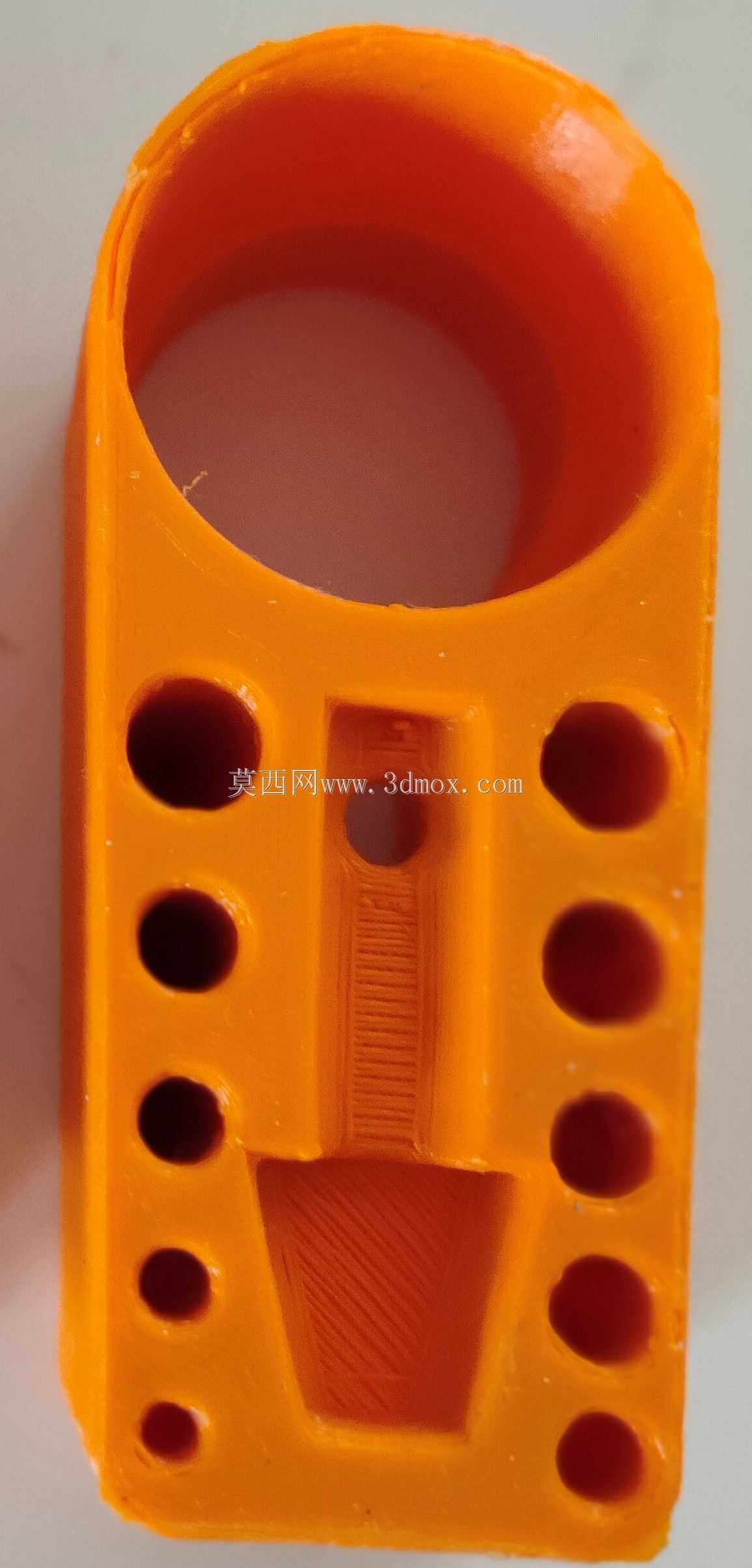

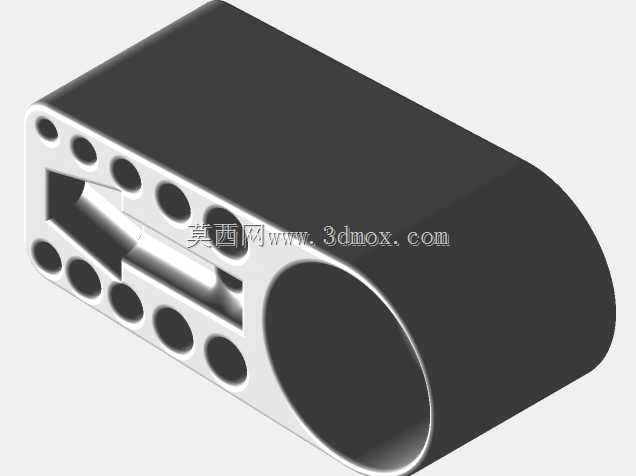

　　从结构功能来看，主体采用一体化的座式设计，上部设置大直径环形槽位，可容纳钻夹头这类体积稍大的配套工具，槽体内壁做了顺滑的圆弧过渡，避免取放时刮蹭工具表面。主体两侧对称排布多组阶梯式圆孔，孔径从下到上依次递增，分别适配M3、M4、M5、M6、M8规格的螺纹刀具，以及2.5mm到6.6mm区间的常用钻头，每个孔位的深度经过匹配设计，刀具插入后刃口不会触碰到孔底，同时露出足够的握持长度，单手即可快速拔取归位。正面预留的内凹卡槽，可放置小型的丝锥扳手或者钻头深度规这类配套辅件，卡槽内部做了防滑纹理处理，辅件放入后不会因工位振动滑落。

　　设计思路上完全围绕一线操作的实际使用习惯展开，没有多余的装饰性结构，整体轮廓做了圆角处理，避免工位操作时磕碰剐蹭操作人员。整体尺寸控制在单手可握持移动的范围，可根据作业需求在不同工位间转移，底部做了微幅的加宽处理，放置在台面上时重心稳定，即便快速取放刀具也不会出现侧翻。孔位的排布间距经过反复校核，相邻孔位插入刀具后，手指取放时不会碰到相邻刀具，避免误碰导致刀具掉落。材质适配3D打印的成型工艺，壁厚设置均匀，无悬空的特殊结构，打印时无需额外添加支撑，成型后表面无多余毛刺，可直接投入使用。

　　从安装边界来看，这款收纳座无需额外的安装固定结构，底部为平面设计，可直接适配绝大多数木质、金属材质的操作台台面，若需要固定在垂直墙面或者工具架上，也可通过背面的平面区域粘贴双面胶或者加装螺丝固定，适配不同的工位布置需求。环形槽的直径设置为31mm，刚好适配常规的31mm规格钻夹头放置，槽深足够容纳钻夹头的主体部分，放置后不会出现歪斜倾倒的情况。两侧的刀具孔位深度统一设置为40mm，既保证短规格刀具插入后不会完全没入孔内难以取出，也能让长规格刀具插入后保持稳定，不会出现晃动倾斜的情况。

　　在实际使用场景中，这款收纳座可覆盖日常维修、单件小批量加工时的常用钻孔、攻丝刀具收纳需求，替代传统的工具盒零散存放方式，操作人员可直观看到所有刀具的规格排布，无需翻找即可快速拿到对应规格的刀具，有效减少作业中的无效耗时。同时直立式的插放方式，能让刀具刃口保持悬空状态，避免和其他工具磕碰造成刃口崩缺，延长小型刀具的使用寿命。结构上没有易损的活动部件，长期使用也不会出现结构失效的问题，日常清理只需直接擦拭表面即可，维护成本极低，适配车间复杂的作业环境。
