千分表配套自动停钢丝绳提升机构

　　在精密长度尺寸测量场景中，千分表作为接触式位移检测的核心量具，常需要配套可灵活调整测量触点位置、且到达预设测量位置后能自动锁止停止的提升机构，来适配不同装夹高度的被测工件，避免手动提拉测头时力度不当造成测头磕碰、或是测量过程中测杆移位带来的读数误差。这款配套千分表使用的钢丝绳提升机构，正是针对车间现场批量检测、工装台架集成测量的实际需求设计，解决了常规千分表测杆提升操作空间受限、到位后无法自动保持位置的痛点。

　　从实际使用场景来看，该机构常被集成在专用检具、多参数综合测量台架上，当被测工件放置到定位工位后，操作人员可通过提拉机构尾部的操作端头，带动柔性钢丝绳牵引千分表测杆抬起，待工件定位完成后松开操作端，测头在千分表内部测力弹簧作用下下压接触工件表面，当测头到达稳定接触位置时，机构内置的自动停止结构会锁止钢丝绳的回退行程，避免测杆过度下压造成测头磨损或是工件表面压伤，尤其适合薄壁零件、软质金属工件的精密测量作业，也能在自动化上下料的测量工位中，配合气缸等执行元件完成测头的自动提升与到位锁止，减少人工操作的干预步骤。

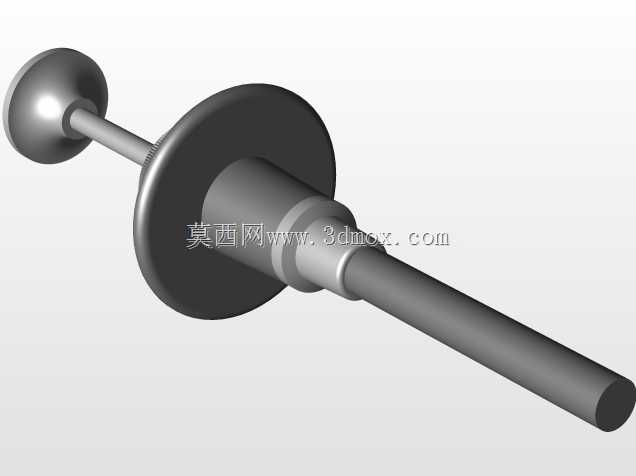

　　在功能特性设计上，该机构采用柔性钢丝绳作为力传递介质，相比刚性拉杆结构，能适应台架内部复杂的走线路径，不需要严格的直线安装空间，可绕过台架内的其他支撑结构、气路电路管线完成装配，适配性更强。机构两端分别设计了与千分表测杆尾部、操作端的连接结构，靠近测头的一端采用金属锥形接头，可直接卡入千分表测杆尾部的安装孔，不需要额外加工连接位；操作端采用带法兰盘的限位端头，法兰盘可作为操作时的受力面，也能作为机构安装时的轴向定位面，限制机构整体的窜动。自动停止功能依靠钢丝绳内部的阻尼锁止结构实现，当钢丝绳受到的回拉力小于千分表内置弹簧的测力阈值时，锁止结构会自动抱紧钢丝绳，保持当前的长度位置，不需要额外设置锁紧旋钮或是定位销，操作流程更顺畅，单手即可完成测头提升与释放的全部动作。

　　从设计思路层面，该结构优先考虑了测量场景下的可靠性与无干扰性，整体没有多余的突出结构，不会在测量过程中与被测工件、台架定位结构发生干涉。柔性钢丝绳的外层包裹有耐磨防护层，长期反复提拉摩擦不会产生金属碎屑，避免碎屑掉落到被测工件表面或是千分表测量杆的配合间隙中，影响测量精度。机构的整体重量控制在较轻的区间，不会对千分表测杆施加额外的轴向负载，保证千分表的测力始终处于出厂标定的范围内，不会因为附加重量导致测量力偏大，带来测量系统误差。

　　外形尺寸与安装边界方面，该机构适配测杆行程范围内的千分表使用，柔性段的长度可根据台架的实际安装距离调整，固定段的金属接头直径与千分表测杆尾部安装孔适配，操作端法兰盘的直径满足手指按压提拉的操作空间需求，安装时只需要在台架的对应位置开设与钢丝绳外径匹配的过孔，将操作端法兰盘贴合在台架外侧固定即可，不需要额外设计复杂的安装支座，能直接适配多数现有标准千分表安装支架的改造需求，不需要对原有检具结构做大规模改动。在长期往复使用的工况下，钢丝绳的柔性特性不会出现刚性拉杆常见的弯曲变形、卡滞问题，维护时只需要定期擦拭钢丝绳表面的灰尘油污，即可保证动作顺畅，适合车间生产现场的复杂使用环境。
