塞尔达传说大师剑写实复刻结构设计

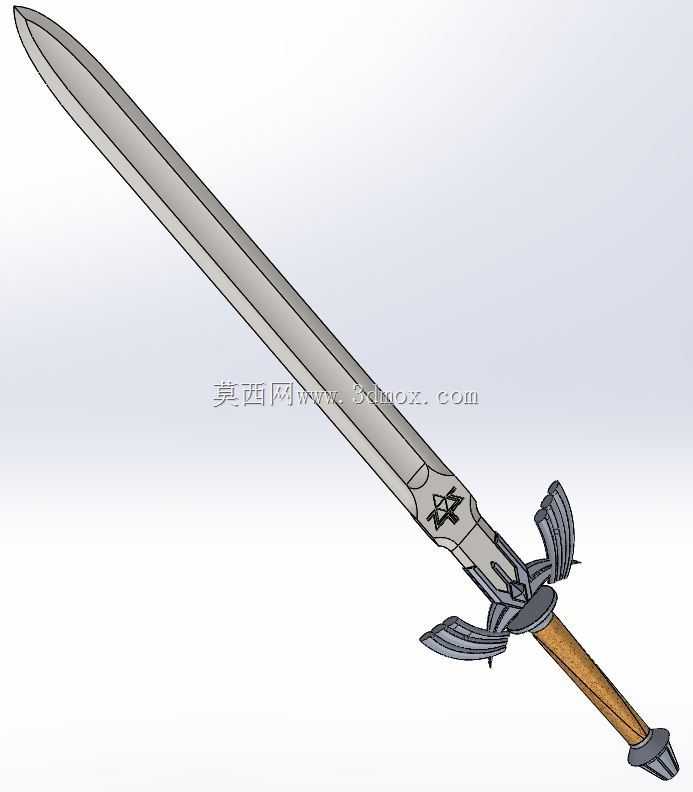

　　本次完成的大师剑结构设计，最初的需求来自游戏IP周边的实体化落地场景，既需要满足收藏级道具的展示需求，也需要适配cosplay活动中的手持使用要求，同时还要兼顾小批量定制加工的工艺可行性。在前期结构拆解阶段，首先将整剑拆分为剑身、护手、鞍座、剑柄、剑首五个独立装配单元，每个单元的连接结构都做了适配不同加工材质的预留设计，可根据实际使用场景选择扁钢、铝合金、钛合金或者实木作为加工基材，不同材质对应的连接公差带做了0.1-0.3mm的差异化预留，避免因材料热膨胀系数差异导致装配过松或过紧。

　　剑身部分的设计核心是还原原作的菱形钻石切面造型，同时兼顾实体结构的强度，剑身主体采用变截面设计，从靠近护手位置的8mm厚度逐步收窄至剑尖的1.2mm厚度，既保证了握持时的重心平衡，也避免了整剑重量过大导致长时间持握疲劳。剑身表面的蚀刻纹理区域做了0.2mm的下沉槽设计，可通过酸蚀工艺填充不同颜色的涂层，还原原作中三原力标识的视觉效果，下沉槽的边缘做了R0.3的圆角处理，避免蚀刻后出现毛边划手的问题。剑身与护手的连接采用1:12锥度的方隼结构，装配后可承受150N的横向弯折力不会松脱，相比传统圆柱销连接，锥度方隼的定位精度更高，反复拆装也不会出现定位偏移。

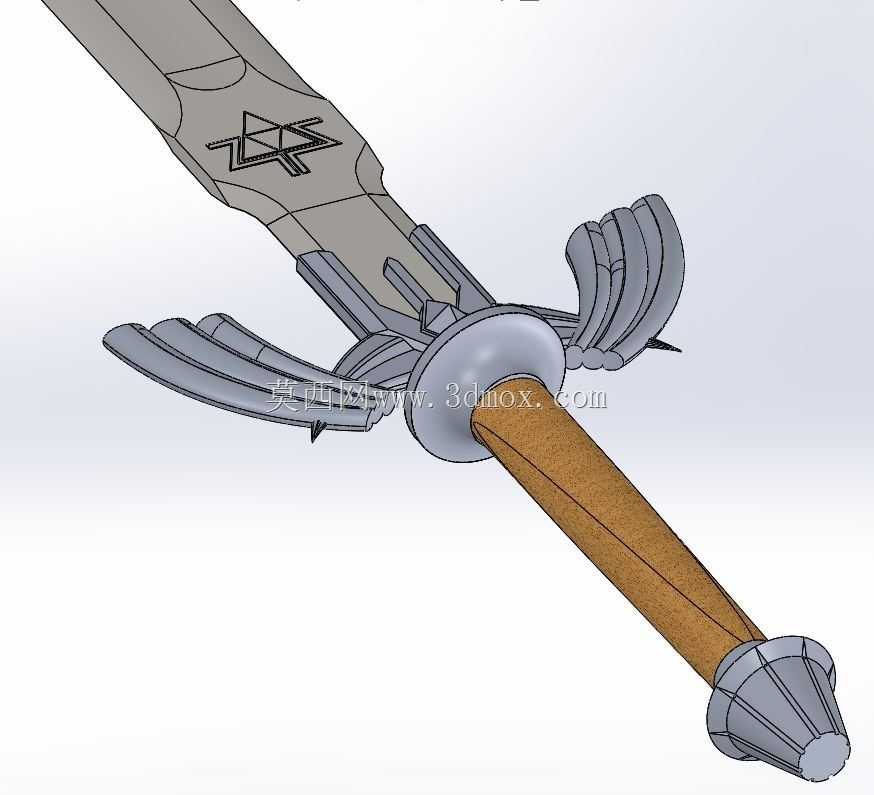

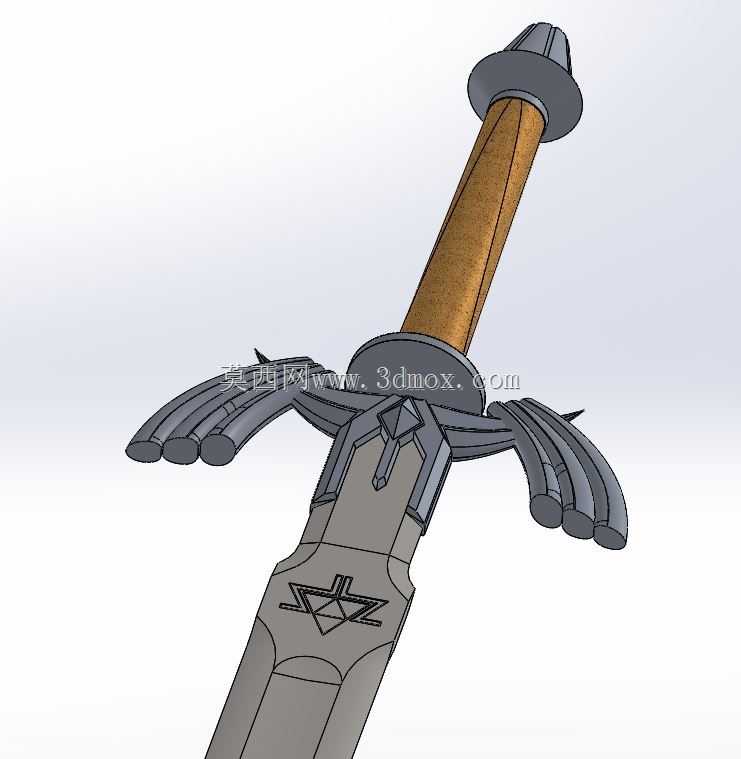

　　护手部分的翼型造型是整个设计的难点，原作中护手两侧的翼状结构带有明显的弧度，同时需要兼顾结构强度，设计时将护手内部做了中空加强筋结构，筋板厚度设置为2.5mm，在保证整体造型还原度的前提下，将铝合金材质下的护手重量控制在120g以内，避免整剑重心过于靠前。护手与鞍座的贴合面做了阳极氧化的工艺预留，贴合面预留0.05mm的氧化层厚度余量，氧化处理后可呈现原作要求的深蓝色哑光效果，不会出现装配间隙。鞍座部分的造型做了圆弧过渡处理，所有边缘的R角不小于2mm，避免持握时硌手，鞍座与剑柄的连接采用M4的内六角沉头螺丝，螺丝孔隐藏在鞍座靠近剑身的一侧，装配后完全看不到固定件，保证外观的整体性。

　　剑柄部分根据不同使用场景做了两种结构方案，用于展示收藏的版本采用实木车削成型，表面做0.5mm深度的螺旋防滑槽，可缠绕皮革绳提升握持手感；用于cosplay活动的版本采用铝合金空心管结构，内部预留配重块安装空间，可根据使用者的持握习惯调整整剑的重心位置，空心管的壁厚设置为2mm，既保证结构强度，也能最大限度降低整体重量。剑柄与剑首的连接采用螺纹结构，螺纹规格为M10*1.5，配合厌氧胶装配后可承受200N的拉拔力不会脱落，剑首的造型还原原作的圆台形结构，表面预留镀金工艺的挂具位，镀金层厚度建议控制在0.03-0.05mm，既保证钻石切面的金属光泽，也不会因为镀层过厚导致造型细节糊化。

　　在安装边界的尺寸控制上，整剑总长度控制在1100mm，其中剑身长度780mm，剑柄长度180mm，护手最大宽度220mm，整剑装配完成后的总重量根据材质不同控制在1.2kg-2.5kg区间，适配大多数成年人的单手持握需求。所有外露的金属边缘都做了倒钝处理，刃口部分做R1.5的圆角，完全满足公共场合展示及活动使用的安全要求，不会出现划伤风险。针对小批量加工的工艺适配，所有曲面结构都做了三轴CNC加工的工艺拆分，不需要五轴设备即可完成全部结构的加工，降低了生产落地的成本，每个装配单元的定位基准都做了统一设计，加工时可一次装夹完成所有关键尺寸的加工，保证批量生产时的尺寸一致性。
