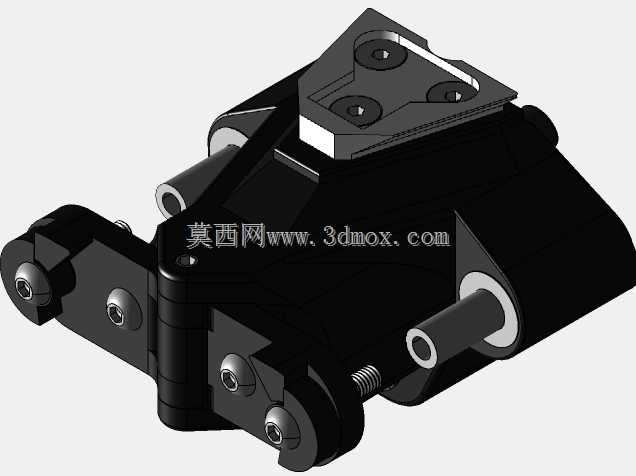

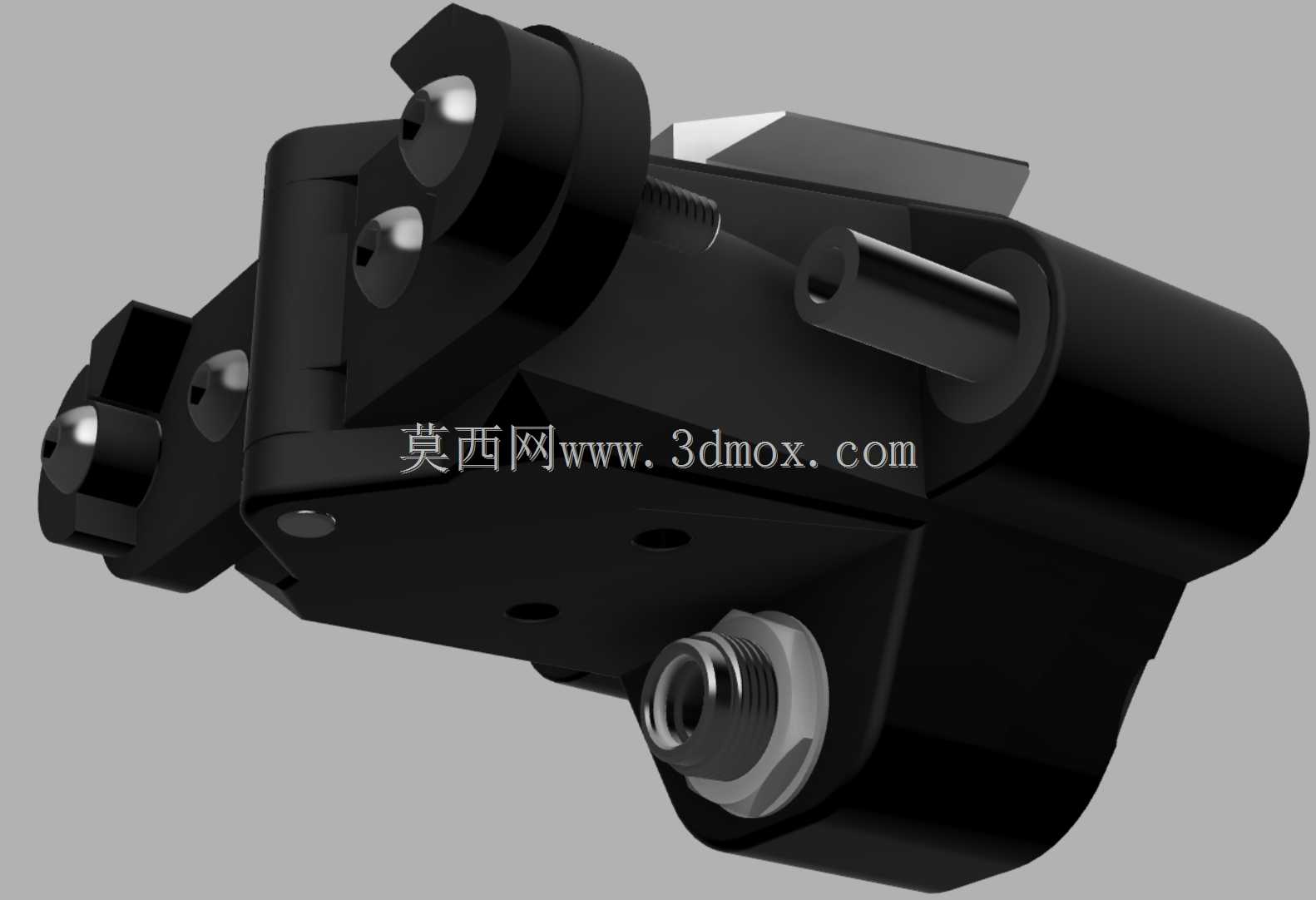

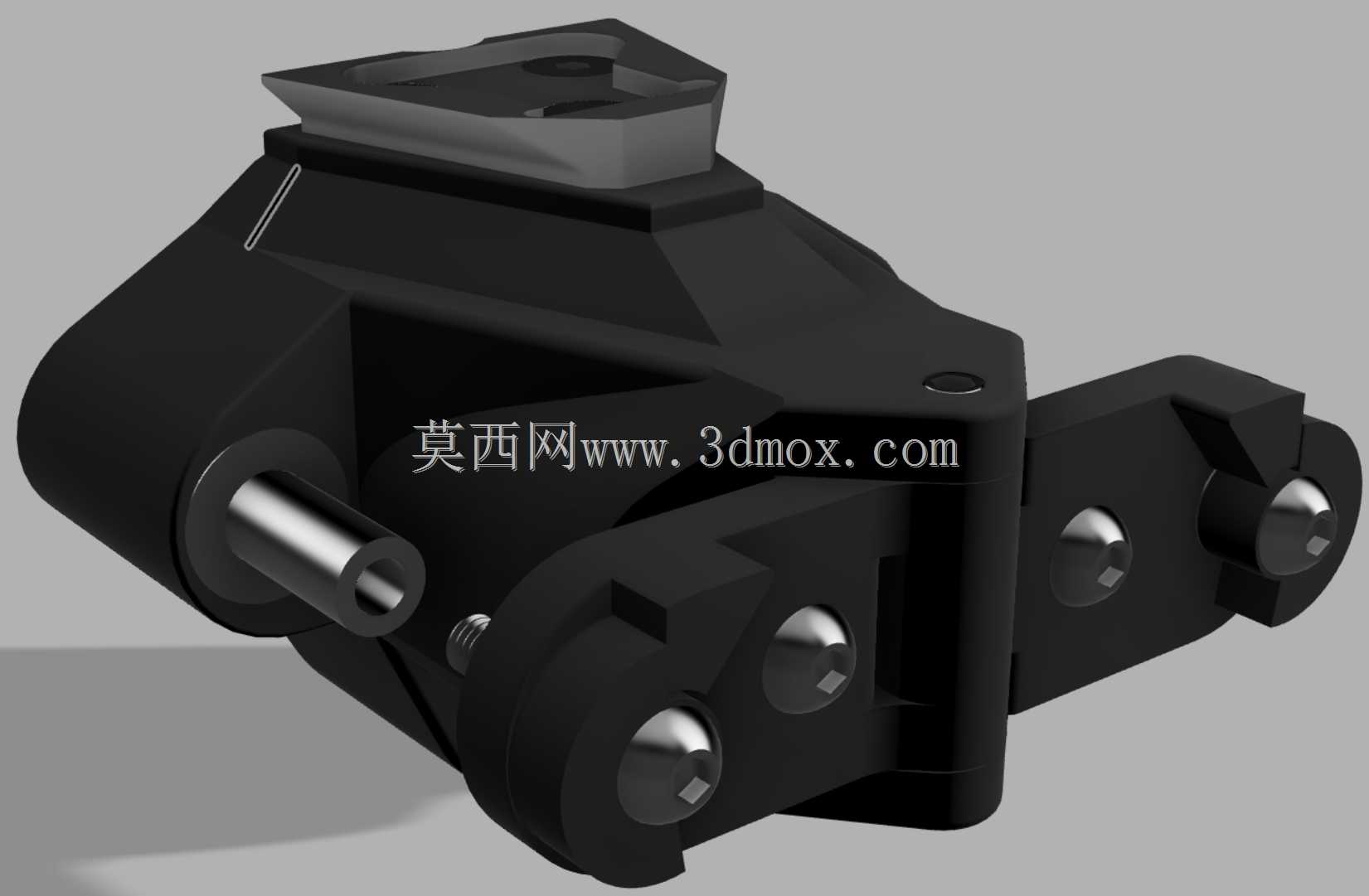

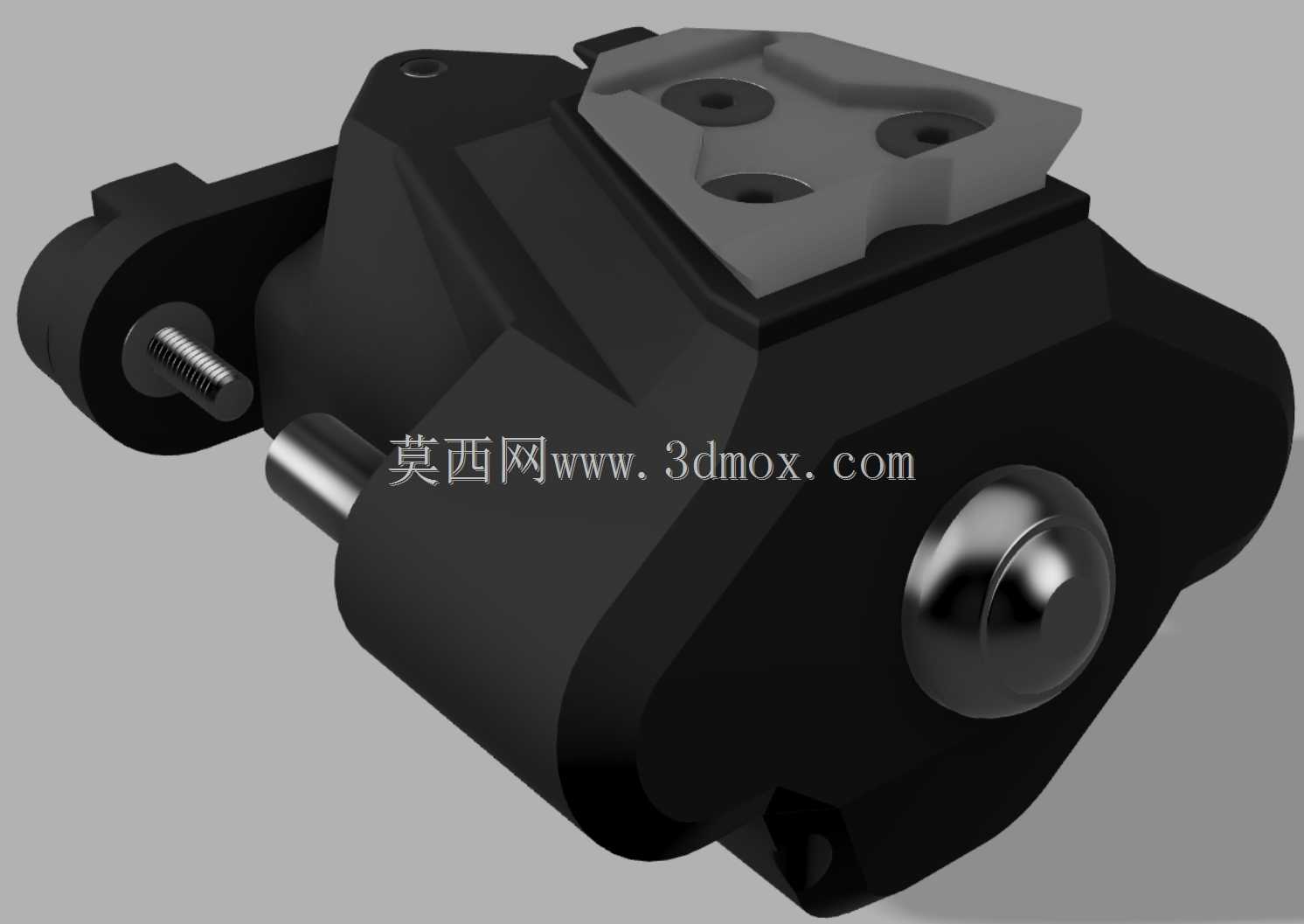

BNVG V2.1发音比诺桥夜视仪桥接结构

　　这款桥接结构主要应用于头戴式夜视装备的双目镜组连接场景，是夜视观测设备中实现双目视轴校准、镜组固定与姿态调节的核心承载部件，适配搭载FLCOS微显示屏的夜视成像单元，可满足户外夜间作业、低照度环境观测、特种作业场景下的双目夜视设备装配需求。从实际使用场景来看，这类桥接结构需要在频繁的佩戴晃动、户外温差变化、偶发的淋水溅水工况下保持结构稳定性，因此设计阶段就将IP68级防水作为核心性能指标，所有配合面的公差预留、密封槽位的尺寸设定都围绕长期防水可靠性展开，避免水汽进入镜组内部损坏显示与成像元件。

　　设计过程中优先适配增材制造工艺的成型特性，没有采用传统机加工件的多零件拼接思路，而是将主体承载结构做了一体化构型优化，减少了不必要的紧固件数量，仅在镜组锁紧、转轴调节位置保留标准紧固件安装位，既降低了装配复杂度，也减少了拼接缝隙带来的密封隐患。结构上预留的双侧转轴位，可实现单侧镜组的独立翻折调节，适配不同使用者的瞳距差异，同时转轴位置的阻尼结构安装位做了沉台设计，保证调节时的阻尼手感均匀，不会出现佩戴过程中镜组自行移位的问题。

　　从安装边界来看，主体结构的顶部预留了与头戴支架连接的快装接口，接口的卡槽尺寸兼容主流夜视仪头盔挂载支架的标准规格，不需要额外加工转接件即可完成装配；两侧的镜组安装位做了同轴度公差约束，保证装配后双侧目镜的光轴平行度符合人眼观测的舒适要求，避免长时间佩戴出现视疲劳。主体侧面的穿线孔位做了密封台阶设计，装配时配合密封圈即可实现线缆穿出位置的防水，不会因为走线破坏整体密封性能。

　　结构的外形做了多面切角的轻量化处理，在保证结构强度的前提下尽可能去除非承载区域的材料余量，降低整体重量，减少长时间头戴佩戴时的颈部负担。所有外露的棱角位置都做了圆角过渡，避免佩戴操作时划伤衣物或皮肤，紧固件安装位全部做了沉头处理，保证外表面没有凸起的尖锐结构。前端的挡边结构可在镜组意外受到磕碰时提供一定的防护缓冲，避免外力直接传递到显示镜组的脆弱连接位置。

　　考虑到增材制造的工艺特性，所有悬空结构的设计角度都符合无支撑成型的要求，减少后期支撑去除的工作量，同时成型后的表面质量更容易控制；配合面的公差预留充分考虑了增材制造的成型精度范围，不需要二次机加工即可满足装配要求，适合小批量快速试制与个性化定制场景的生产需求。锁紧螺丝的安装位做了加厚处理，反复拆装调节也不会出现螺纹滑牙的问题，结构的耐用性可满足长期户外使用的强度要求。
