多级阶梯式冲压工装模组结构设计

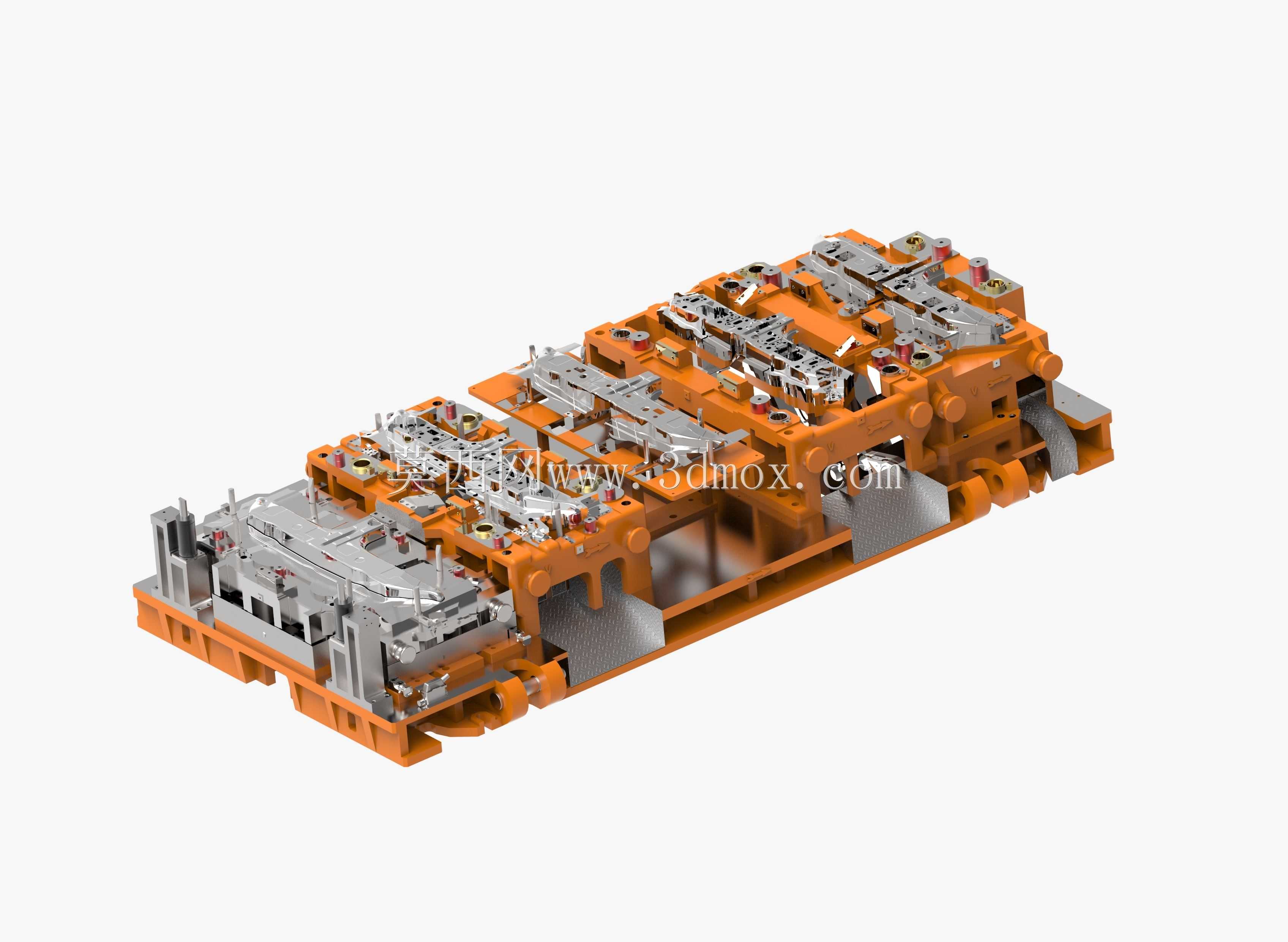

　　这套阶梯式工装模组主要面向连续冲压产线的多工序集成加工场景，在汽车结构件、家电五金配件的批量冲压生产环节应用广泛，能够在单次模组进给行程内完成冲裁、折弯、整型、侧修边等多道连续工序，替代传统单工序分散冲压的多台单机布局，大幅缩减产线占地面积与工件周转的辅助工时。从结构布局来看，模组采用上下分层的阶梯式排布逻辑，将不同冲压工序的加工单元沿料带进给方向按加工顺序阶梯布置，每个工位的加工高度根据工序成型需求做差异化设计，避免不同工位的凸模、凹模组件在合模过程中发生运动干涉，同时给每个工位的废料滑落预留足够的倾斜通道，减少冲压废料卡滞在模组内部造成的停机故障。模组的基座采用整体式铸铁框架结构，所有工位的安装基准面统一在基座上一次加工成型，

　　安装面的平面度公差控制在0.02mm以内，保证各工位组件安装后的同轴度与位置度精度，不需要在总装时反复调整基准，大幅缩短模组的现场装配调试周期。导向结构采用双侧加长导柱导套配合，导柱表面做高频淬火处理，表面硬度达到HRC58-62，配合自润滑铜套实现无额外注油的长期稳定运行，在高速连续冲压的往复运动中，导向精度保持性比普通导柱结构提升40%以上，能够适配最高120次/分钟的连续冲压节拍。各工位的凸模固定采用快换式压板结构，当某一工位的冲头出现磨损或崩损时，不需要拆解整个模组，只需要松开对应工位的压板螺丝即可快速更换冲头，把日常维护的停机时间压缩到10分钟以内。模组的进料端设置有双侧导料板与抬料销组合结构，

　　导料板的导向间隙根据料带厚度做0.05mm的预留，抬料销在开模状态下将料带托起3mm高度，保证料带在工位间进给时不会与下模型腔发生剐蹭，避免料带表面出现划伤影响成品外观质量。在成型力较大的折弯与整型工位，额外设置了独立的氮气弹簧压料结构，氮气弹簧的初始预压力根据成型所需的压料力做匹配选型，保证成型过程中料片始终被均匀压紧，不会出现成型偏移、起皱等质量缺陷。模组的安装边界尺寸适配常规200T闭式冲床的工作台安装规格，底座上的安装槽采用通用T型槽间距设计，不需要额外制作过渡转接板即可直接固定在冲床工作台上，上模的模柄连接尺寸符合通用冲床的滑块安装标准，能够快速完成与不同品牌同吨位冲床的适配。在安全防护设计上，

　　模组的两侧设置有可拆卸的安全防护挡板，防止冲压过程中废料崩溅造成人员伤害，同时在误送料检测工位预留了传感器安装位置，可接入冲床的安全控制系统，当料带进给位置出现偏差时自动触发停机信号，避免误冲压造成模组损坏。整套结构的设计过程中，所有易损件都采用行业通用的标准规格尺寸，备件采购不需要单独定制，能够降低生产现场的备件库存压力，同时各工位的工序排布经过成型仿真验证，材料的成型流动路径经过优化，减少成型过程中的应力集中，提升成品件的成型合格率。
