户外移动式熏烤熏制加工设备结构设计

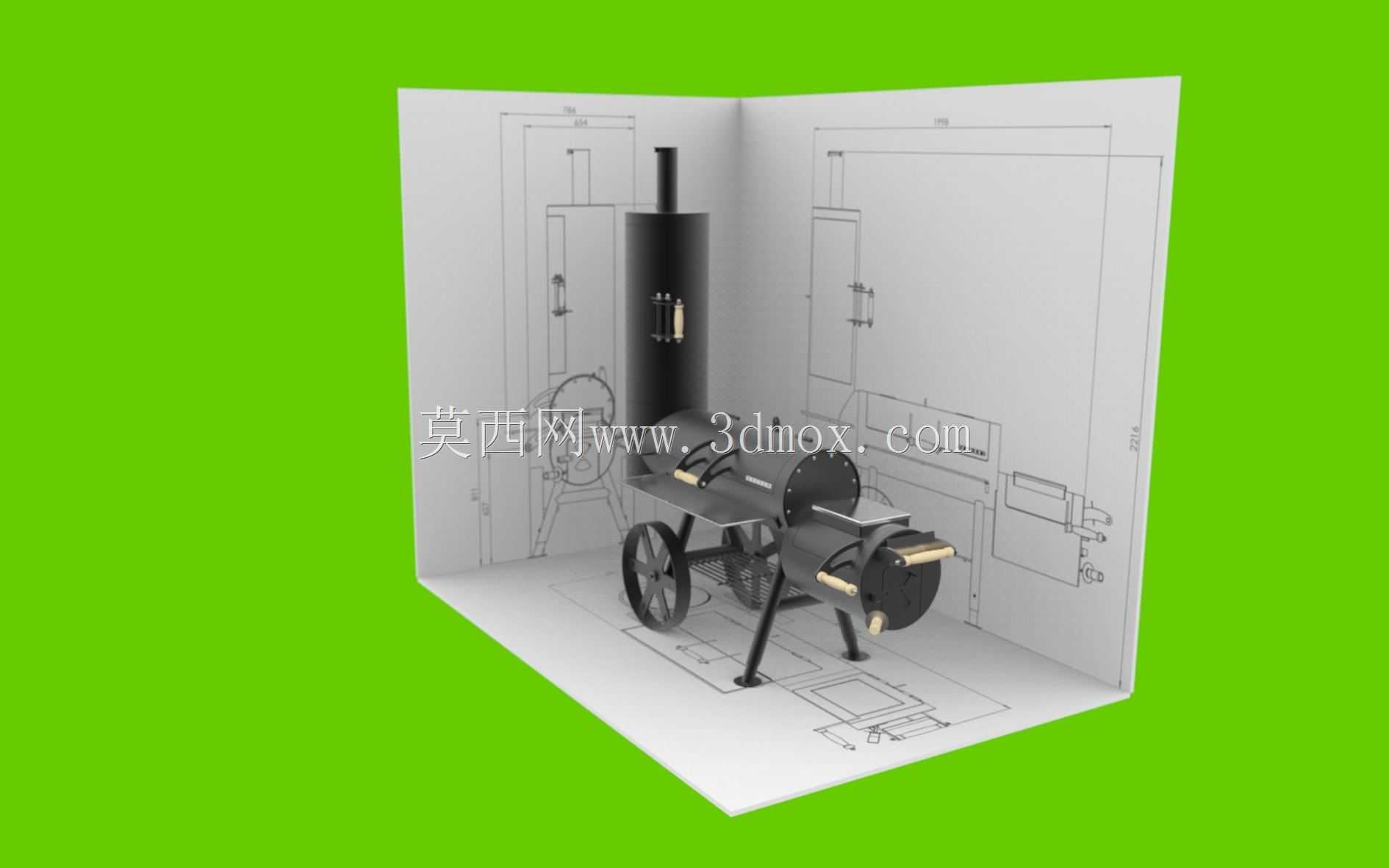

　　这款轮式可移动熏制设备，主要面向户外食材熏制、小型作坊式烟熏加工场景设计，可满足肉制品、豆制品等食材的低温烟熏、烘烤加工需求，适配无固定安装点位的流动加工、户外营地配套、小型农副加工点的使用场景。从结构设计逻辑来看，整体采用立式熏腔搭配卧式加工腔体的组合布局，底部设置两个大直径行走轮搭配前部支撑支脚，移动时可倾斜设备依托轮组推行，就位后支脚接触地面保证放置稳定性，无需额外打膨胀螺栓固定，安装边界仅需预留1.2米见方的平整硬质地面即可，设备整体高度约1.4米，卧式腔体伸出长度约0.8米，周边预留0.5米操作空间即可满足上料、清灰、调温的操作需求。立式熏腔作为烟气发生与导流的核心结构，内部设置独立的发烟料仓，可放置木屑、糖料等发烟介质，

　　燃烧产生的烟气通过腔体内置的导流板均匀送入卧式加工腔体，避免烟气直吹食材导致局部熏制过度；立式腔体顶部设置排烟管，可通过调节排烟管上的挡板开度控制腔体内的烟气浓度与留存时间，适配不同食材的熏制工艺要求。卧式加工腔体为食材放置的核心区域，腔体端部设置快开式密封门，门上配置耐高温锁紧把手，关闭后可保证腔体密封性，减少烟气外溢与热量流失；腔体内部设置多层可抽拉的置物格栅，可根据食材尺寸调整格栅层间距，单次可放置20-30kg待加工食材，腔体侧壁设置温度检测点位，可外接温度传感元件实时监测腔体内加工温度，方便操作人员调整发烟量与通风量。设备的支撑框架采用矩形钢管焊接成型，轮轴位置做了加强筋补强，避免推行过程中框架变形；所有与烟气、

　　食材接触的腔体部分采用耐热钢板折弯焊接成型，焊缝做连续满焊处理，避免漏烟，腔体外部做耐高温防锈涂层处理，适应户外潮湿、多尘的使用环境。从设计细节来看，前部支撑支脚采用高度可调结构，可适应不平整的户外地面，通过旋转支脚底部的调节螺母即可调整设备水平度，保证卧式腔体处于水平状态，避免加工过程中食材渗出的油脂向单侧流淌堆积；发烟料仓设置独立的加料小门，无需打开加工腔体即可补充发烟介质，减少加工过程中的热量与烟气损耗，加料门周边设置耐高温密封垫，关闭后可避免漏烟。设备整体没有复杂的电控与管路结构，所有操作部件均采用机械式结构，故障率低，维护时仅需定期清理腔体内积灰、检查轮组转动灵活性即可，无需专业人员进行维保，适配小型加工点、

　　户外经营场景的使用能力。在结构建模过程中，重点验证了轮组支撑的稳定性、腔体导流结构的烟气分布均匀性，通过模拟不同开度下的烟气流动路径，调整了立式腔体与卧式腔体连接位置的导流板角度，保证进入卧式腔体的烟气能够均匀扩散到各个置物层位置，避免出现上层食材熏制过度、下层食材熏制不足的问题；同时对框架受力做了校核，在满载食材、满料发烟的状态下，框架最大变形量控制在0.5mm以内，不会出现腔体变形漏烟、轮轴变形无法移动的问题。设备的操作侧预留了足够的操作空间，把手、锁紧件的位置均设置在人体站立操作时手可轻松触及的高度，无需弯腰或登高即可完成加料、开门、调整排烟挡板的操作，符合户外作业的人机工程要求。
