汽车侧围传输定位工装组件结构设计

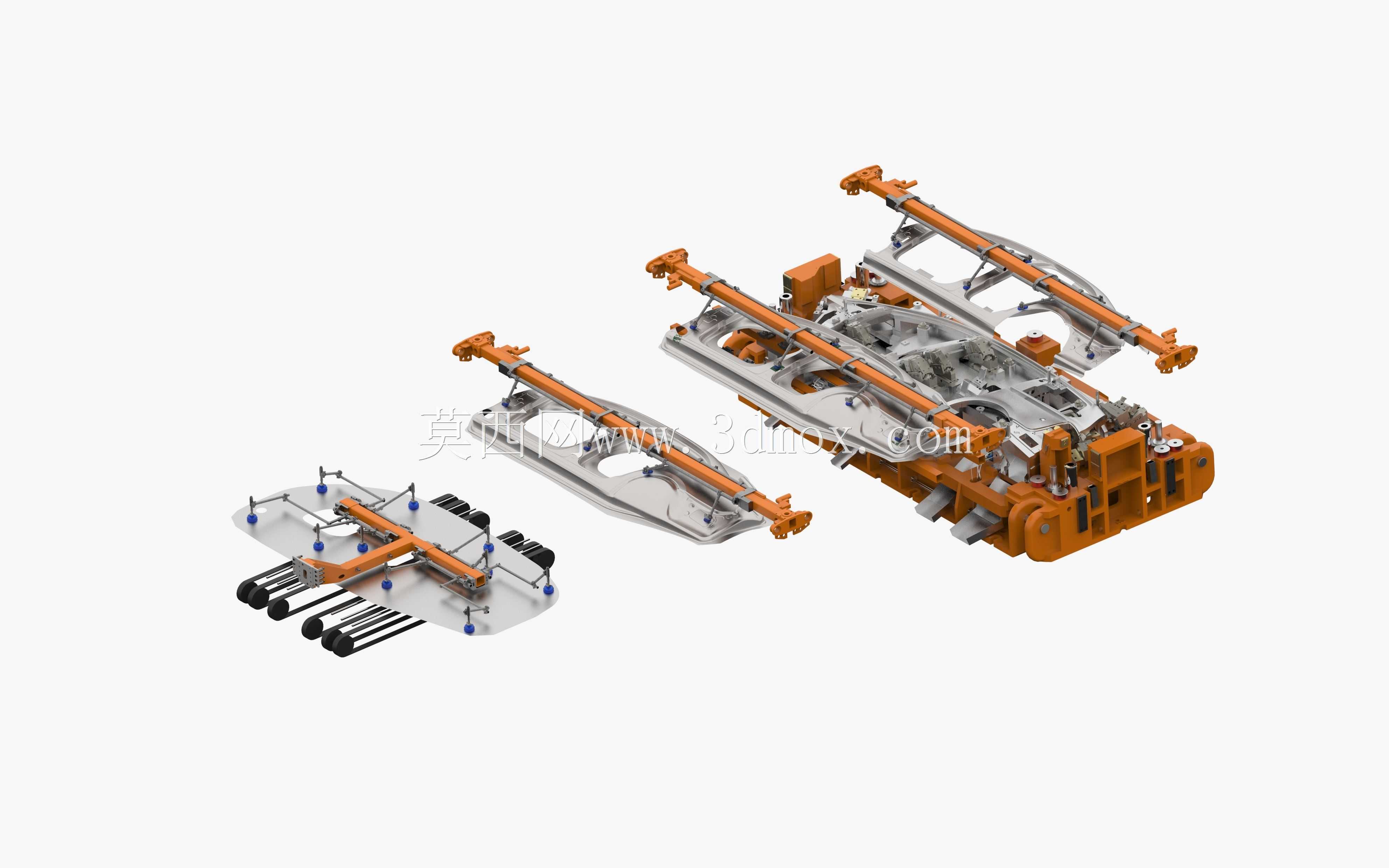

　　这套结构组件主要应用在汽车白车身焊装产线的侧围板件转运、上料定位工位，是焊装线侧围分线到主焊线转接环节的核心执行部件，日常作业中负责承接焊装完成的侧围分总成，完成板件的姿态校正、位置锁定后，配合输送线完成跨工位转运，也可适配不同车型侧围的柔性化生产切换需求。从结构组成来看，整套组件分为定位承载单元、滑移导向单元、驱动执行单元三个核心模块，定位承载单元采用型面块配合夹紧销的结构，型面块完全贴合侧围板件的外板支撑面，避免板件转运过程中出现形变，夹紧销对应侧围上的工艺孔位，插入后完成X/Y/Z三个方向的自由度锁定，防止转运过程中板件窜动偏移。滑移导向单元采用双直线导轨平行布置的结构，导轨安装面经过铣削加工保证平面度公差在0.02mm以内，

　　滑块采用带预压的重载型滑块，可承受侧围板件加上工装本体的总重量，同时保证长行程滑移过程中的直线度偏差不超过0.1mm，避免板件上料时出现位置偏差影响后续焊接精度。驱动执行单元采用气缸配合齿轮齿条的传动结构，气缸行程根据工位间的转运距离设定，齿轮齿条结构可保证两侧滑移架的运动同步性，避免单侧受力导致的导轨卡滞问题，同时在行程两端设置液压缓冲器，减少到位冲击对板件定位精度的影响。设计过程中首先需要确认侧围板件的工艺孔位坐标、型面数据，根据板件的重量分布确定定位点的布置位置，避免定位点距离过远导致板件悬空变形，同时要考虑焊装工位的作业空间，确定工装的整体安装边界，整体宽度适配产线的输送线宽度，高度方向避开焊枪的作业路径，

　　防止工装与焊接设备发生干涉。安装边界方面，整套组件的底部安装孔位采用标准化的间距设计，可直接适配现有焊装线的工装安装基座，不需要对现有产线基座进行额外改造，导向单元的安装基面预留了调整垫片的安装空间，可在现场安装时对导轨的平行度、水平度进行微调，补偿基座加工带来的误差。定位单元的型面块采用可拆卸式设计，通过螺栓固定在承载架上，后续切换车型时只需要更换对应型面块和定位销即可完成适配，不需要更换整套工装，大幅降低柔性产线的改造成本。在实际应用场景中，这类工装组件的运行稳定性直接影响白车身的焊接精度，若定位偏差超过0.5mm就会导致侧围与顶盖、地板的焊接间隙不均匀，影响整车的装配精度，因此设计时对各运动部件的公差配合要求较高，

　　定位销与工艺孔的配合间隙控制在0.1mm以内，导轨的安装平行度公差控制在0.05mm/m以内，同时在所有运动副位置设置集中润滑点，方便日常维护保养，减少长期运行带来的磨损误差。整套结构的受力经过仿真校核，在承受最大板件重量加上1.5倍安全系数的工况下，承载架的最大形变不超过0.08mm，完全满足焊装工位的精度要求，同时整体结构采用模块化设计，各单元可单独拆卸更换，减少设备维护的停机时间。
