脚踏式不锈钢坐便辅助支架结构设计

　　这套脚踏式不锈钢坐便辅助支架，主要面向行动不便人群的如厕辅助场景，也可适配公共无障碍卫生间、养老机构护理间、家庭适老化改造卫浴空间的加装需求，解决使用者落座、起身时下肢发力不足的支撑问题，同时兼顾公共场景下的无接触操作需求，减少手部接触卫浴设施带来的交叉污染可能。

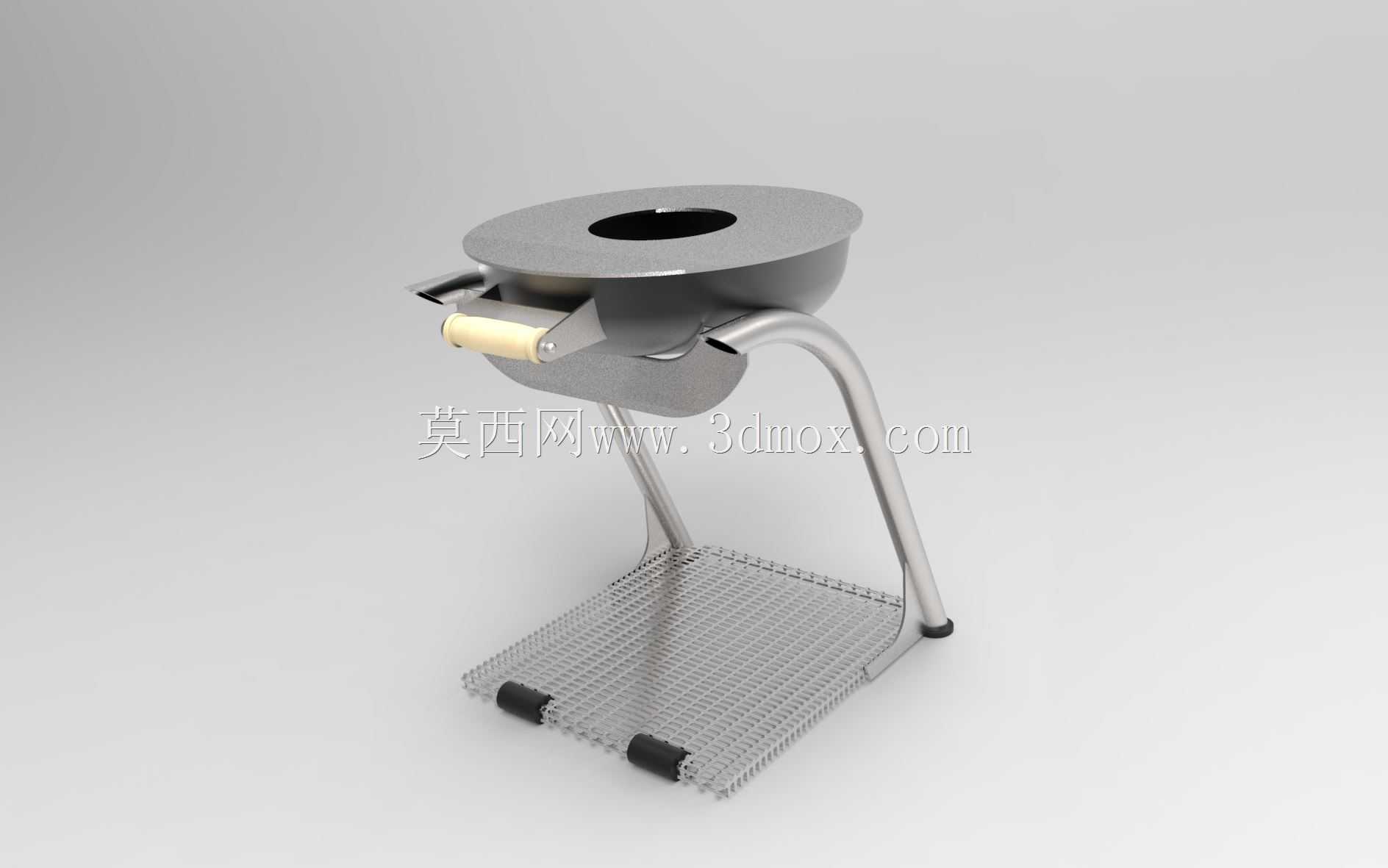

　　从结构功能来看，整套装置分为坐圈承载段、支撑弯管段、脚踏踩踏段三个核心部分。坐圈承载部分采用一体冲压成型的不锈钢盘状结构，中部开设适配常规坐便器内径的镂空开口，边缘做卷边钝化处理，避免尖锐棱边对使用者造成磕碰，盘体下方设置翻边加强筋，在1.2mm壁厚的基础上提升整体抗形变能力，静态承重可覆盖120kg以内的使用需求，适配绝大多数成年使用者的体重载荷。坐圈侧方设置的木质握持手柄，采用圆弧过渡安装座与金属盘体连接，手柄表面做光滑打磨处理，既可供使用者落座时手部借力支撑，也可作为起身时的辅助受力点，木质材质相比金属在低温环境下不会产生过强的冰凉触感，提升使用时的接触舒适度。

　　支撑结构采用两根对称布置的304不锈钢弯管，弯管做圆弧过渡处理，避免直角弯折带来的应力集中问题，弯管下端与脚踏踏板框架采用焊接连接，焊道做抛光打磨处理，消除焊渣与凸起，保证整体外观的流畅性，同时避免焊接位置藏污纳垢，适配卫浴空间高频次清洁的使用需求。弯管与坐圈承载段的连接位置设置可调节锁紧结构，可根据不同型号坐便器的高度差，在50mm范围内调整坐圈的安装高度，适配市面上绝大多数常规连体、分体式坐便器的加装尺寸，无需对原有坐便器进行打孔改造，降低加装施工的难度。

　　脚踏踏板部分采用网格状不锈钢冲压板制作，板面冲压出均匀的凸起防滑纹路，避免使用者踩踏时因鞋底沾水出现打滑问题，踏板下方设置三个橡胶防滑脚垫，分别布置在踏板前端两侧与后端中部，脚垫采用丁腈橡胶材质，既有足够的摩擦力保证装置放置时不会出现滑移，也可避免金属框架直接接触地面划伤瓷砖或卫浴地面。踏板的踩踏行程设置为15度，使用者轻踩踏板即可通过内部的联动结构带动坐圈完成抬升或下放动作，无需弯腰用手接触坐圈，满足公共场景下的卫生使用需求，联动结构内部设置阻尼缓冲件，坐圈下落时不会产生剧烈碰撞噪音，也避免夹手风险。

　　从设计思路层面，整套结构优先考虑卫浴场景下的耐锈蚀需求，所有金属构件均采用304不锈钢材质，表面做拉丝处理，既不容易残留水渍指纹，也可耐受卫浴空间常年高湿度、频繁接触清洁化学品的使用环境，相比普通碳钢喷塑构件，不会出现涂层脱落、基材锈蚀的问题，长期使用的维护成本更低。结构设计上尽量减少易积污的缝隙，所有连接位置均做平滑过渡处理，日常清洁时仅需用抹布擦拭即可完成清理，不存在难以清洁的卫生死角。

　　安装边界方面，整套装置的整体占地尺寸为长420mm、宽380mm，放置时仅需对齐坐便器前端位置，预留左右各100mm的操作空间即可完成布置，无需对原有卫浴空间的水路、电路进行改造，也不需要在墙面或地面打孔固定，依靠自身重量与底部防滑脚垫即可保持稳定，既适合固定场景的长期使用，也可临时加装在临时护理场景中，拆卸移动无需额外工具。结构的受力路径经过优化，使用者落座时的载荷通过支撑弯管直接传递到脚踏踏板框架，分散到地面接触的三个脚垫位置，不会对原有坐便器的陶瓷体施加额外载荷，避免长期使用造成坐便器开裂的风险。

　　在实际使用场景中，养老机构配置该类装置可降低护理人员的工作强度，使用者可借助扶手与脚踏结构自主完成如厕动作，减少护理人员的搀扶发力；公共无障碍卫生间配置该装置，可兼顾下肢障碍人群与普通使用者的需求，脚踏操作的模式也能提升公共设施的卫生水平；家庭适老化改造中加装该装置，无需更换原有坐便器，仅需放置到位即可使用，改造成本远低于更换智能坐便器或专用无障碍坐具，同时适配性更强，可根据后续使用需求随时调整位置或移除。
