户外移动式烟熏烧烤炉结构设计方案

　　该设备主要面向户外餐饮经营、家庭户外聚餐、小型食材熏制加工场景使用，核心功能是通过低温烟熏与高温烧烤结合的方式，完成肉类、豆制品等食材的熟化与风味赋予作业。整体结构采用分体式模块化设计思路，将烟熏发生腔、烧烤作业腔、移动支撑结构三个核心单元做集成化布局，既保证各功能单元独立作业互不干扰，又能通过快拆连接结构实现整体转运与快速部署。

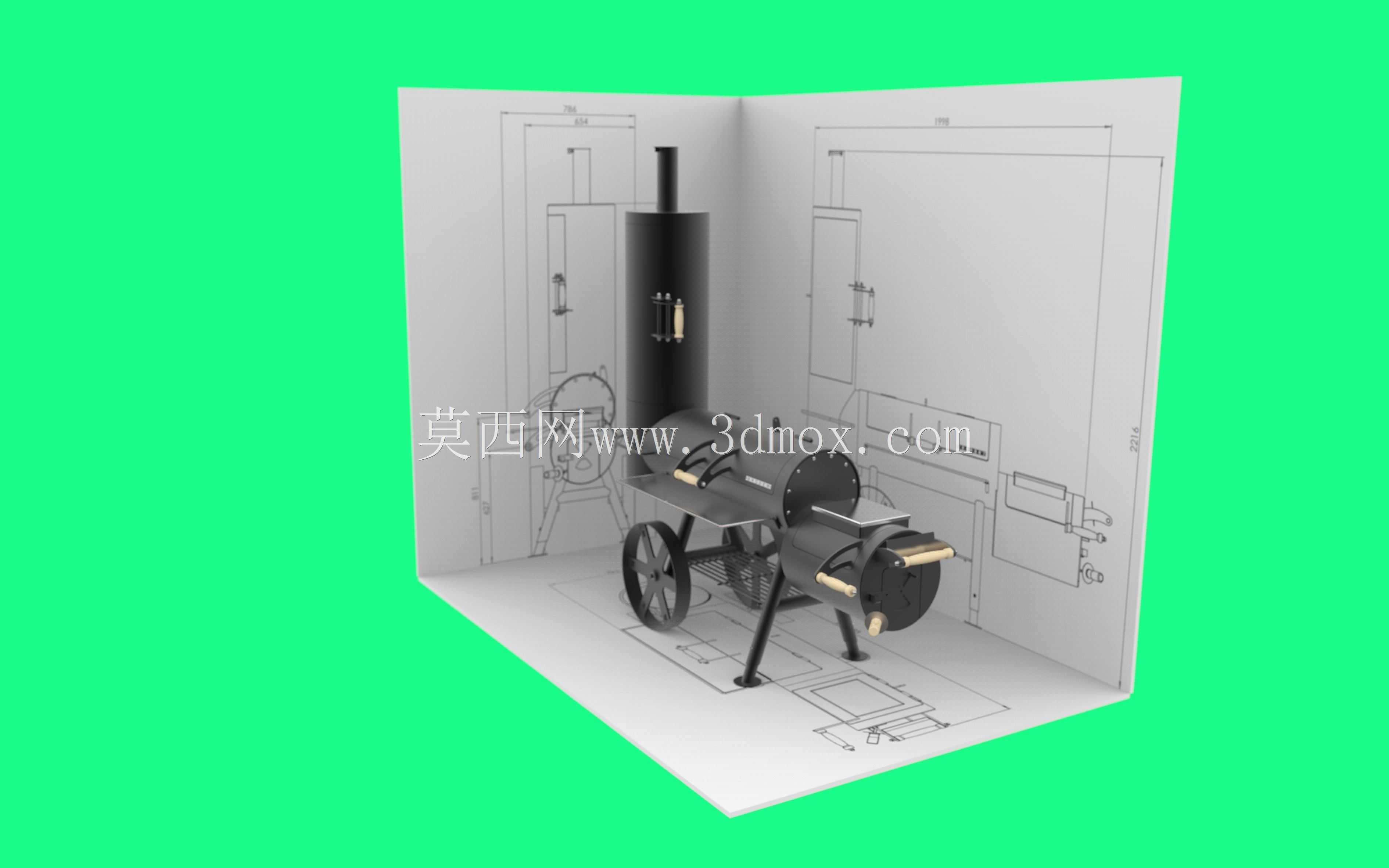

　　从结构布局来看，烟熏发生腔采用立式封闭筒体结构，筒体侧壁设置可调节开度的进风风门，顶部设置独立排烟管，可通过风门开度控制腔体内氧气供给量，进而调节烟熏物料的燃烧速率与腔体内温度，满足不同食材熏制时的温度、烟雾浓度需求，筒体侧面设置透明观察窗，可在不开启腔门的前提下实时观察内部烟熏物料燃烧状态与食材熏制进度，减少开门作业带来的温度波动与烟雾逸散。烧烤作业腔采用卧式筒形结构，与烟熏发生腔通过密封连接通道连通，烟熏产生的低温烟雾可在热压作用下自然流入烧烤腔，在烧烤作业同时实现食材的烟熏风味附着，烧烤腔内部设置可调节高度的烤网支架，可根据食材类型、烤制阶段调整食材与热源的距离，适配高温快烤、低温慢熏等不同作业模式，腔体两端设置可开合端盖，端盖上设置可调式排气口，可根据作业需求调节腔体内烟雾留存时间与湿度。

　　移动支撑结构采用带脚轮的框架式设计，框架主体采用方管焊接成型，底部配置两个定向脚轮与两个万向带刹脚轮，单人即可通过设备尾部的推移扶手完成设备的场地转移，脚轮刹车结构可在设备部署完成后锁定位置，避免作业过程中设备滑移。支撑框架上设置有可折叠置物托板，可临时放置待加工食材、作业工具，托板采用镂空格栅设计，避免作业过程中油污、积水积存。设备整体安装边界控制在合理范围内，长度方向不超过1.4米，宽度方向不超过0.7米，高度方向不超过1.6米，可适配常规家用庭院、户外摆摊摊位、小型农家乐操作间的空间部署需求，无需额外预留过大安装空间。

　　在细节设计上，所有与食材接触的部件均采用食品级耐高温材质制作，腔体内部做圆弧过渡处理，无清洁死角，作业完成后可直接用高压水枪冲洗内部残留油污与积碳，降低日常维护难度。各腔体连接位置采用耐高温密封填料做密封处理，减少作业过程中的烟雾泄漏，避免不必要的热量损耗，同时提升作业区域的环境舒适度。热源适配性上，该设备既可以使用木炭、果木作为烟熏与烧烤热源，也可通过加装燃气燃烧头组件，切换为燃气加热模式，适配不同使用场景的燃料获取条件。设备的重心经过优化设计，在满载食材与燃料的状态下，推移过程中不会出现前倾、侧翻风险，脚轮的承载能力经过校核，可满足长期户外不平坦路面的移动需求。

　　从实际作业逻辑来看，该设备可实现三种作业模式的独立切换：单独使用烟熏腔时，可完成低温长时间熏制作业，适合制作腊肉、熏肠、熏鱼等需要长时间烟熏入味的食材；单独使用烧烤腔时，可完成常规烧烤作业，适合快烤类食材的制作；两个腔体联动使用时，可实现先熏后烤或者边熏边烤的作业模式，赋予食材更有层次的风味。各功能单元的连接结构采用快拆式锁扣设计，无需额外工具即可完成腔体的拆分与组装，既方便日常深度清洁，也可根据作业需求单独使用某一功能单元，提升设备的使用灵活性。
