LoRa网关树莓派定制防护外壳结构

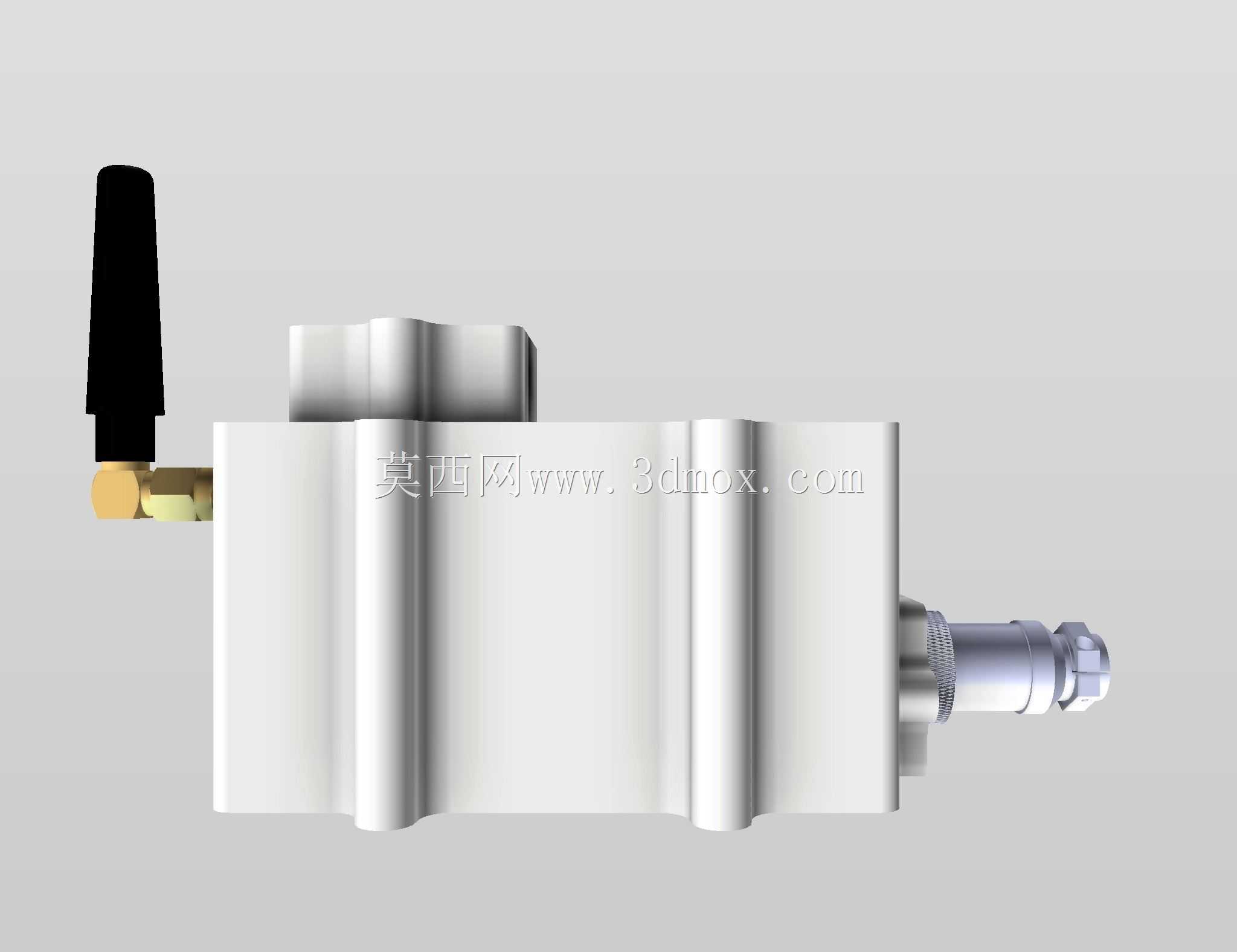

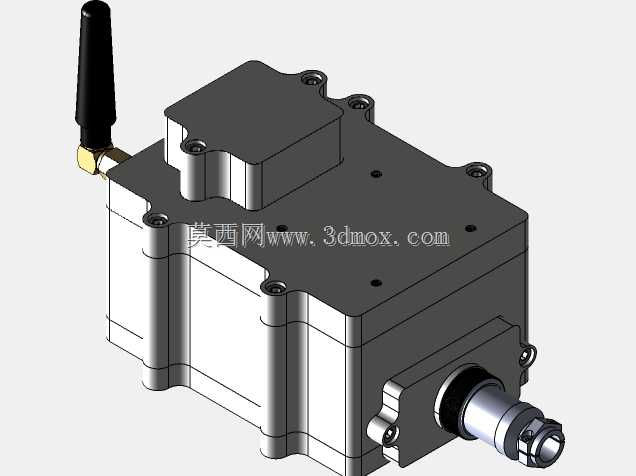

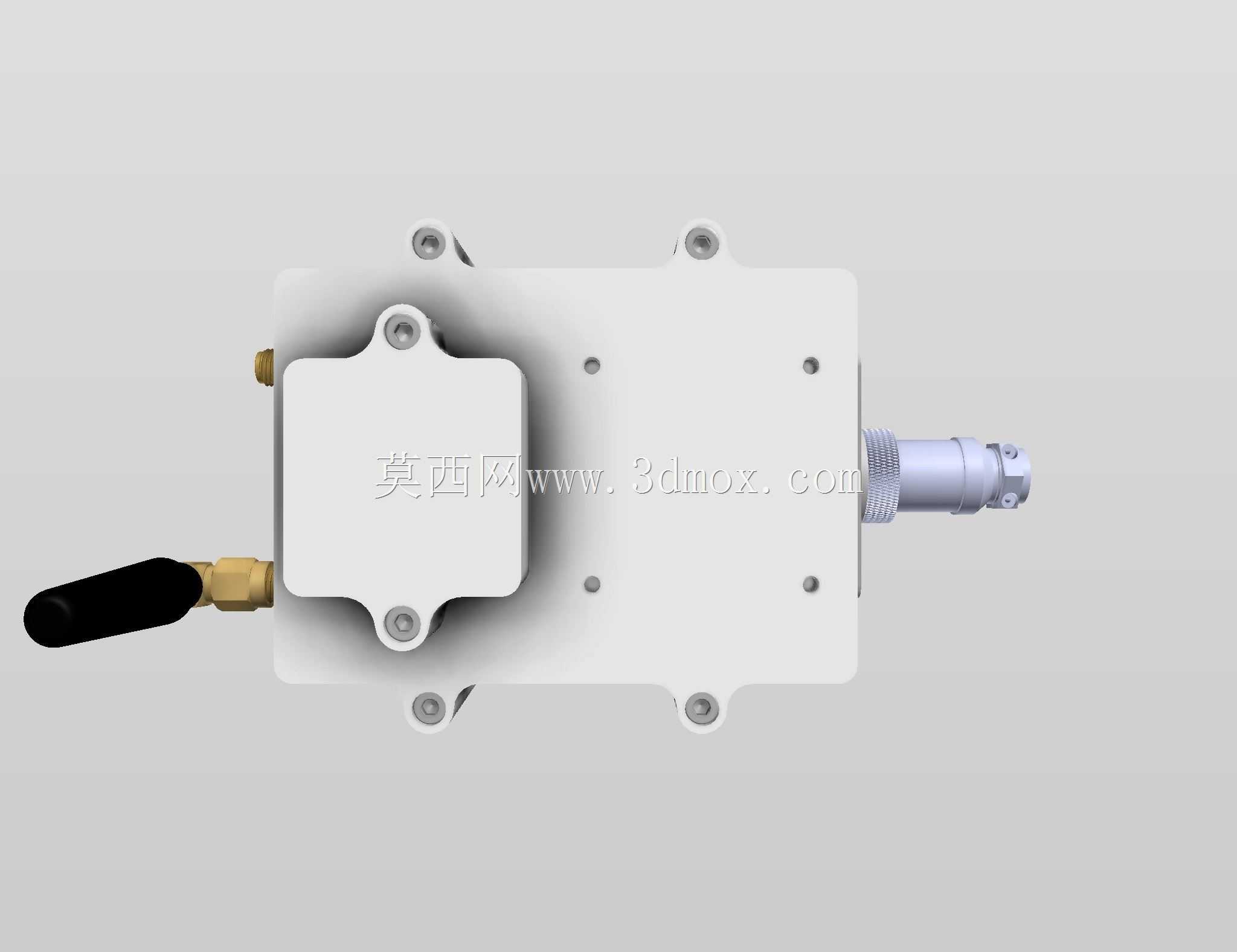

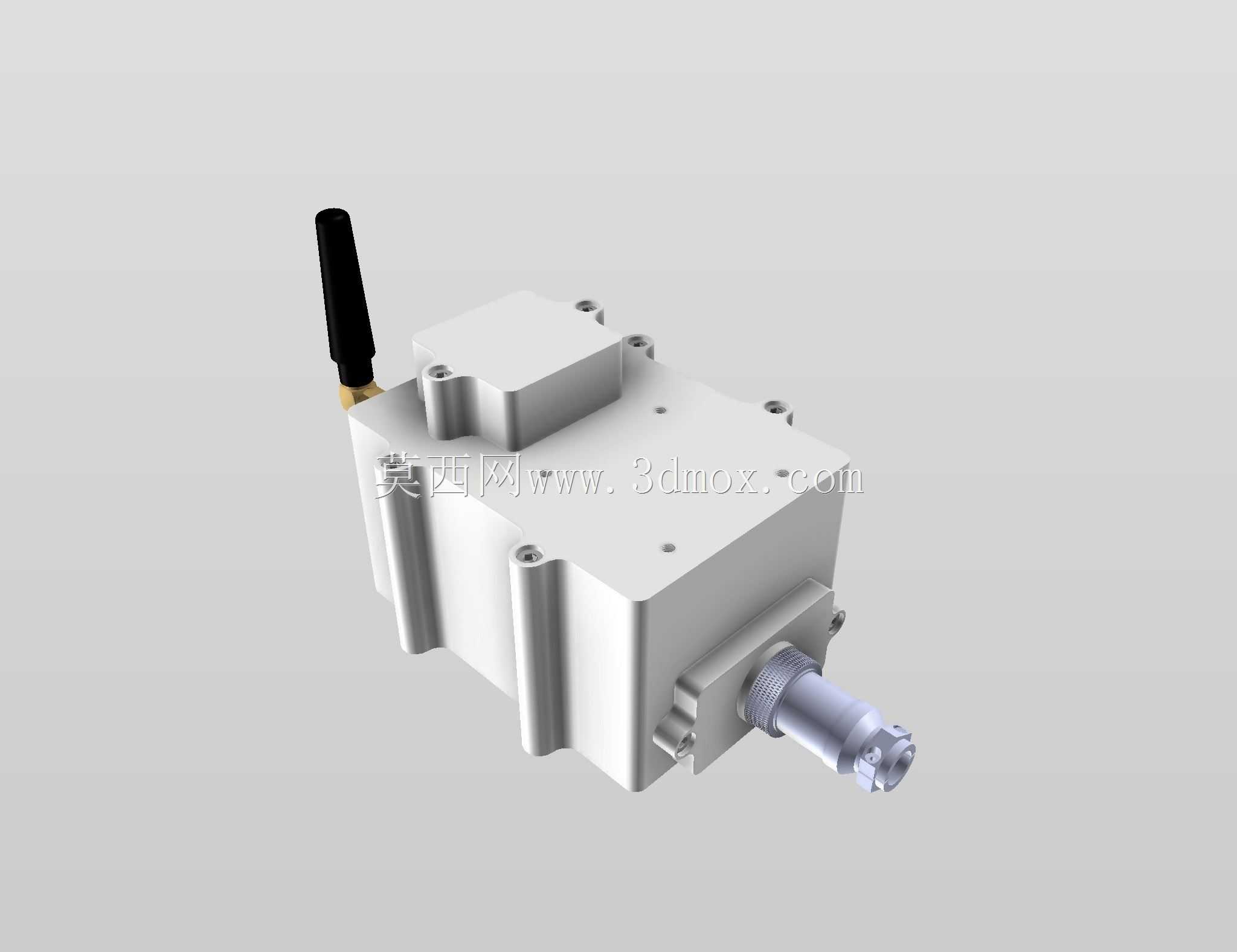

　　这套壳体针对户外分布式LoRa采集节点的部署痛点做了结构适配，核心承载Dragino PG1301集中器板与树莓派3核心板，可直接用于厂区周界、农田墒情、园区能耗等场景的无线传感网络组网。不同于通用工控盒的规整布局，设计阶段先梳理了两块板的接插件排布：PG1301的SMA天线座需从壳体顶部垂直引出，避免天线弯折带来的驻波比劣化，因此在壳体顶面预留了带密封沉台的天线过孔，周边做局部加厚处理，可承受SMA接头拧紧时的扭矩而不出现壳体开裂。树莓派的USB、HDMI、以太网接口则统一归集到壳体单侧立面，每个接口对应开设避让缺口，缺口边缘预留0.3mm的密封胶条压合余量，现场布线时可直接插接调试线缆，无需拆解上盖。

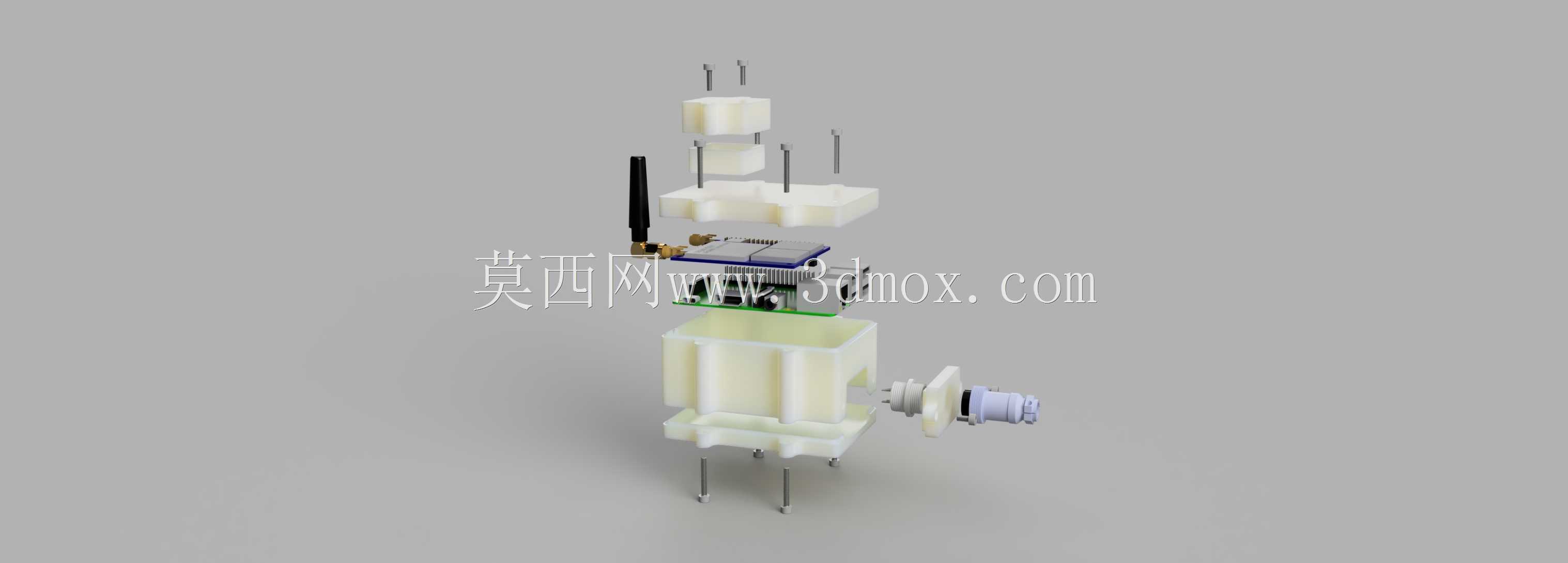

　　壳体内部的固定柱采用分层定位设计，下层四根定位柱对应树莓派3的安装孔位，柱高匹配PCB板底部元器件的最高突出量，防止板件底部焊点与壳底直接接触造成短路；上层定位柱则托举PG1301集中器板，两块板之间留出12mm的通风间隙，避免长时间运行时核心板热量传导至射频模块，影响LoRa芯片的发射稳定性。外壳外壁设置了多道竖向加强筋，既提升了壳体整体抗挤压能力，也能在户外暴晒环境下分散热应力，减少平面区域的翘曲变形量。底部安装法兰采用一体化延伸结构，四个安装孔位的孔距适配常规墙面抱杆支架的安装尺寸，孔内预埋铜质嵌件，反复拆装也不会出现塑料螺纹滑牙问题。壳体的合盖面采用止口搭接结构，上盖止口嵌入下盖凹槽内，凹槽可填充发泡密封圈，

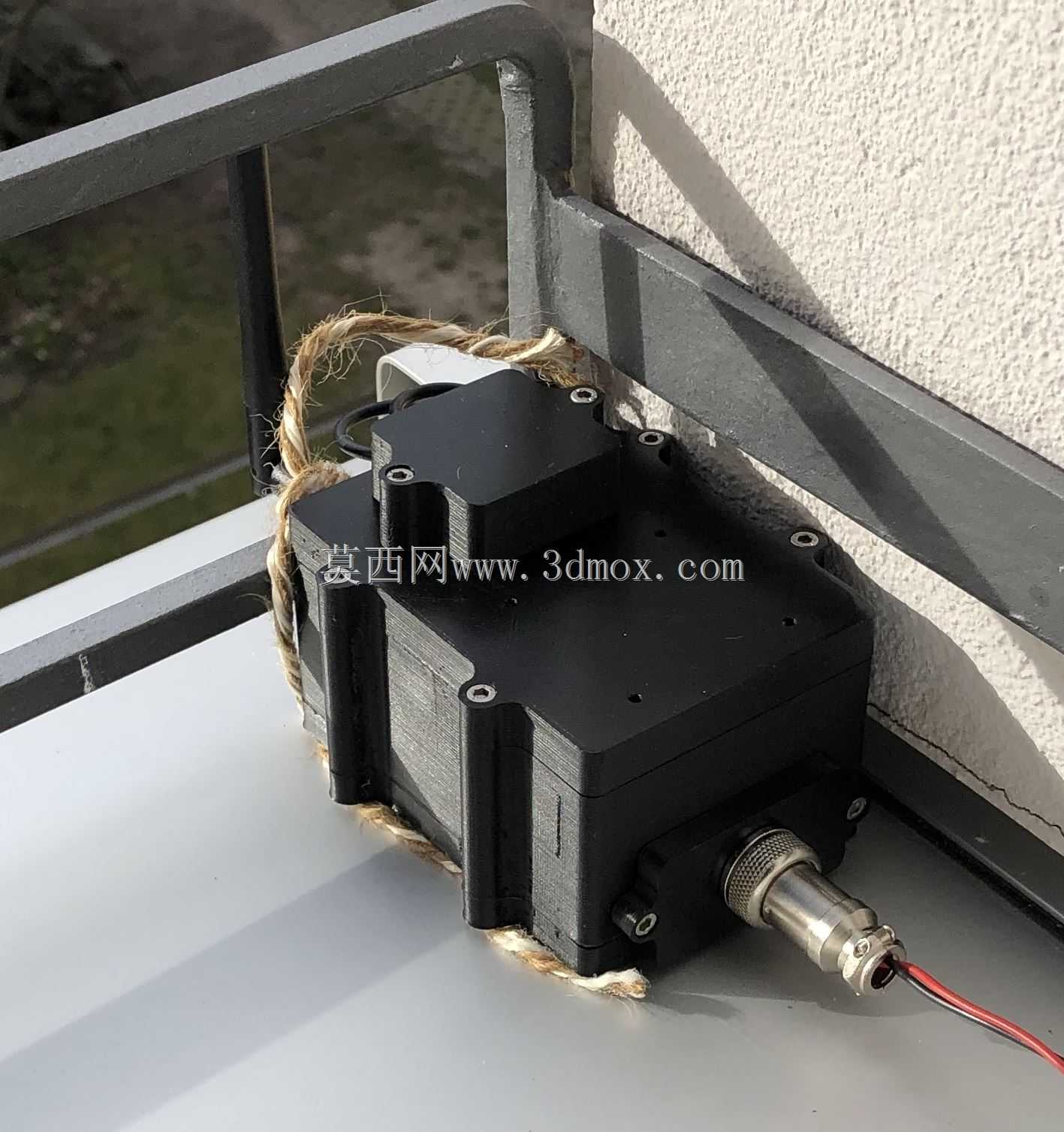

　　配合侧边的自攻螺钉锁紧，能够实现IP65级的防尘防水效果，适配露天、半露天的安装环境。天线安装位周边做了斜向导流面，雨天积水可顺着斜面快速排走，避免积水长期浸泡天线接头造成锈蚀。从安装边界来看，壳体整体宽度控制在110mm以内，可直接固定在直径50mm的监控杆、路灯杆上，不会占用过多安装空间；侧壁接口区域预留了线缆折弯半径，接入防水格兰头后线缆可自然向下弯折，避免线缆根部长期受力断裂。内部走线槽沿着壳体内壁布置，射频同轴线、板间排针连接线可顺着线槽固定，不会出现线缆堆积遮挡散热间隙的问题。针对野外部署可能遇到的外力磕碰，壳体边角全部做了R5圆角过渡，既消除了安装时的锐边安全隐患，也能在受到侧向撞击时分散冲击力，避免边角处直接碎裂。

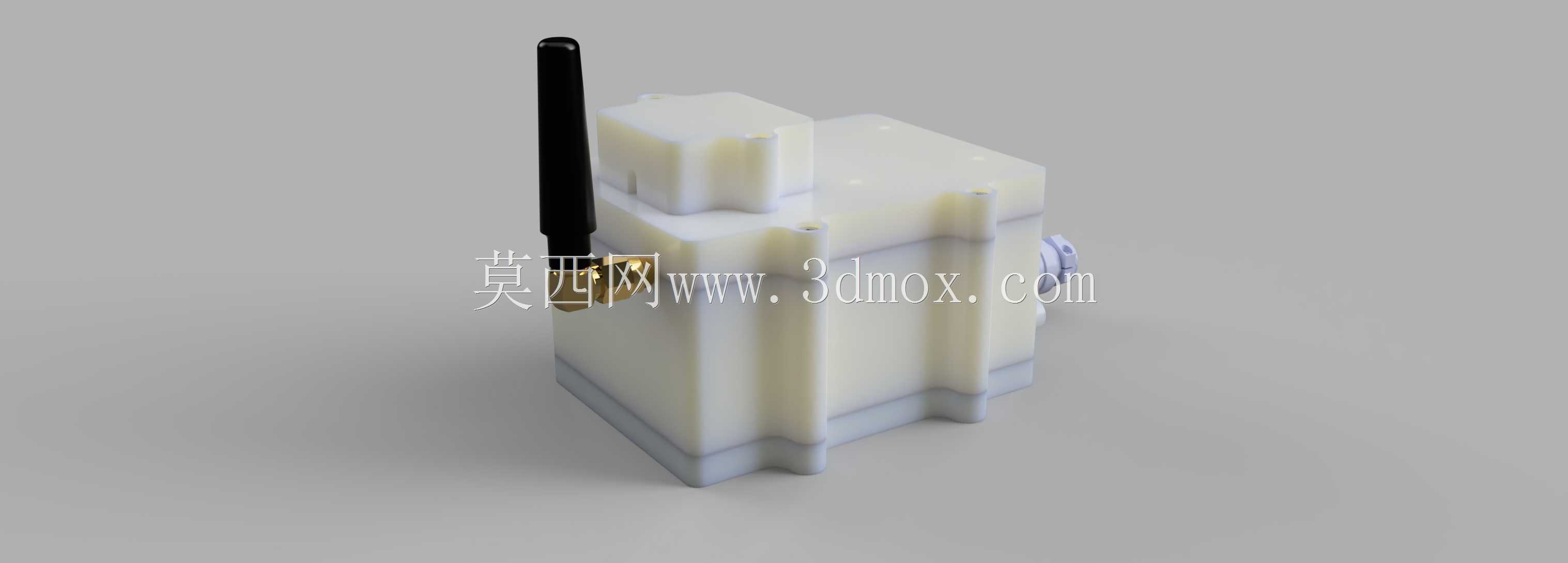

　　上盖表面预留了标签粘贴区域，可喷涂或粘贴节点编号、采集参数标识，方便后期运维巡检时快速识别设备信息。整个结构没有采用多余的装饰性特征，所有壁厚、筋位、柱位都围绕电路板防护、接口适配、环境耐受三个核心需求设定，兼顾了3D打印小批量制作的工艺可行性，打印时无需添加大量支撑，拆件后仅需简单打磨即可完成装配，适合项目前期快速打样验证，也可通过翻模实现小批量部署。
