ArduinoUno控制板CNC防护屏蔽壳体

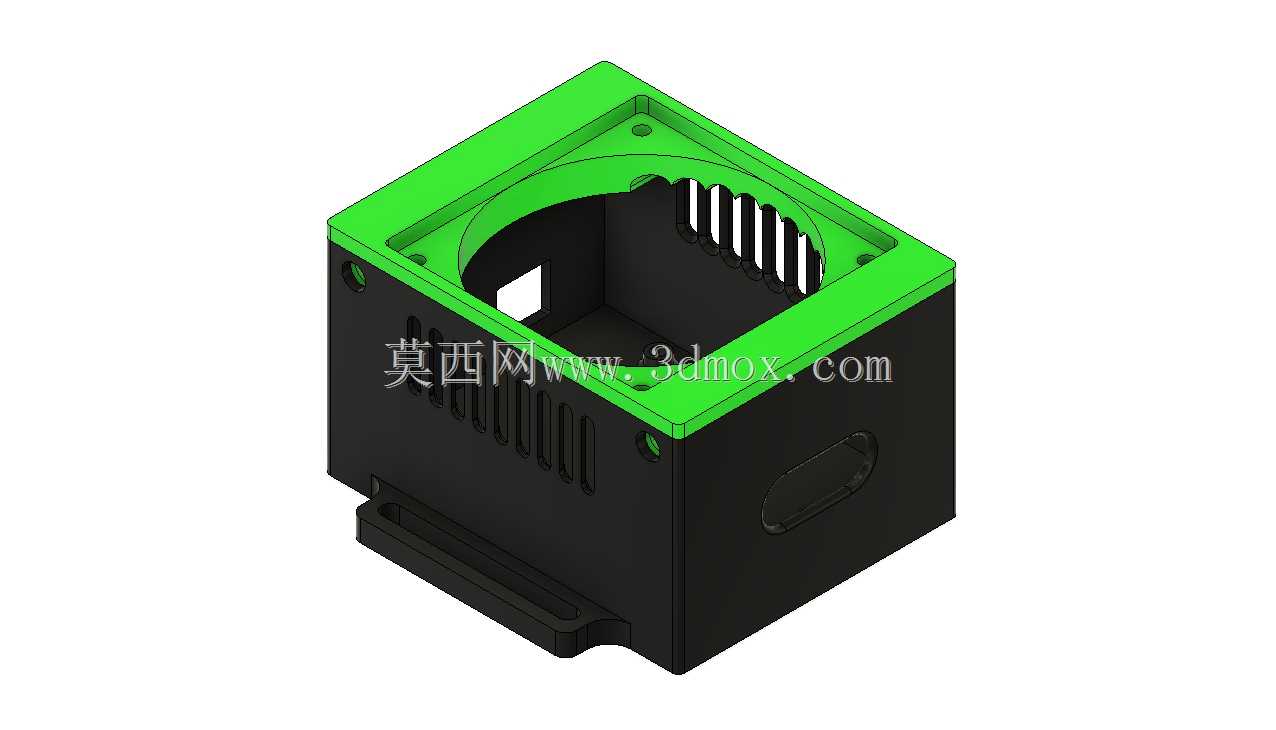

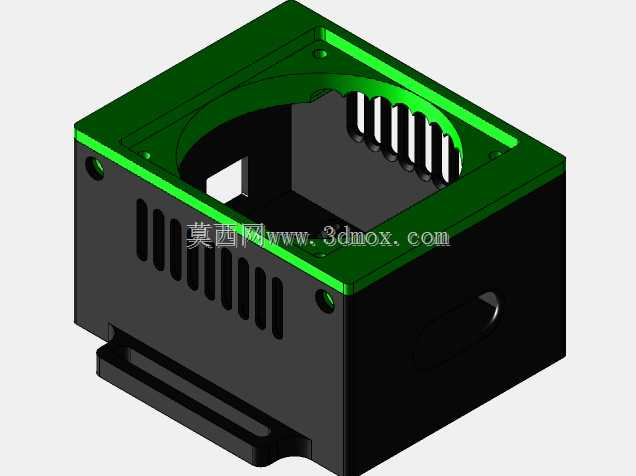

　　在小型数控雕刻、桌面级CNC加工以及开源运动控制设备的现场布线中，控制核心往往直接暴露在电控仓内，步进驱动器产生的脉冲干扰、铣削加工时飞溅的切屑、冷却雾化液以及车间粉尘都会对Arduino Uno这类开源控制板造成威胁。该屏蔽盒正是针对这类工况设计的独立防护结构，把主控板完整收纳在封闭腔体内，同时预留出接口与散热通道，让控制板既能稳定运行，又能方便地嵌入设备机架。从结构布局看，壳体采用上下分层的盒体形式，下半部分为黑色主体容纳腔，侧壁预留了对应Arduino Uno板载接口的开孔，USB口、电源口以及外接端子的位置都做了避让，装板后不需要额外转接就能直接插拔线缆。上半部分为绿色顶盖，顶盖中央开出大尺寸圆形安装位，

　　专门适配60mm规格的轴流风扇，风扇装入后可直接向盒内送风，把主控板和周边驱动模块产生的热量快速带走；圆形开孔周边还布置了格栅式通风槽，配合风扇形成完整的进出风路径，避免封闭盒内出现热量积聚。顶盖与底盒的连接依靠标准紧固件完成，设计中选用M3×10和M3×16两种规格的六角螺钉，对应不同的连接厚度：底盒与顶盖的贴合边使用较短螺钉，风扇固定位则使用稍长螺钉，所有螺钉均遵循DIN 912内六角圆柱头标准，方便现场用统一扳手拆装维护。部分侧孔直径控制在2.8mm，可直接采用自攻方式拧入螺钉，不需要在壳体内侧预埋螺母或预留热熔铜螺母位，简化了加工与装配工序。实际安装时，先将Arduino Uno v3控制板以螺柱固定在底盒内部的支撑柱上，

　　确认各接口与侧壁开孔对齐，再把风扇固定在顶盖圆形开孔处，注意风扇出风方向朝向盒内主控芯片与电源稳压区域，随后扣合顶盖并依次拧入四周螺钉，整体装配不需要复杂治具。壳体外侧还设计了卡扣式安装耳，可直接卡在CNC设备的铝型材横梁或电控安装板上，也能通过螺钉穿过安装耳进行二次固定，安装边界紧凑，不会占用过多电控仓空间。在电磁屏蔽方面，封闭的金属化或导电涂层壳体可削弱周边步进电机、变频器的辐射干扰，降低控制信号出现丢步、误触发的概率；对于木工、PCB雕刻等粉尘较大的加工场景，盒体接缝处可加装薄密封胶条，进一步提升防尘能力。设计过程中重点平衡了防护、散热与可维护性三者的关系：若完全密封虽能提升防尘防水等级，

　　但主控板长时间运行会因散热不足导致稳压芯片过热降频；若开孔过大又会让金属切屑轻易进入，造成引脚短路。该结构通过风扇主动散热配合细密格栅的方式，在保证通风量的同时阻挡较大尺寸异物进入，接口开孔位置也避开了切屑易飞溅的正上方。从三维建模角度看，壳体的支撑柱、螺钉孔位、接口避让轮廓都需要与Arduino Uno v3的实际板卡尺寸逐一核对，风扇安装圆的同轴度、格栅筋条的均匀厚度也要在建模时控制好，避免后续3D打印或注塑加工时出现壁厚不均、翘曲变形。底盒侧面的长圆形开孔还可作为走线槽或状态指示灯观察窗，方便设备运行时直接查看板载LED的运行状态，不必频繁拆开盒盖。这类屏蔽盒不仅适用于桌面CNC，也可移植到3D打印机、激光雕刻机、小型机械臂等采用Arduino平台的开源设备中，作为主控板的通用防护载体，在复杂车间环境下提升控制系统的长期运行稳定性。
