Tronxy双E3D挤出机安装托架

　　该托架用于桌面级FDM 3D打印机热端组件的改装与固定，核心任务是把两支E3D V6规格挤出头稳定约束在运动轴上，并在喷头往复启停、快速换向和持续加热过程中保持相对位置不发生偏移。实际装机时，它承担的不是简单承托，而是把喉管锁紧力、喷嘴对中误差、散热风道干涉、皮带牵引振动以及料丝送入阻力统一消化在一个安装界面内。

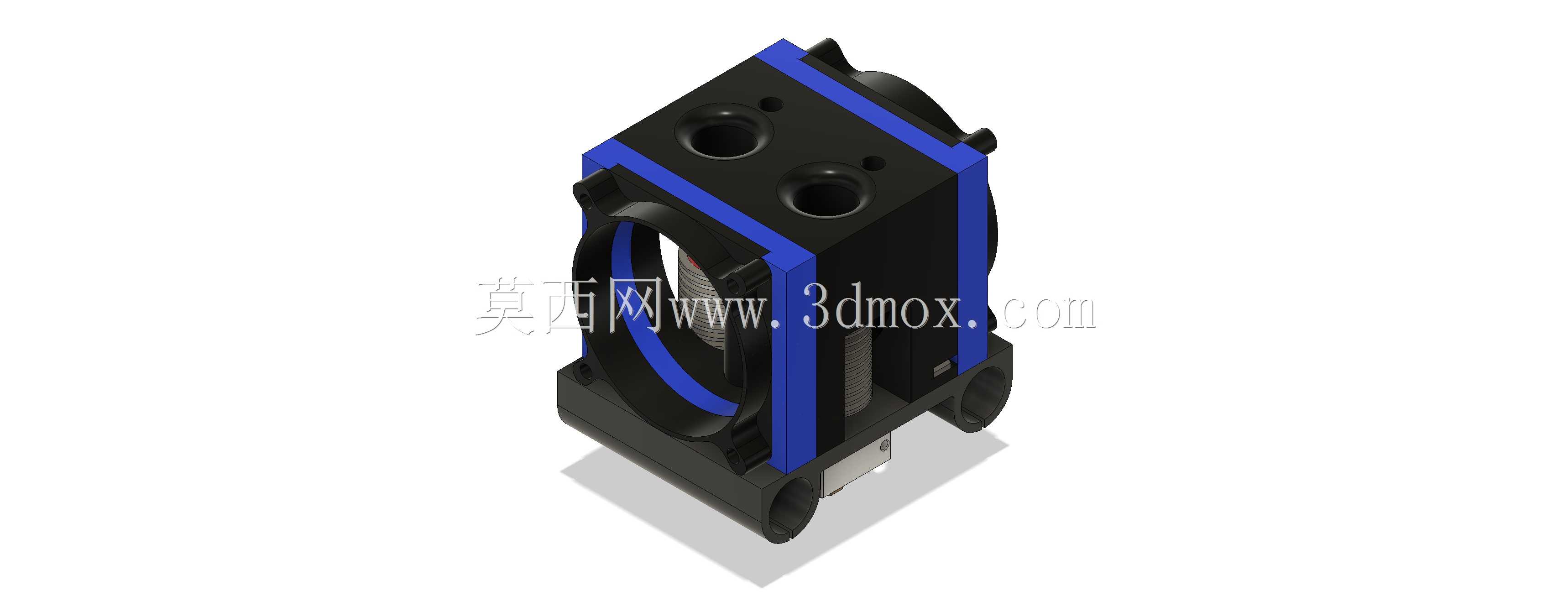

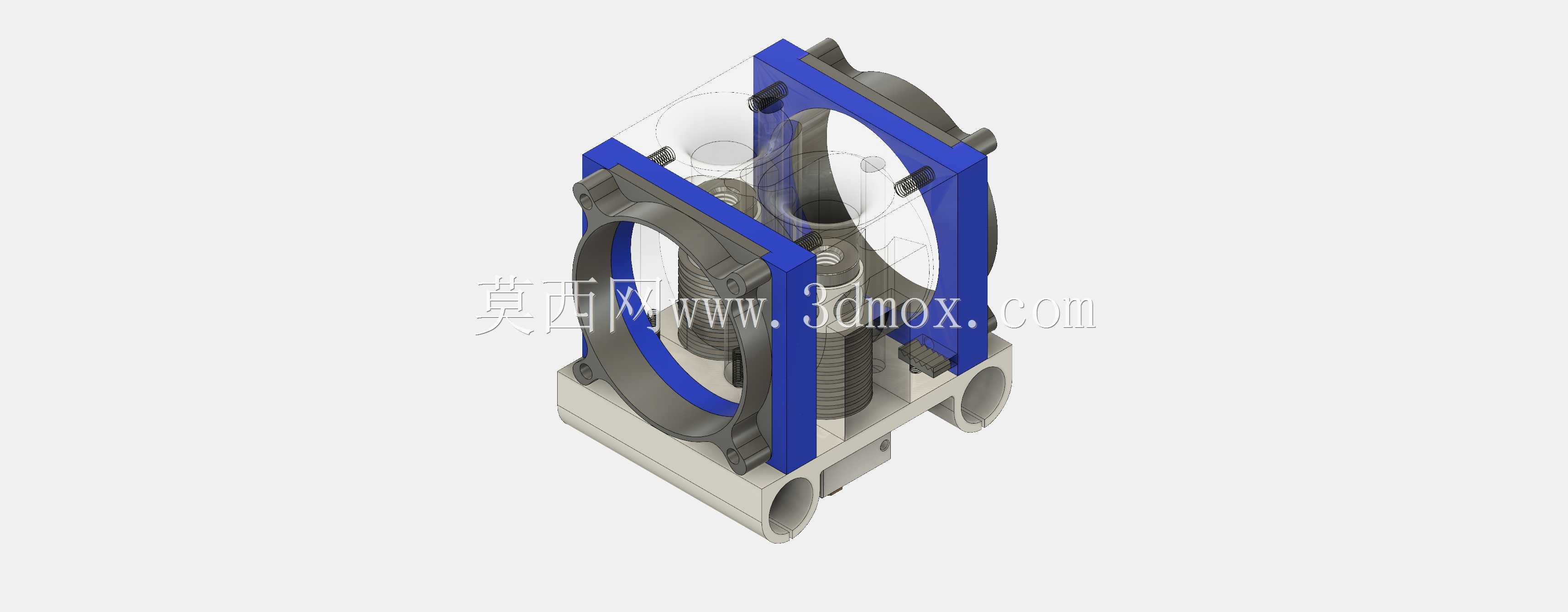

　　从结构形态看，托架主体采用块状承托加侧向夹持的组合形式，上部预留与线性导向部件配合的安装空间，下部形成两个平行热端腔位。两支E3D热端沿X向并排布置，喷嘴间距直接决定双色切换时的坐标补偿量，因此孔位中心距、喷嘴底面共面度以及散热槽方向都需要在建模阶段反复核对。若两喷嘴高度差过大，待机喷头会刮蹭已成型表面；若间距偏差累积到切片软件补偿范围之外，双色轮廓就会出现错位。

　　设计思路上优先保证刚性与可维护性的平衡。托架与热端接触的区域设置了限位面和锁紧槽，使喉管装入后不会因长期热循环而转动；侧面留出的扳手空间可以在不拆解整个滑车的情况下拧紧喷嘴或更换热敏电阻。靠近散热段的位置保留了通风间隙，避免挤出机电机、铝型材和塑料件把热端上升的热量封闭在局部，从而降低冷端散热不足导致的回料不畅、堵头和料丝软化风险。

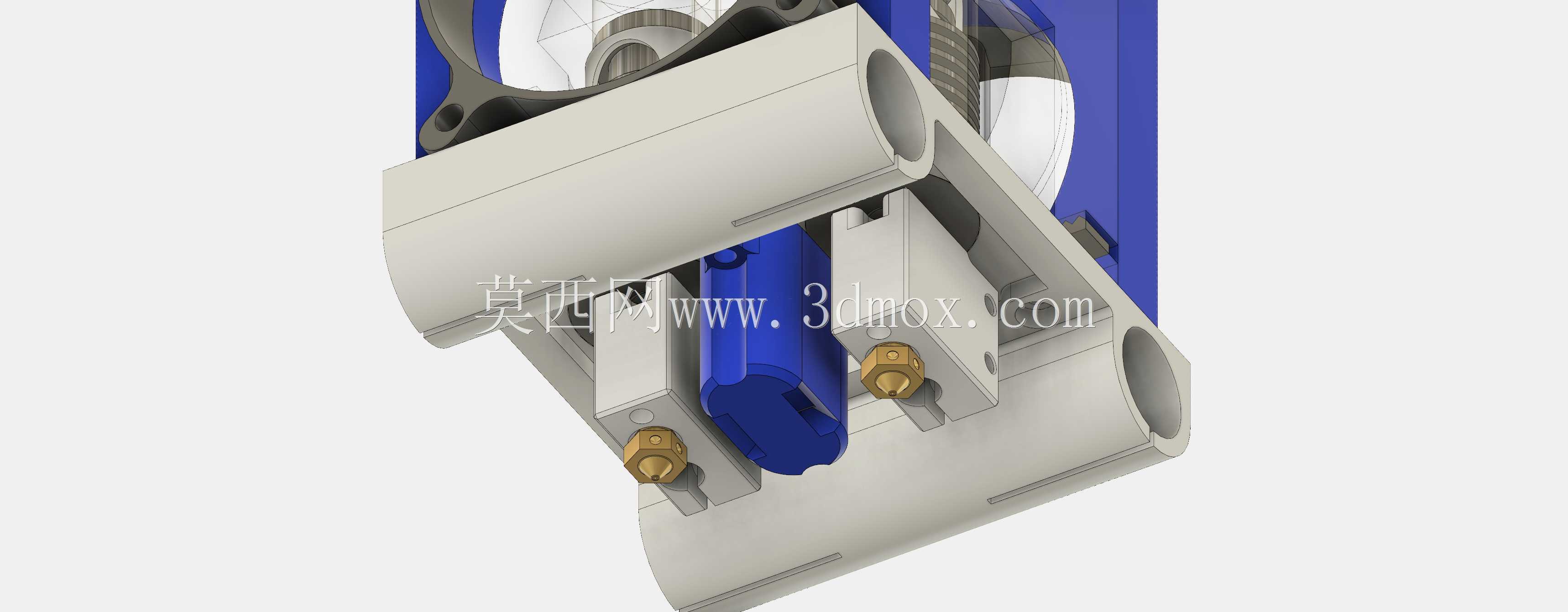

　　安装边界方面，该托架需要同时匹配导向轴、滑车板、皮带固定片和风道罩。上部的圆柱配合面用于穿入光轴或与线性轴承组件形成连接，其孔径、同轴度和开槽宽度会直接影响滑动阻力；若夹持过紧，运动轴会产生附加预紧，喷头在小线段高速打印时容易出现抖动；若夹持过松，则会在换向瞬间形成空程，使外壁出现振纹。托架两侧的凸台和孔位用于固定皮带夹、线缆扎带和辅助导料件，这些接口虽然细小，却决定了整机走线是否顺直、拖链拉力是否会传递到热端。

　　在功能特性上，双挤出机布局支持两种耗材交替输出，可用于双色模型、可溶支撑或不同硬度材料组合。托架在两支热端之间设置了隔离与定位结构，减少相邻热端的热影响，也让拆装时能够以同一基准面复装。对于需要频繁更换喷嘴口径的场景，这种开放式托架比全包覆外壳更便于操作；对于长期连续打印场景，其厚实的连接区又能吸收滑车加减速带来的冲击，避免螺纹连接点逐步松脱。

　　工程校核时需要重点关注三类边界：一是运动包络，托架外轮廓在X、Y、Z三个方向都不能与机架、限位开关和打印平台夹具相撞；二是热边界，散热片与托架之间应保留空气通道，线缆接插件需远离喷嘴加热区；三是装配顺序，喉管、散热块、加热铝块和喷嘴的锁紧力矩要在托架固定前后分别检查，否则模型中看似对齐的喷嘴，在实际受热后可能因内应力释放而偏斜。

　　该结构适合用于改装Tronxy系列或相近龙门架构设备，也可作为双热端滑车设计的参考。建模时不应只追求外观紧凑，而要把喷嘴更换、风道安装、皮带张紧和线束固定这些现场维护动作纳入同一结构方案，才能让打印件在长期运行中保持稳定的挤出质量和重复定位精度。
