树莓派折叠式手持终端外壳结构

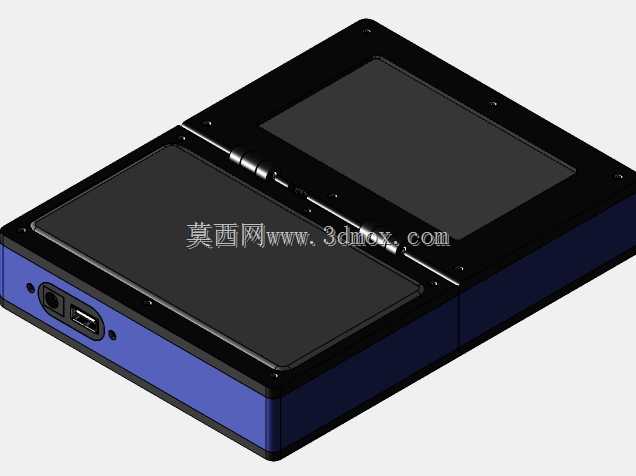

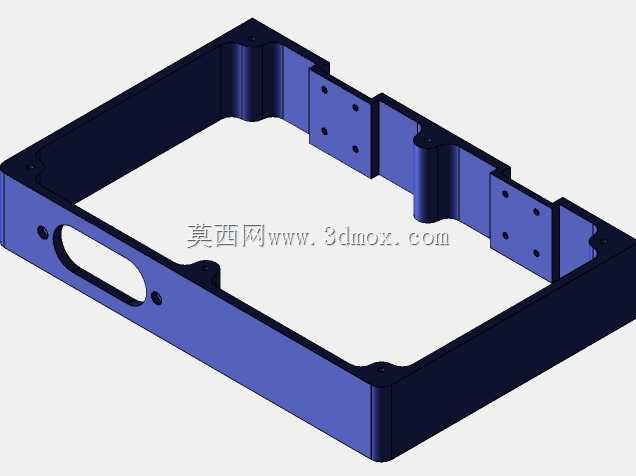

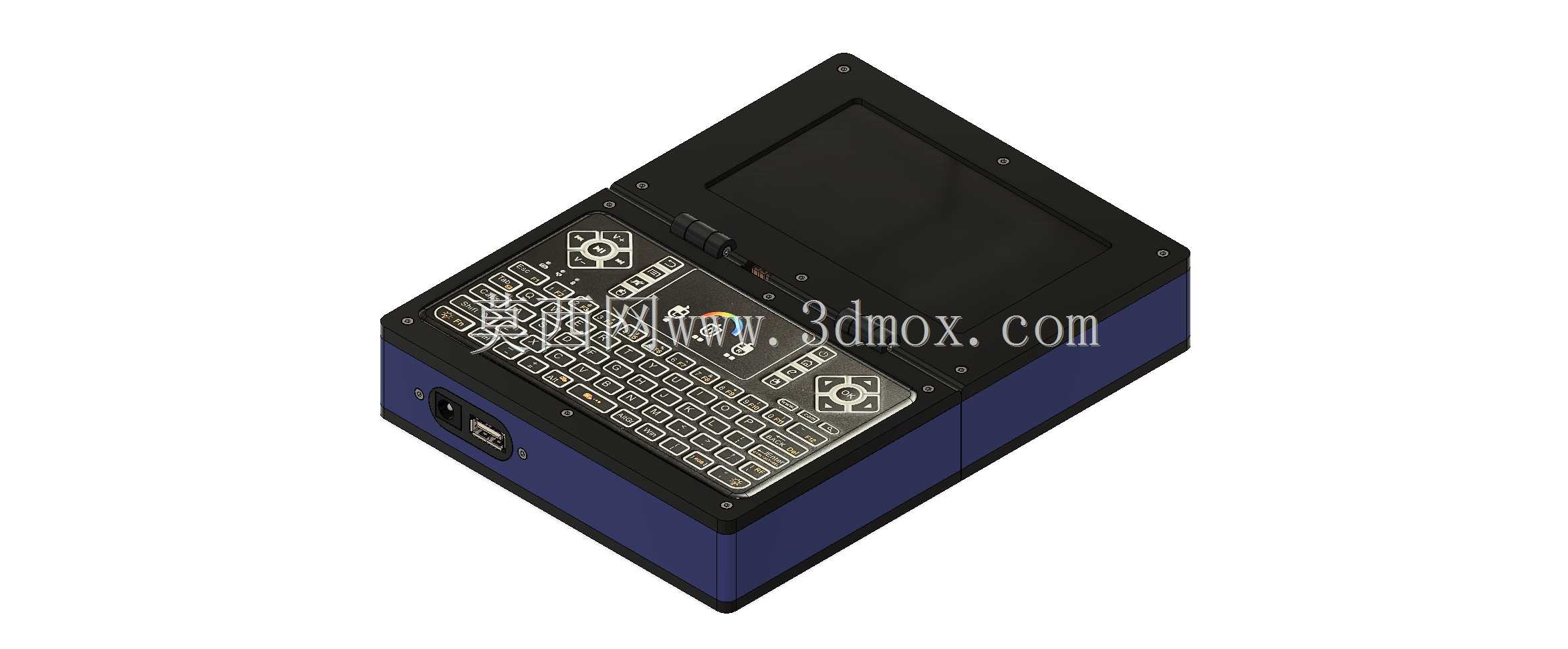

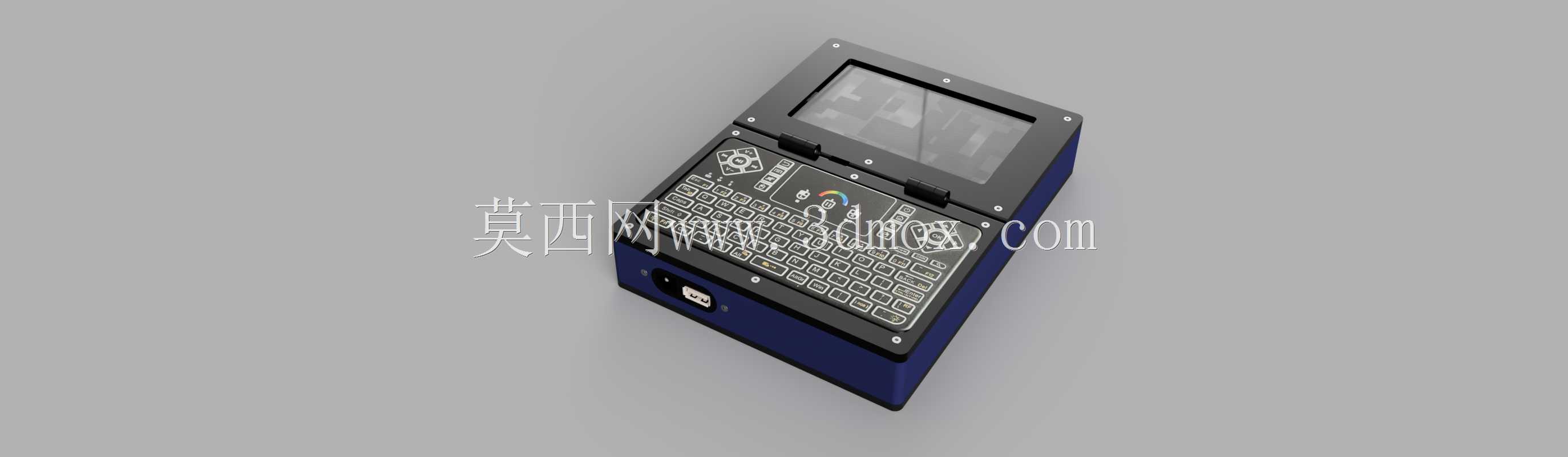

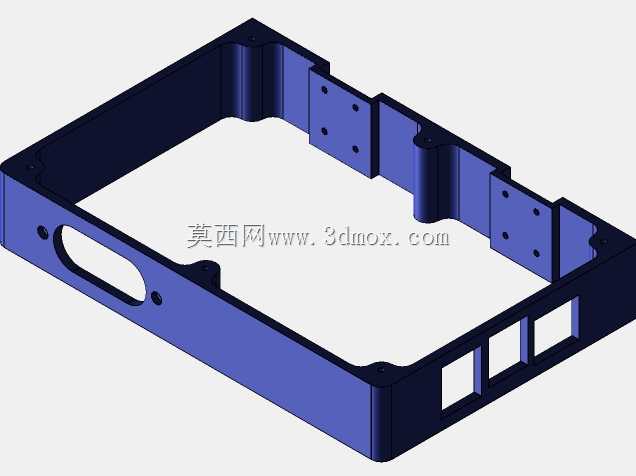

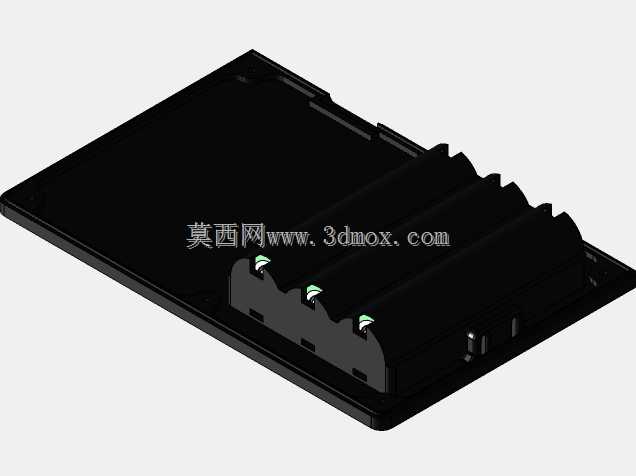

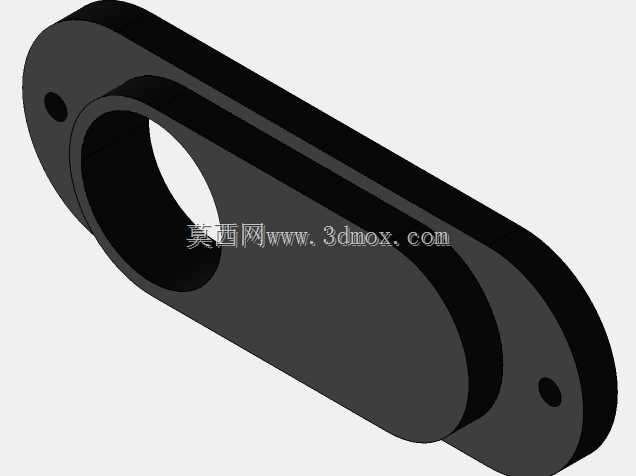

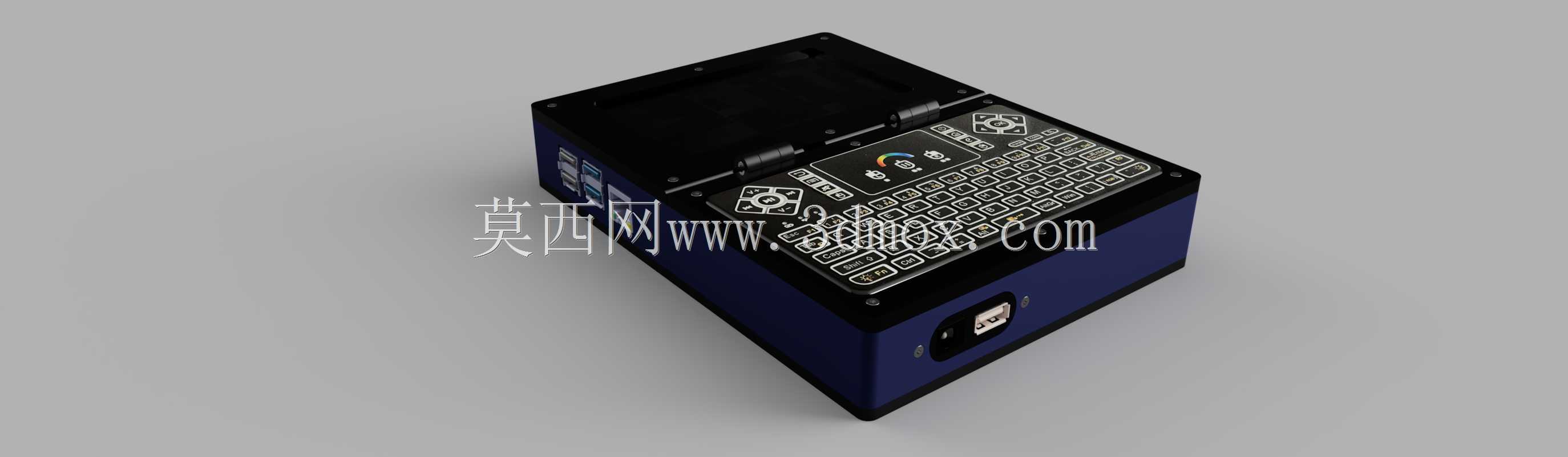

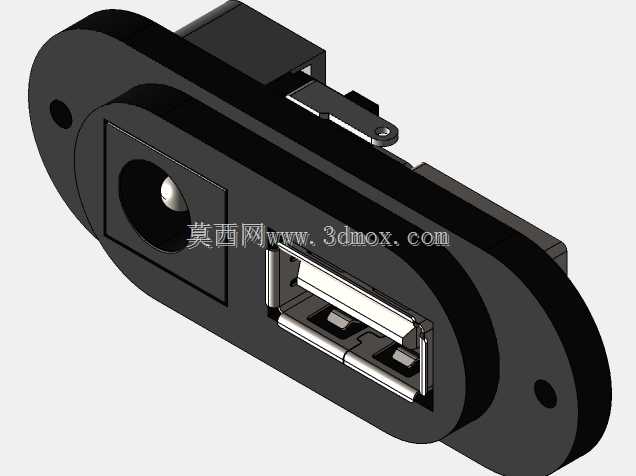

　　该结构面向树莓派单板计算平台的便携化使用需求，将主控板、显示屏、输入键盘与电池空间整合在一个可折叠的手持壳体内。现场调试、移动巡检、嵌入式开发和小型数据采集场景中，设备需要脱离桌面环境独立操作，传统裸板加外接屏线的方式线束杂乱、防护不足，也不便于单手握持，因此外壳在布局上优先解决屏幕、键盘、主板和供电模块的相对位置关系。上盖区域容纳显示屏，屏幕通过DSI接口与主板连接，避免占用USB口；下盖区域布置Q9迷你键盘，按键区靠近操作者一侧，接口端布置在壳体侧缘，方便插接外设而不影响握持。壳体采用上下对合加翻盖转轴的形式，闭合后屏幕与键盘相对，能够降低屏幕表面被刮擦的概率；展开时屏幕形成倾斜视角，键盘保持水平操作面，适合短时参数录入、命令行调试和现场状态查看。结构内部预留了三节锂聚合物电池的安装空间，电池与主板之间通过隔筋和限位柱分离，既减少晃动，也为线束走向留出通道。对于树莓派这类接口集中在板边的平台，外壳开孔需要严格对应HDMI、USB、以太网、供电和存储卡位置。本方案在侧部保留接口窗口，并对USB连接方式做了结构上的考虑：若将外接USB连接从树莓派原生接口屏蔽，可把内部USB集线器焊接到指定触点上，从而把多个USB口重新引到壳体边缘，减少外插适配器突出长度。这种处理对移动使用很关键，因为突出的接头容易在收放时碰撞，长期受力还会造成板载接口虚焊。键盘区域的设计不只关注外观，还要考虑按键行程、键帽边界和壳体支撑。迷你键盘尺寸有限，键帽间距较近，

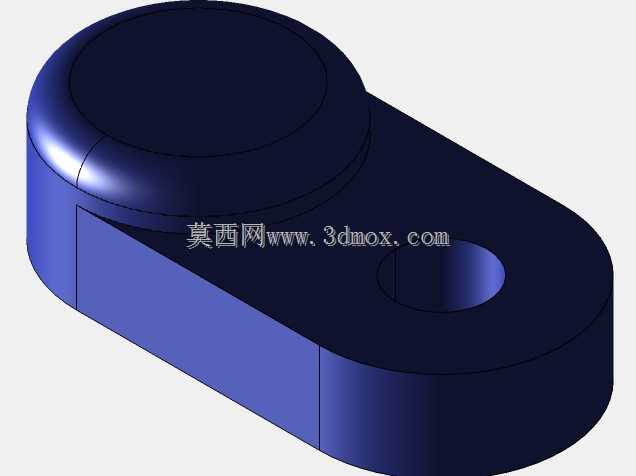

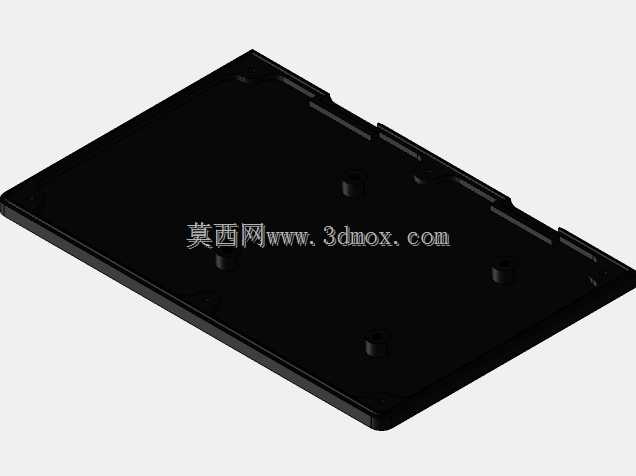

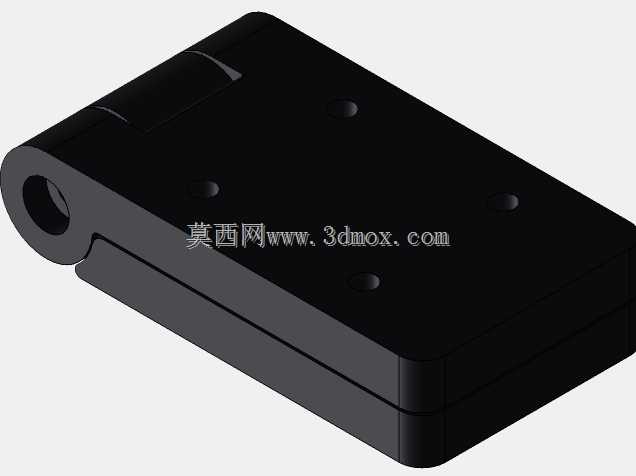

　　壳体上盖需要在键盘四周形成连续承托面，避免按压时键盘板局部变形。主板固定柱位置应避开板上较高元件，柱高与连接器高度匹配，防止装配后出现顶屏、压件或螺柱悬空。翻盖转轴处要兼顾开合角度与线束寿命，屏线从转轴附近穿过，折弯半径不能过小，转轴阻尼应使屏幕在常用视角下保持稳定。散热也是手持计算终端不能忽略的问题。树莓派在高负载下会产生明显热量，壳体封闭后若完全无气流组织，容易造成局部温升。结构上可在主板对应区域设置导热垫接触位，将热量传递到壳体加强筋或金属衬板；若采用塑料外壳，则需在非握持区布置隐蔽散热孔，同时避免开孔正对电池和键盘。外壳边角做圆弧过渡，降低跌落时的应力集中；底部和侧面增加局部加厚区，用于承受放置和握持时的载荷。从安装边界看，

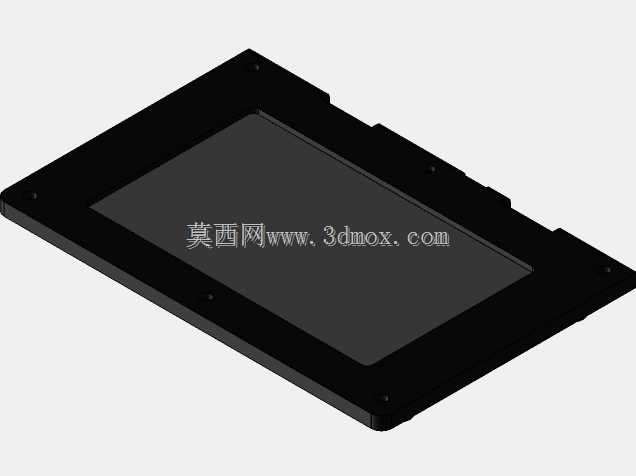

　　该类手持设备的外形由屏幕尺寸、键盘宽度和电池厚度共同决定。5英寸显示屏决定上盖的长宽基础，键盘板决定下盖操作面宽度，三节锂聚合物电池则影响底壳厚度。内部堆叠应遵循“显示层在上、输入层居中、供电与主控在下”的原则，使重心靠近握持侧，减少展开状态下的前倾。接口开孔边缘与插头外壳之间保留装配间隙，既方便盲插，又不会因间隙过大导致观感松散。存储卡开孔位置应避开常握区域，防止插拔时手持不稳；电源指示灯可通过导光柱引出，导光柱与壳体采用卡扣或热熔固定，避免额外螺丝增加装配复杂度。该结构还为其他功能模块预留了扩展空间。树莓派平台常接入LoRa、传感器、无线通信或GPS模块，壳内空余区域可通过可调配重隔筋划分，既可以容纳不同厚度的模块，

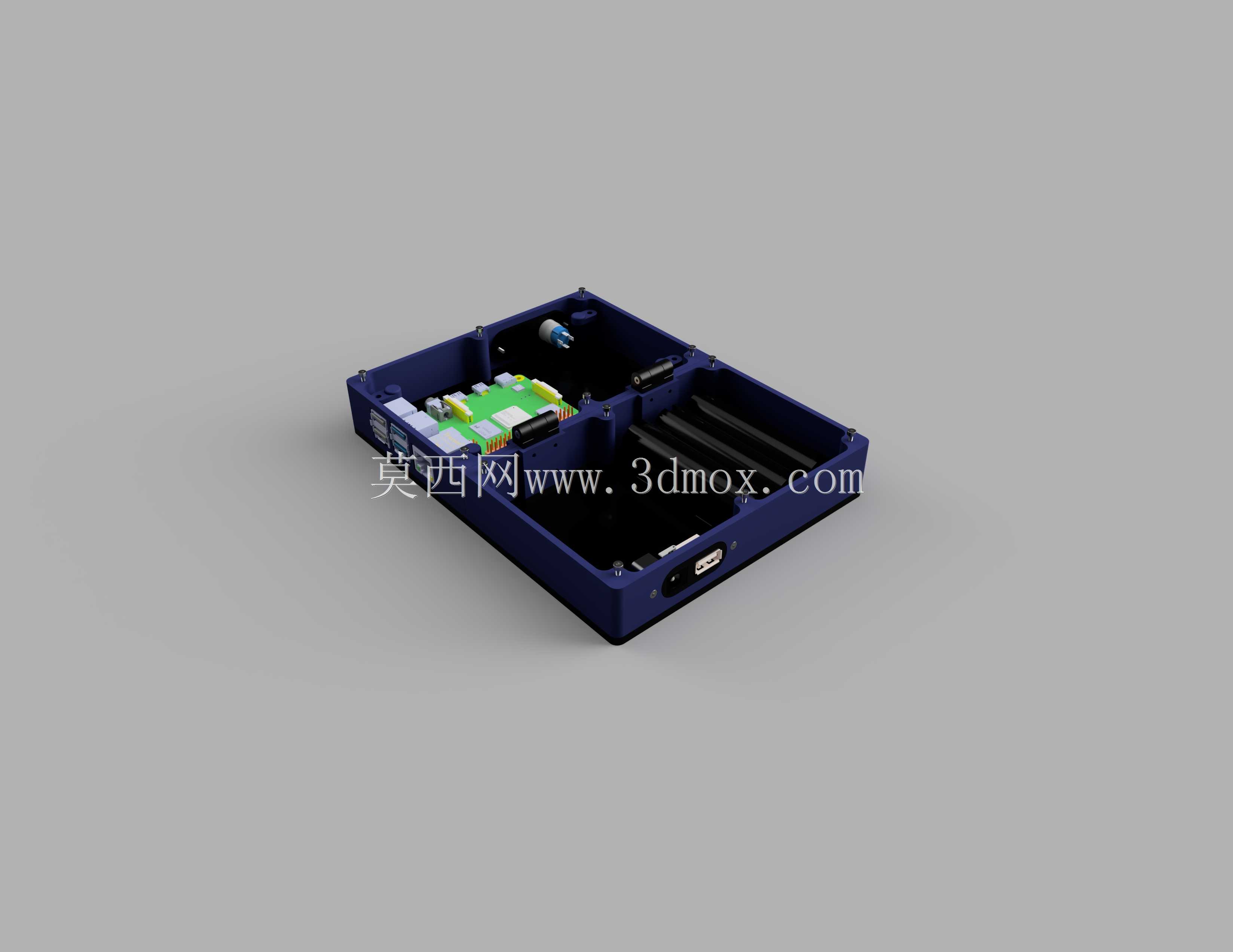

　　也能在模块不安装时用泡棉填充，防止异响。扩展模块的天线应尽量靠近壳体非屏蔽区域，若外壳为塑料材质，可在侧壁预留天线窗口；若增加金属屏蔽片，则需注意天线净空区，避免通信距离下降。整机装配顺序同样影响结构设计。下壳先固定电池和主板，再连接键盘与内部集线器，随后扣合键盘面盖；上壳安装显示屏并处理屏线，最后通过转轴将上下部分连接。螺丝柱应分布在受力较大的四角和接口附近，卡扣用于辅助定位，不能完全替代螺丝。维修时需要能够在不拆屏的情况下访问存储卡和主要接口，这要求外壳分模线和开孔位置在设计初期就确定，而不是在主板选型后被动补孔。综合来看，该手持终端外壳不是简单的盒子，而是围绕单板计算机的接口、散热、供电、输入和移动操作进行的系统化结构整合。它适合作为嵌入式开发终端、现场检测仪器、便携数据采集器或小型机器人控制端的基础壳体，后续可根据具体模块调整内部筋位、接口窗口和电池容量，在便携性与可维护性之间取得平衡。
