TTGO ESP32 OLED微控制器防护外壳

　　这款壳体针对搭载OLED显示屏的TTGO ESP32微控制器开发，核心作用是为裸板提供物理防护，同时保留屏幕显示、接口外接与柔性天线的信号通路，在嵌入式开发、小型物联网终端搭建、传感节点部署场景中都能直接使用。从结构设计逻辑来看，壳体采用上下扣合的分体式布局，主体容纳腔完全贴合TTGO ESP32板卡的轮廓，四周预留均匀的装配间隙，既不会因公差挤压板载元件，也能避免板卡在壳体内出现窜动。顶面开设的长条形开窗精准对应OLED屏幕的显示区域，开窗边缘做了下沉台阶处理，可直接贴合透明视窗面板，防止灰尘、溅液直接接触屏幕表面；侧面对应位置预留的矩形开孔，适配板载外接接口的插拔操作，无需拆解壳体即可完成供电、外设接线。

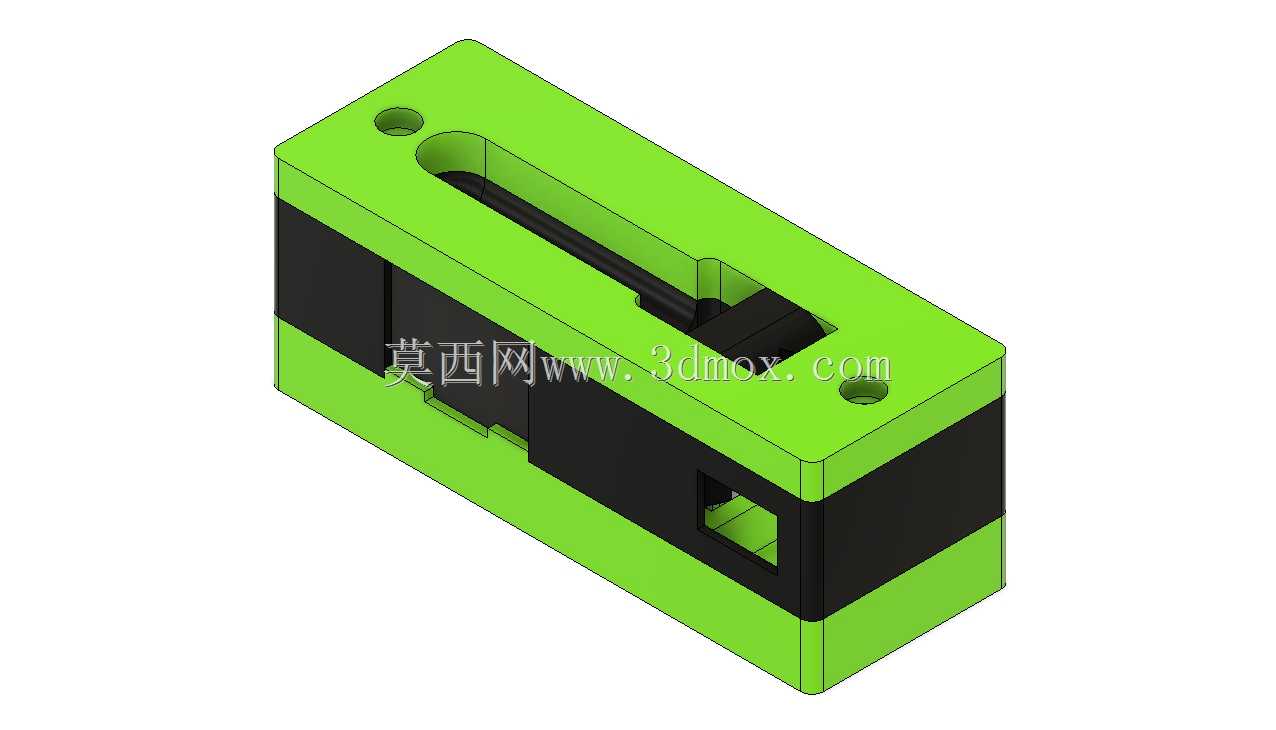

　　顶面的两个沉孔用于装配固定螺丝，沉孔深度可完全容纳螺丝头部，保证壳体放置时表面平整无凸起。壳体侧面的黑色区域为柔性天线预留了信号透传窗口，该区域避开了金属紧固件的布置范围，最大程度降低壳体结构对无线信号的屏蔽影响，保障WiFi、蓝牙通讯的信号强度稳定。在实际工程应用中，这类带屏微控制器常被用作小型数据采集终端，直接安装在设备机柜、实验台架或者传感节点旁，裸板直接使用时容易被导线拉扯、金属碎屑飞溅或者误触引脚造成短路，加装该壳体后可抵御日常的轻微磕碰与粉尘侵入。壳体的外形尺寸完全围绕板卡边界设计，没有多余的外凸结构，整体呈规整长方体，可直接通过双面胶、扎带或者侧面预留的安装位固定在各类安装面上，适配狭小的设备内部安装空间。

　　壁厚设计兼顾防护强度与成型可行性，转角处采用均匀圆角过渡，避免应力集中导致的壳体开裂，同时在内部对应板卡定位孔的位置设置了支撑柱，支撑柱高度与板卡底部元件高度匹配，将板卡架空，既可以防止底部引脚直接接触安装面造成短路，也能为板载发热元件预留一定的散热间隙。壳体的分模面设置在侧面中部，上下壳体的配合边缘做了止口结构，扣合后可限制前后左右的相对位移，配合螺丝锁紧后整体刚性充足，不会出现松垮异响。针对OLED屏幕的使用需求，顶面开窗的尺寸略小于屏幕实际显示区域，可遮盖屏幕边缘的非显示黑边，提升整体外观的整洁度；开窗边缘无毛刺锐边，不会刮花屏幕表面。天线窗口的位置经过布局优化，与板载柔性天线的安装位置完全对应，

　　无需在壳体上额外开孔即可保证信号传输，同时维持壳体整体的密封防护性能。在嵌入式项目的原型验证阶段，这类预制壳体可省去自行设计加工外壳的周期，直接将烧录好程序的TTGO ESP32板卡装入即可快速形成完整的终端样机，用于现场功能调试、数据展示。壳体的容纳腔内部避开了板载电容、芯片、排针等凸起元件的位置，所有内部加强筋与支撑柱都布置在板卡无元件的空白区域，装配时不会出现元件干涉。整体外形规整，堆叠放置时不会滑落，适合多台终端设备的集中部署。从安装边界来看，壳体的长宽尺寸仅比TTGO ESP32板卡单边多出2至3毫米的壁厚空间，高度方向覆盖屏幕与板载最高元件的顶部，整体占用空间极小，可直接嵌入到小型手持设备、桌面监测装置的内部作为核心控制模块的防护结构，侧面接口开孔位置与板载接口对齐，插拔线材时不会被壳体边缘遮挡，操作空间充足。
