120毫米真空吸盘跑道式结构

　　在自动化搬运、板材上下料、包装分拣及机器人末端执行机构中，真空吸附元件的接触面形态直接决定抓取稳定性。该120毫米规格的跑道式真空垫，采用长圆形吸附区域配合多层同心密封筋结构，用于在有限安装空间内获得更长的有效吸附边界，相比同直径圆形吸盘，更适合狭长工件、条形板材或局部平面的可靠吸附。

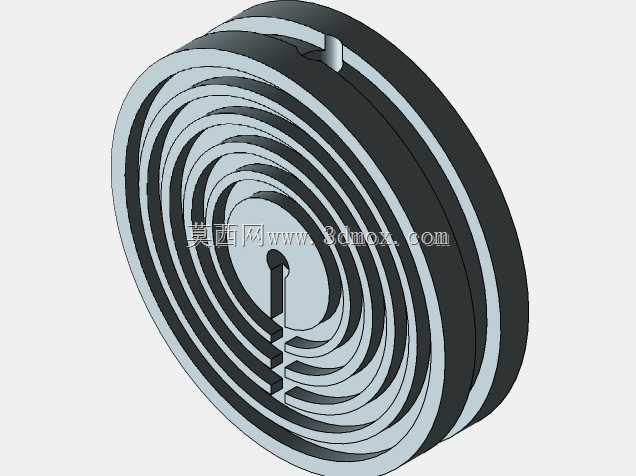

　　从结构形态看，该件主体为低矮圆盘式基座，吸附面布置连续环形沟槽与凸起唇边。唇边在接触工件时形成多级密封带，即使工件表面存在轻微划伤、纹理或平面度偏差，也能通过局部弹性变形维持真空腔封闭。多层沟槽的意义不止于密封：最外圈承担主要阻气作用，内侧环带用于分散真空压力，降低局部应力集中，同时避免单层唇边在快速抽真空时发生翻边或吸附塌陷。中心区域设置定位与通气相关结构，可与吸盘座、接头或缓冲支杆配合，形成完整的真空抓取末端。

　　尺寸边界方面，该真空垫外径按120毫米级别控制，整体高度较低，适合安装在空间紧凑的机械手末端、工装夹具板或移栽机构上。选型时不能只看外径，还需核对安装孔位、接口深度、唇边压缩量以及工件允许接触区域。跑道式吸附面在长方向上具有更大的包络范围，对条形玻璃、金属片、塑料壳、纸盒或标签类工件更友好；若工件表面存在孔、槽或缺口，则应让密封唇边尽量避开这些泄漏位置，否则会明显降低保压能力。

　　设计这类吸盘结构时，首先要平衡吸附力与柔顺性。唇边过高、过薄，虽然贴合性好，但在高速搬运中容易磨损或被吸入真空回路；唇边过低、过厚，则密封补偿能力不足，表面粗糙工件上容易漏气。环形筋的宽度、深度和间距需要依据材料硬度、真空度以及预期工件表面状态确定。该模型把多层密封筋与圆盘基座整合为一体，便于后续按橡胶或聚氨酯类材料进行成型，也可作为金属骨架外包覆结构的参考。

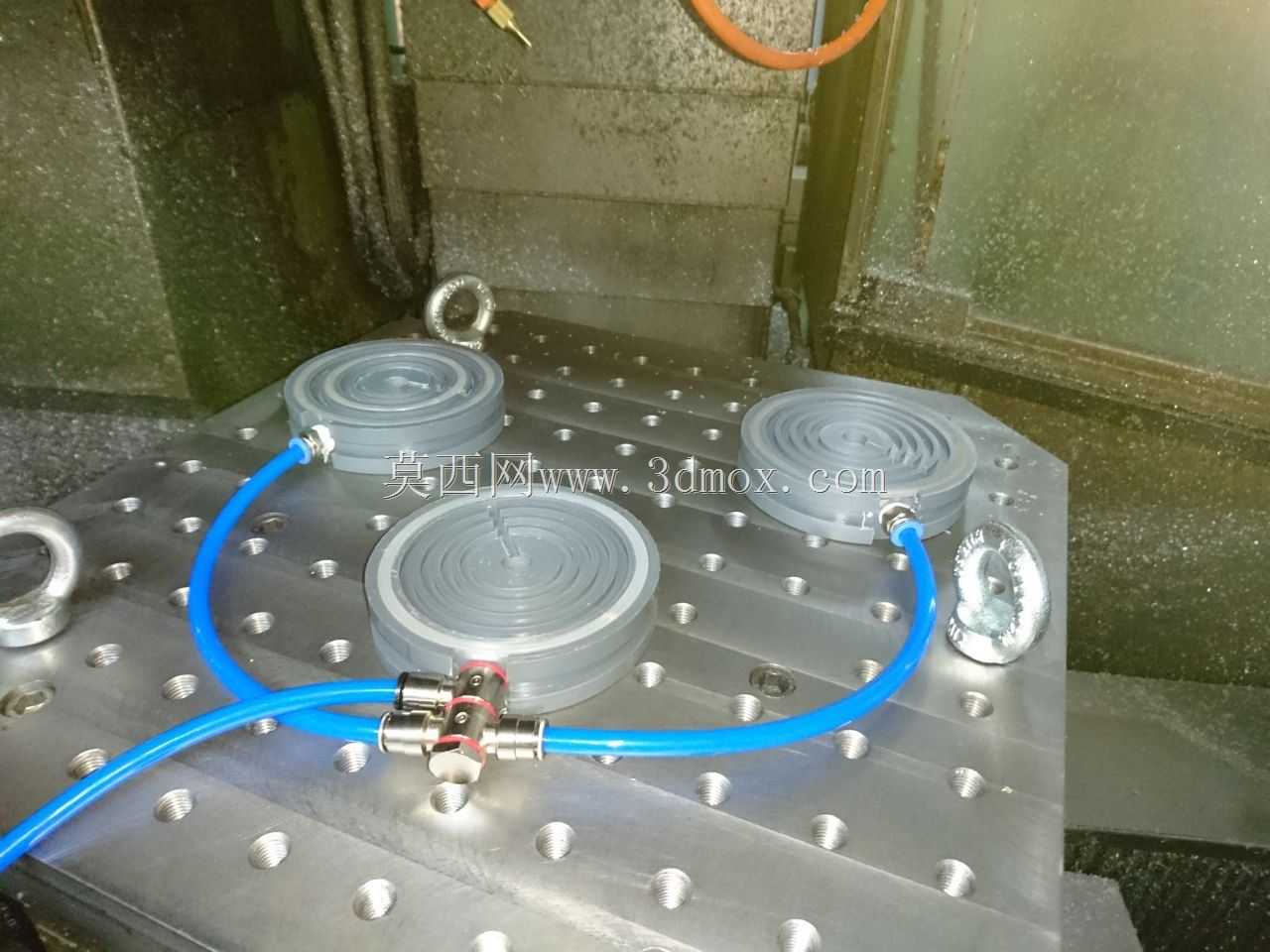

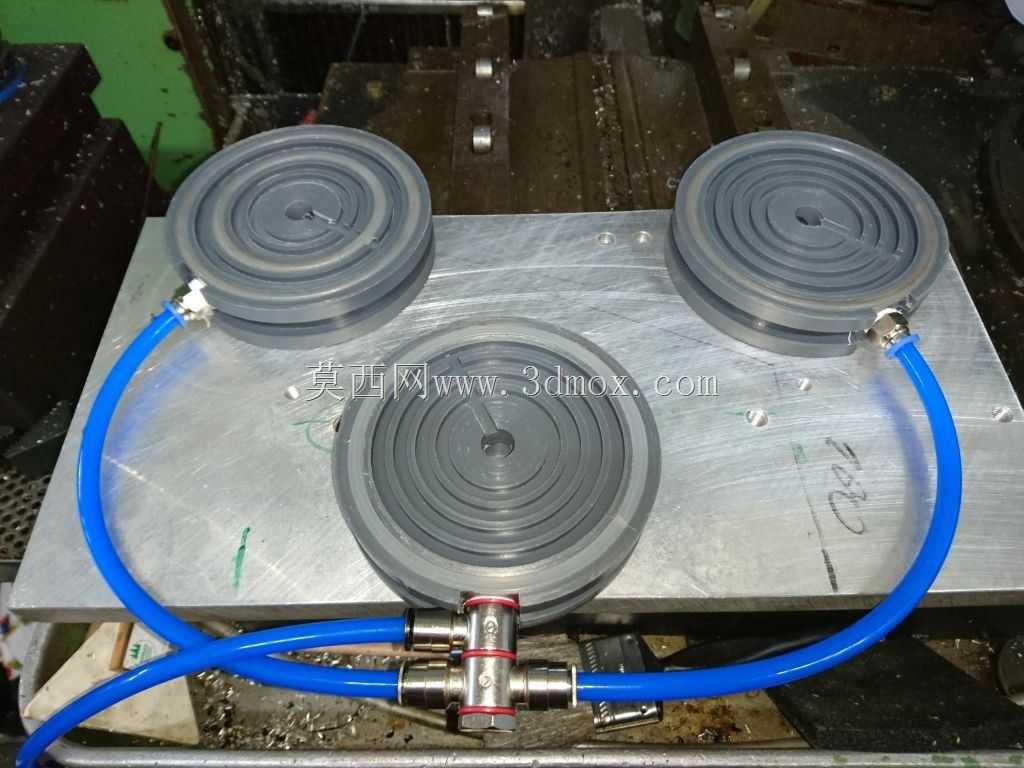

　　在实际设备布局中，这类真空垫常与真空发生器、电磁阀、过滤器和压力开关配套使用。单个大尺寸吸盘适合平整大面工件；若工件刚性差，单点吸附可能导致板面凹陷，此时应将多个吸盘按支撑点分布，而不是盲目提高真空度。跑道式结构的优势在于可以沿工件长边布置，使吸附力作用线更接近重心，减少搬运过程中的翘曲和偏转。对于表面有轻微起伏的工件，还要配合缓冲支杆或浮动接头，让吸盘在接触瞬间有一定退让量，避免硬接触压伤工件。

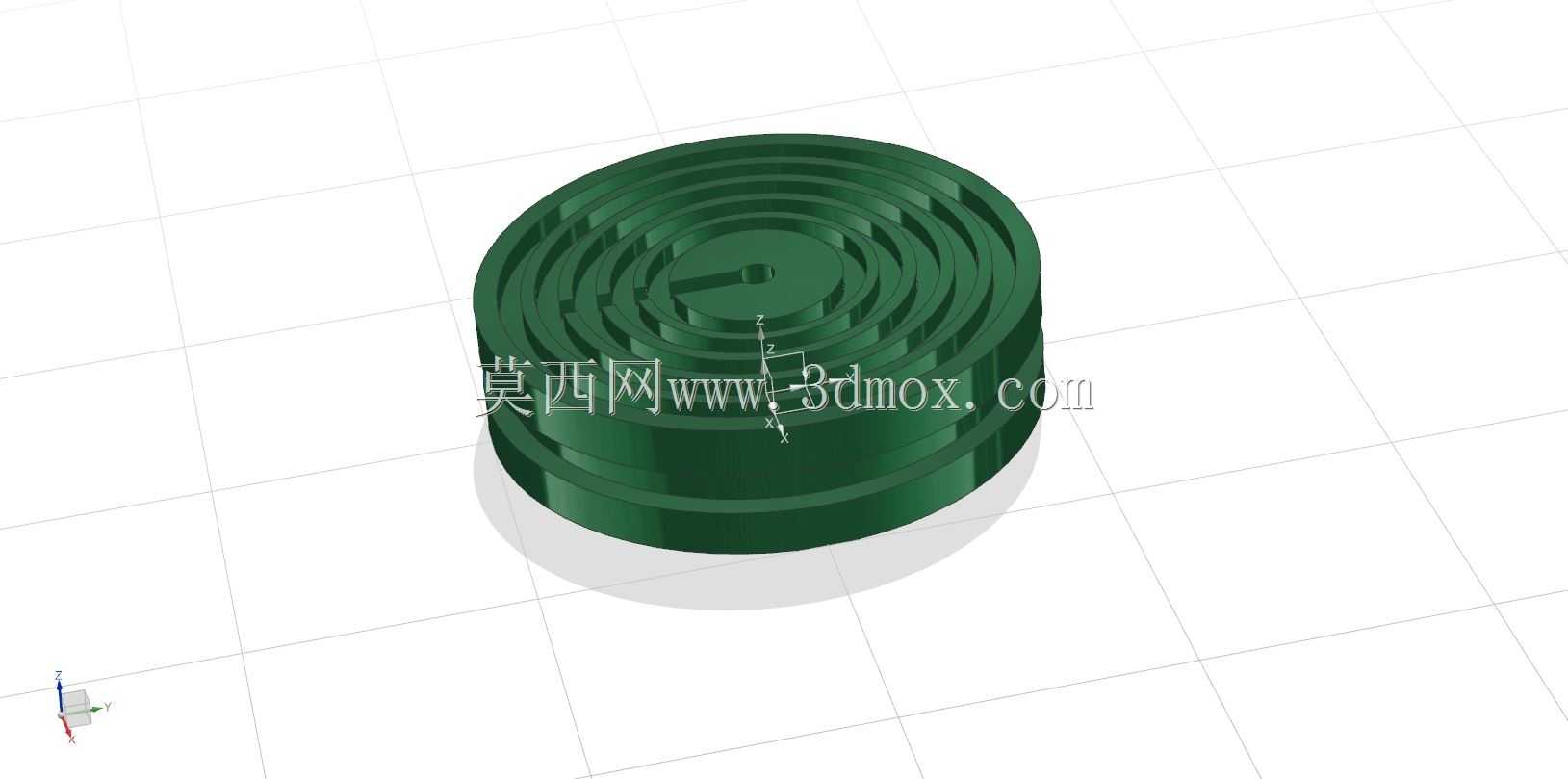

　　建模时需要重点关注吸附面轮廓、沟槽连续过渡和安装基准。环形唇边根部应保留合理圆角，避免应力集中导致撕裂；底部与接头连接区域要有足够厚度，以承受反复按压和侧向拖动。若用于洁净或食品相关场景，还需在后续详细设计中控制材料牌号、表面粗糙度和排气死角；若用于钣金或玻璃搬运，则应核算吸盘与工件接触压强，防止留下印痕。该结构以简洁的圆盘外形承载多级密封功能，在狭长工件吸附场景中具有明确的工程适用性。
