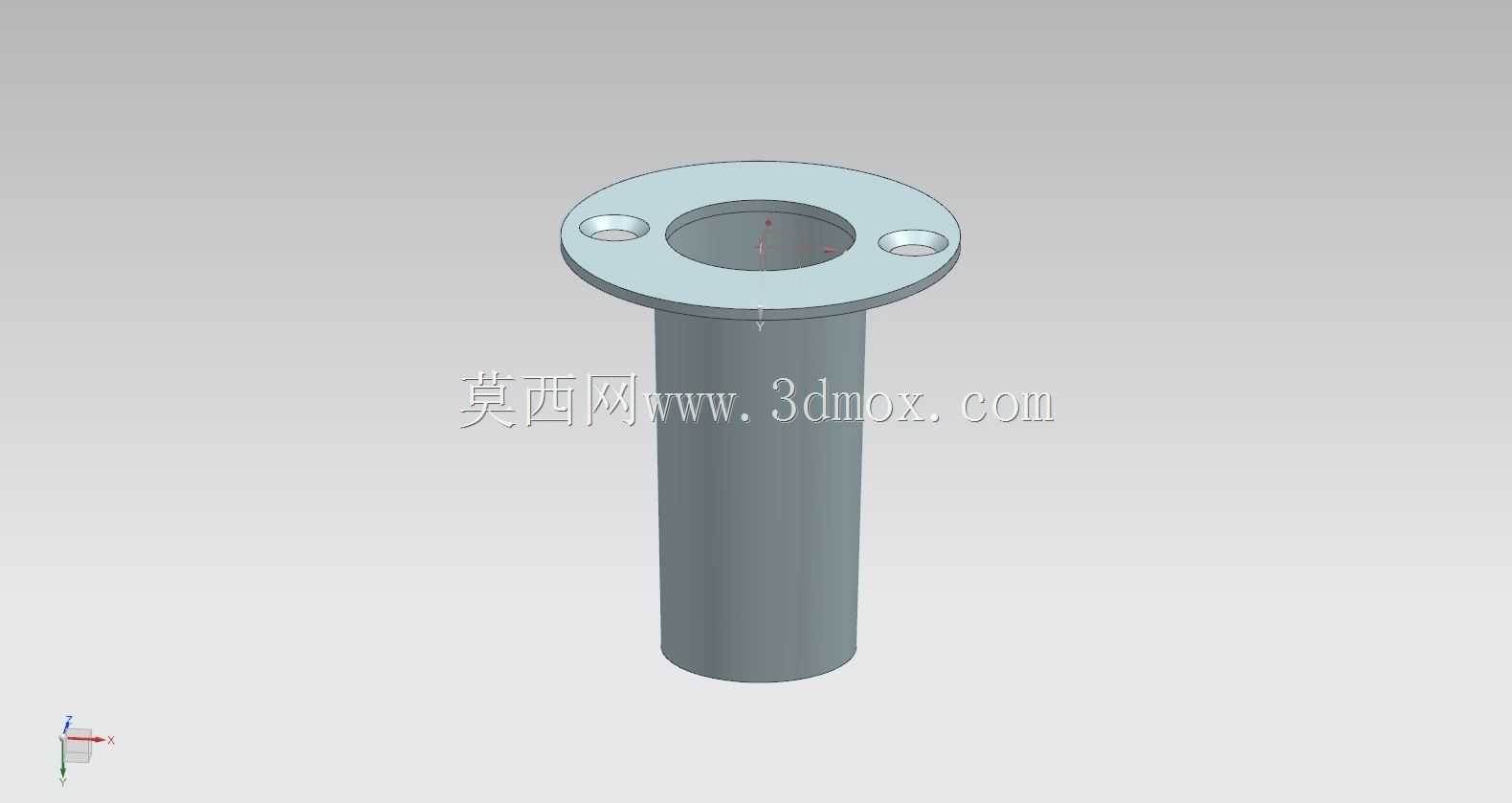

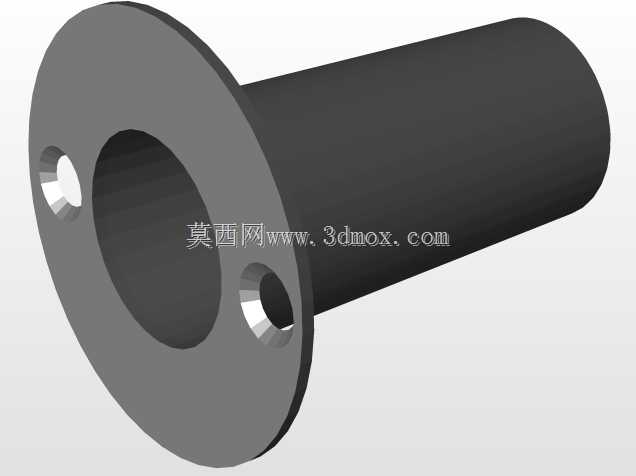

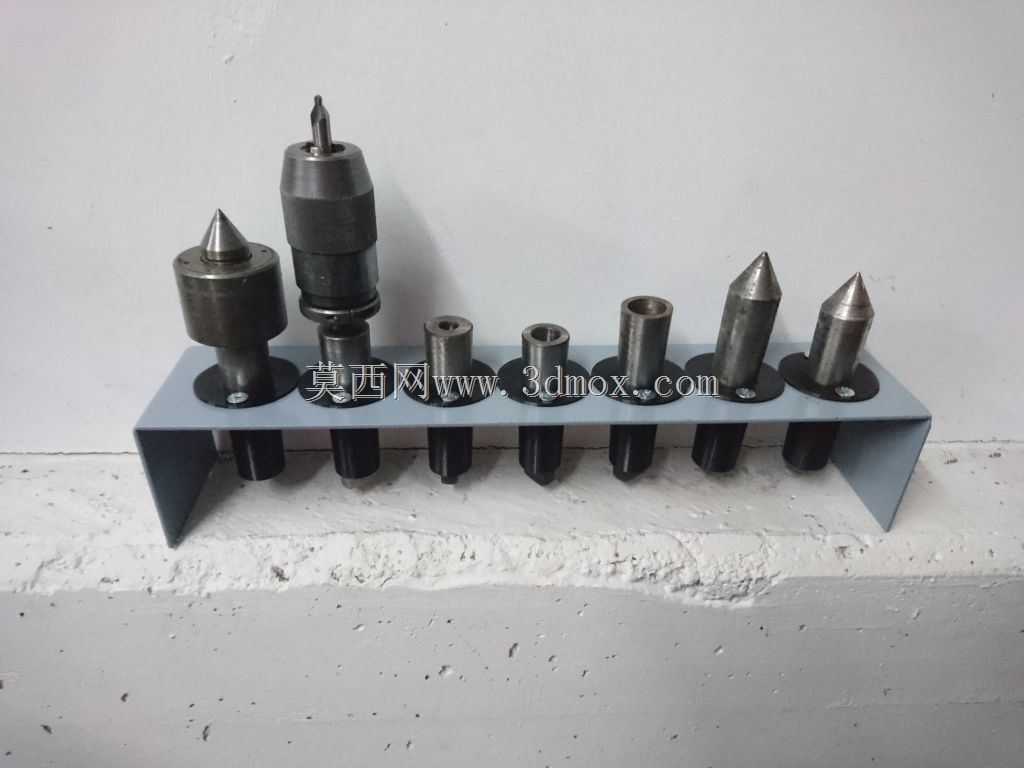

该构件属于机床刀具系统的支撑定位部件,核心作用是为回转类刀具提供同轴安装基准,同时通过顶部法兰结构完成与设备安装面的刚性锁固,常见于小型数控车床、走心机、排刀机以及专用钻孔、铰孔工位的刀塔侧装或台面直装场景。在实际加工工况中,这类构件需要承担刀具切削时产生的径向抗力与轴向进给载荷,因此结构设计优先保证安装同轴度与连接刚性,避免因支撑形变导致刀具振颤、加工面粗糙度超差或刀具寿命缩短。从结构形态来看,构件主体为等径直筒段,内部为贯通式空腔,该空腔可直接容纳刀具柄部、配套锁紧套或冷却管路,直筒外壁无额外加强筋,既简化了外圆加工工序,也能在紧凑安装空间内减少与周边刀具、排屑路径的干涉。顶部一体延伸出圆形法兰盘,
法兰盘上对称布置两个沉头安装孔,孔位与直筒轴线保持固定中心距,安装时可从法兰上方穿入内六角螺钉,直接锁附在设备的安装基面上,沉孔设计可让螺钉头部完全没入法兰表面,不会突出影响刀具装拆或周边部件运动。法兰盘与直筒段的衔接处采用平滑过渡,未设置尖锐转角,从机械加工角度看,这种过渡能有效降低铣削、车削加工时的应力集中风险,同时在构件承受交变切削载荷时,减少根部裂纹萌生的概率。法兰下端面为核心安装定位基准面,加工时需保证与直筒内孔轴线的垂直度,否则刀具装入后会出现轴线偏斜,直接影响加工孔位的位置度与圆柱度;直筒内孔的尺寸公差与表面粗糙度需匹配常用刀具柄部或弹性夹套的配合要求,间隙过大会导致刀具夹持晃动,过盈过大则会造成装拆困难,
甚至在长期使用后出现内壁拉伤。在安装边界方面,该构件的占用空间以法兰外径为最大径向轮廓,直筒段外径小于法兰直径,下沉安装时直筒部分可穿过设备台面的预制孔,仅让法兰端面贴合在台面表面,这种设计能降低刀具悬伸量,提升整个支撑系统的刚性。两个安装孔的中心距决定了安装基面的螺孔布局,选型时需核对设备安装位的孔距是否匹配,同时要确认法兰下方的直筒长度满足刀具插入深度需求,既要保证刀具柄部有足够的夹持长度,也要避免直筒下端与设备内部的传动部件、护罩或排屑结构发生碰撞。在功能拓展层面,该构件的贯通内孔可适配多种标准刀具柄部,也可根据实际需求加装轴向调节螺钉,用于微调刀具的伸出长度;若应用于有内冷需求的加工场景,
还可在直筒侧壁或法兰处增设冷却注油孔,接入切削液管路,让冷却介质直接输送至刀具切削区域,改善散热条件并辅助排屑。从建模逻辑来看,该构件的三维造型以回转体为基础,先通过旋转特征生成直筒与法兰的主体轮廓,再在法兰盘上切除出两个对称的沉头安装孔,整体特征树简洁,参数化调整便捷,工程师可根据不同的刀具柄径、安装空间或设备接口尺寸,快速修改直筒内径、外径、长度以及法兰厚度、安装孔中心距等关键参数,衍生出适配不同工况的系列化构件。在实际装配验证中,可通过三维软件的干涉检查功能,模拟构件装入设备后与周边刀具、夹具、运动部件的空间位置关系,提前发现法兰外径过大、直筒过长或安装孔位偏差等问题,减少实际加工后的装配返修工作量。这类支撑构件虽然结构不复杂,但在切削加工系统中直接影响刀具的运行稳定性,设计过程中每一处基准面的形位公差、配合间隙的选取以及安装方式的确定,都需要结合具体的切削参数、刀具类型与设备布局综合考量,才能在保证刚性的同时兼顾装拆便利性与空间适配性。
