可调式焊接角度定位工装夹具结构

　　在钢结构件组对、小型机架焊接以及钣金件拼焊作业中，工件的角度固定与位置支撑一直是影响焊缝成型质量与装配精度的关键环节。这款可调式焊接工装的结构设计，正是面向车间多品种、小批量的柔性装夹需求开发，替代了传统焊接作业中依赖人工扶持、临时点焊靠山或者定制固定角度靠模的作业方式，能够在不同规格工件的焊接工序中快速完成姿态调整与锁紧，有效降低焊接热变形带来的尺寸偏差，同时减少焊工在施焊过程中反复调整工件位置的辅助工时。

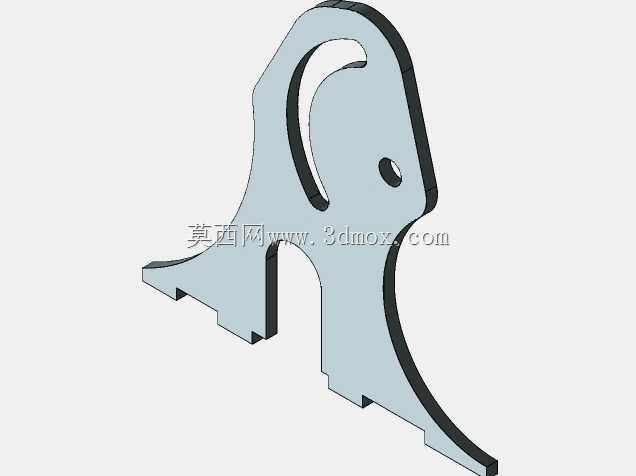

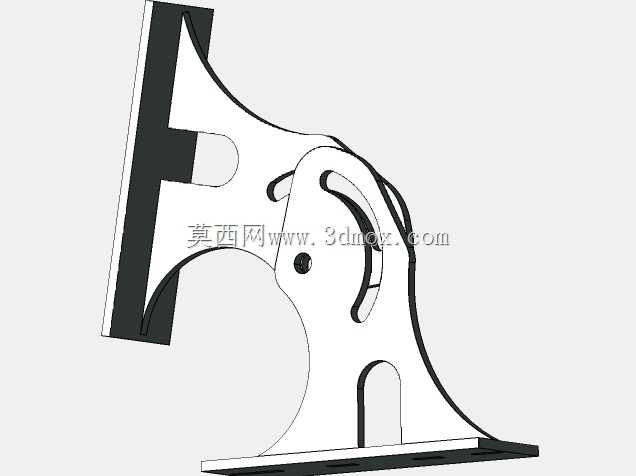

　　从整体结构布局来看，该工装采用立式支撑基座搭配可调摆臂的架构，底部为平直安装贴合面，可直接通过螺栓压紧在焊接工作平台、铸铁平台或者T型槽装配台面上，安装边界预留了足够的螺栓过孔空间，不需要对现有工作台面做二次改造即可完成部署。基座主体采用弯折加强的板式结构，在受力集中的铰接区域做了局部加厚与圆弧过渡处理，既规避了应力集中导致的结构开裂风险，也控制了整体自重，方便在车间不同工位之间转移。摆臂与基座之间通过铰接销轴连接，铰接位置设置了锁紧机构，松开锁紧件时摆臂可绕销轴在设定角度范围内顺畅转动，到达目标角度后锁紧即可形成刚性支撑，角度调节覆盖了车间常见的斜撑、角接、T型接头等多种焊接姿态需求，不需要更换不同角度的固定靠模。

　　工装的工作接触面做了加宽处理，与工件接触的端面保持较高的平面度，避免装夹时对工件表面造成压痕或者定位偏移。接触面与摆臂主体之间采用一体化弯折成型结构，相比焊接拼接的结构形式，长期承受焊接飞溅、反复装夹冲击时不易出现连接松动，整体刚性更能满足手工电弧焊、二氧化碳气体保护焊等常规焊接作业的载荷要求。在铰接位置的侧方，设计了对应的限位与锁止结构，锁止件采用大尺寸操作位设计，焊工佩戴焊接防护手套即可直接操作，不需要额外使用扳手等工具即可完成角度锁定与释放，调节过程顺畅无卡滞，锁止后铰接面无明显旷量，能够抵御焊接过程中工件受热产生的内应力，不会出现角度滑移。

　　从设计思路层面，这款工装没有采用复杂的多轴调节结构，而是针对焊接工位最常用的单维度角度调节需求做功能聚焦，剔除了冗余的调节自由度，既降低了制造成本，也减少了现场使用中的故障点。板式结构的镂空区域一方面减轻了整体重量，另一方面也便于焊接过程中产生的焊渣、飞溅从结构间隙掉落，不会在工装内部堆积造成清理困难。所有棱边位置都做了倒角处理，避免操作人员搬运、装夹过程中被锐边划伤，符合车间工装的安全设计要求。

　　在实际工况适配性上，该工装可成对配合使用，也可单独作为角度靠山使用，针对不同长度的型材、管件、钣金拼焊件，可通过调整多台工装的安装间距，适配不同尺寸工件的支撑需求。其支撑高度与摆臂长度经过匹配设计，在常用调节角度范围内，工件的重心始终落在基座支撑边界以内，不会出现倾翻风险。针对焊接作业中常见的高温飞溅，整体结构采用钢制构件，表面可耐受常规焊接温度的飞溅冲击，长期使用后仅需清理接触面的焊渣残留即可维持定位精度，维护成本极低。

　　在结构建模过程中，各铰接孔的配合间隙、锁紧面的接触面积、基座的抗弯截面模量都经过严谨校核，确保在最大支撑载荷下，基座的形变量控制在焊接定位允许的公差范围内。摆臂的转动轨迹经过运动仿真验证，全程不会与基座、安装台面发生结构干涉，角度调节的行程设置既覆盖了常用作业区间，也通过机械限位结构避免摆臂过度转动造成的结构碰撞。底部安装孔的位置设计兼顾了不同工作台的T型槽间距，适配多数车间现有焊接工作台的安装标准，不需要额外加工过渡连接板即可完成固定。

　　不同于专用焊接工装只能适配单一工件的局限性，这款可调结构的通用性更强，在多品种轮番生产的机加工车间、金属结构加工班组中，能够大幅减少专用工装的储备数量，降低工装制造成本与存放空间占用。其简洁的结构形式也便于一线操作人员快速掌握使用方法，不需要复杂的培训即可上手完成角度调节与装夹作业，在小批量定制件焊接、设备维修现场的临时构件拼焊、实训教学的焊接练习等场景中都能发挥稳定的定位支撑作用。
