直角焊接定位靠架工装结构设计

　　在钢结构件、钣金机架、方管框架的组焊工序中，最常出现的质量偏差并非焊缝本身的成型缺陷，而是两相邻构件在拼接时无法稳定保持90度夹角，焊后冷却收缩带来的角变形会进一步放大偏差，后续装配时孔位错位、面板贴合不严、直线度超差等问题都源于此。这款直角焊接定位靠架正是针对这类现场痛点开发的简易工装，它不需要配套气源、液压站或者复杂的调整机构，直接放置在焊接平台上即可使用，靠架的两个互相垂直的基准面分别贴靠待焊工件的两个邻接面，通过快速夹钳或者点焊临时固定后就能释放焊工双手，让操作人员专注于控制焊接参数与焊枪姿态。

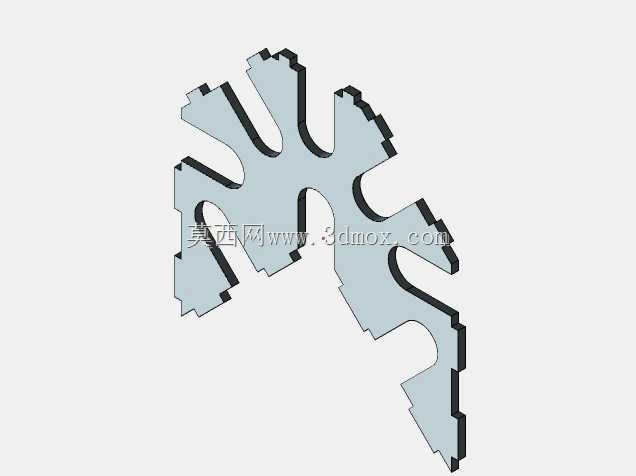

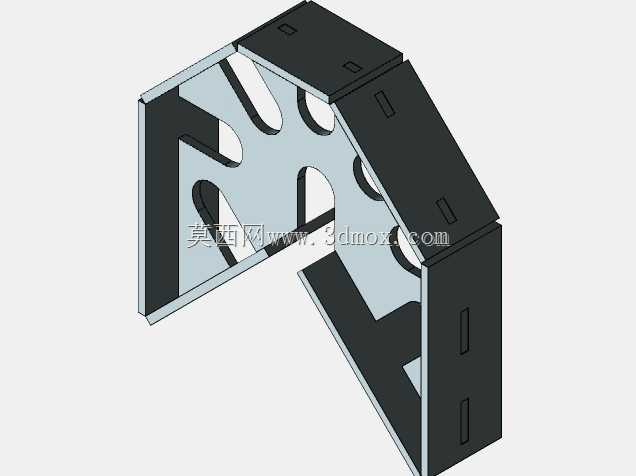

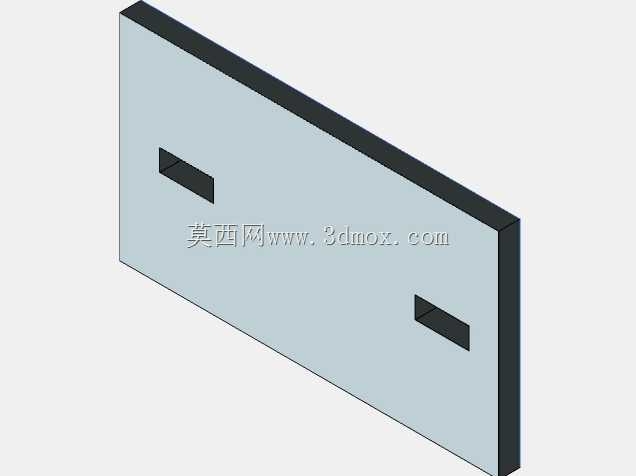

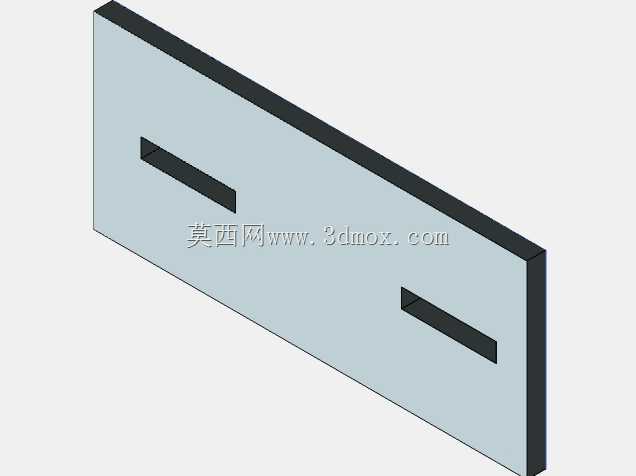

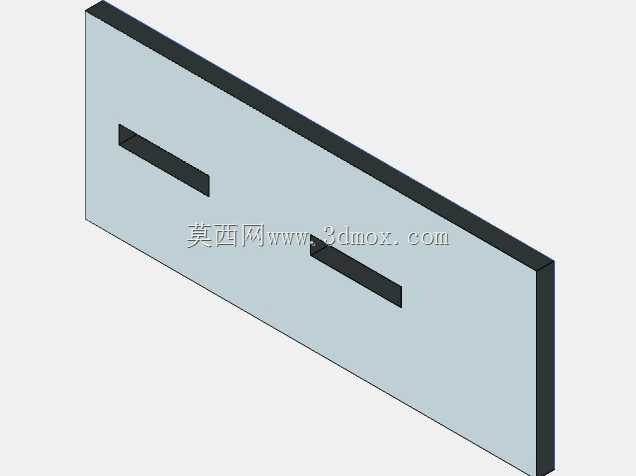

　　从结构形式上看，这款靠架采用分体式钣金折弯加焊接成型的思路，外侧两块垂直立板承担主要的定位基准功能，板面上预留的长条形开槽一方面用于减轻整体重量，方便工位间转移搬运，另一方面也可作为穿装快速夹钳、C型夹或者磁吸固定座的通道，适配不同厚度、不同外形尺寸的工件装夹需求。中间的连接支撑板采用带镂空孔的板材，这些孔洞并非单纯为了减重而设置，在焊接作业时，焊渣飞溅、打磨粉尘可以直接从孔洞中落下，不会在工装内部堆积造成基准面垫屑，日常清理时用压缩空气吹扫即可，维护难度很低。两块立板与中间支撑板之间采用满焊连接，焊后整体经过时效处理再进行精加工，以此消除焊接残余应力，避免长期使用后基准面发生变形。

　　设计这类工装时，首先要确定的是两个定位面的垂直度公差，常规车间用于普通机架焊接的靠架，垂直度一般控制在0.05mm/100mm以内即可满足使用要求，如果用于精密钣金箱体或者有密封面要求的构件组焊，则需要将公差提升至0.02mm/100mm，同时基准面的平面度也要同步收紧。立板的厚度选择需要结合工装的整体规格确定，过小的板厚在频繁撞击、夹紧力作用下容易出现鼓曲变形，过厚则会让工装过于笨重，单人无法搬运，常规中等规格的靠架立板厚度多选在6mm到10mm之间，边缘处做折弯翻边处理，相当于在不增加整板厚度的前提下提升截面惯性矩，抗弯曲能力可提升数倍。

　　工装的底部边界需要保持平整，放置在铸铁焊接平台或者T型槽平台上时不能出现翘动，因此底面在焊后必须经过平面磨削加工。如果是用于大型工件的组焊，还可以在底面加装磁吸座，直接吸附在钢铁平台上，避免焊接过程中工装受到工件碰触发生移位。立板上的开槽位置要避开主要受力焊缝区域，开槽的宽度以能容纳常用快速夹钳的压臂为准，过长的开槽会削弱立板的整体刚性，设计时需要在装夹灵活性与结构刚性之间找到平衡点。

　　实际车间应用中，这类直角靠架的使用场景非常广泛，小到电气柜的框架拼接、设备护罩的方管组对，大到机架方通的打底焊、型材支架的预定位，都可以看到它的身影。与专用的气动焊接夹具相比，它的优势在于通用性极强，不需要针对特定工件单独定制，采购或者制作成本极低，且不存在易损的气动元件，维护成本几乎可以忽略。在多品种小批量的机加工车间、钣金加工厂里，这类通用工装的使用频率往往远高于专用夹具，它可以配合角度尺、划线针完成工件的预定位，也可以多个靠架组合使用，完成更长尺寸框架的直角组对。

　　需要注意的是，这类靠架属于定位基准件，日常使用中要避免直接在工装基准面上引弧，焊接飞溅粘附在基准面上后要及时用铲刀清理，否则会造成后续工件定位出现间隙。长期使用后如果发现基准面出现磕碰凹痕或者垂直度超差，可以通过平面磨床重新修磨基准面，恢复精度后即可继续使用，整体使用寿命远高于普通的焊接辅助工具。在三维建模过程中，需要重点验证两块立板的装配间隙、焊缝位置是否存在加工干涉，镂空孔的排布是否会让支撑板出现应力集中区域，同时要预留出焊后精加工的余量，确保成品工装的精度满足车间实际焊接工况的要求。
