直角定位焊接工装夹具三维结构

　　在钢结构件、钣金框架、设备底座以及小型方管机架的组焊过程中，最容易出现的问题不是焊缝本身，而是两个待焊面在点焊前发生角度偏移。很多现场作业依赖角尺反复测量、靠人工手扶压紧，效率低且一致性差，尤其在批量生产时，操作者需要不断调整工件垂直度，稍有偏差就会导致后续装配孔位错位、外覆盖件无法贴合。这个直角定位焊接工装正是针对这类工况而设计，核心作用是在焊接前为两个互相垂直的工件提供稳定的90度定位基准，并通过自身刚性结构抵抗点焊过程中产生的轻微移位。

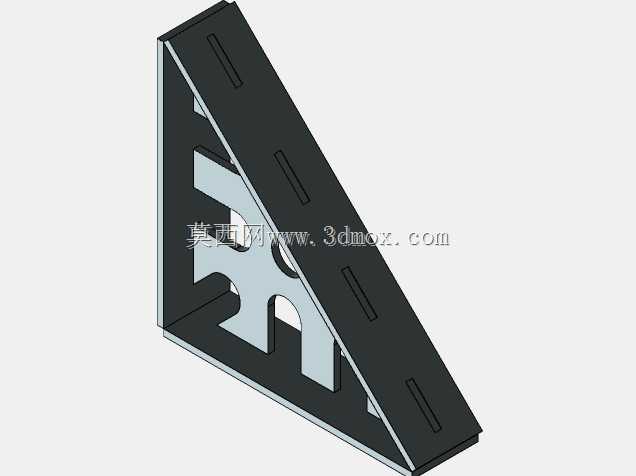

　　从结构上看，该工装采用三角形加强形式，主体由两块互相垂直的定位板和一块斜向连接板组成。两块垂直板分别承担水平与竖直方向的贴合基准面，工件边缘靠紧后即可形成稳定直角；斜向连接板把两个受力面连接成整体，使工装在承受侧向推力时不容易张开或变形。这种布局看似简单，却直接对应焊接现场最常见的受力状态：当工人用夹具或手把方管压向基准面时，力会沿着垂直板传递到斜撑上，三角形结构能够把局部载荷分散到整个本体，避免单块薄板因长期受力而产生弯曲。

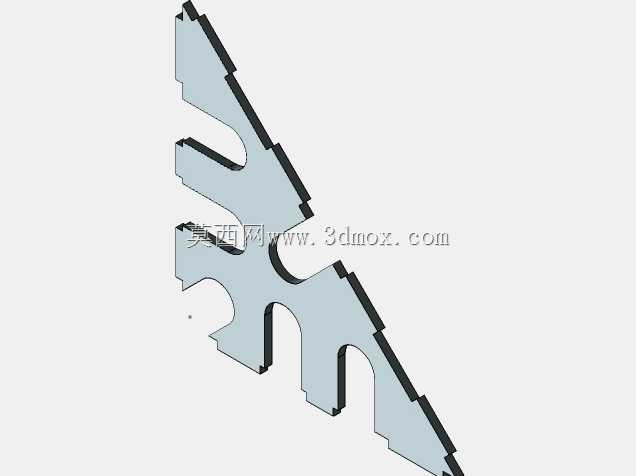

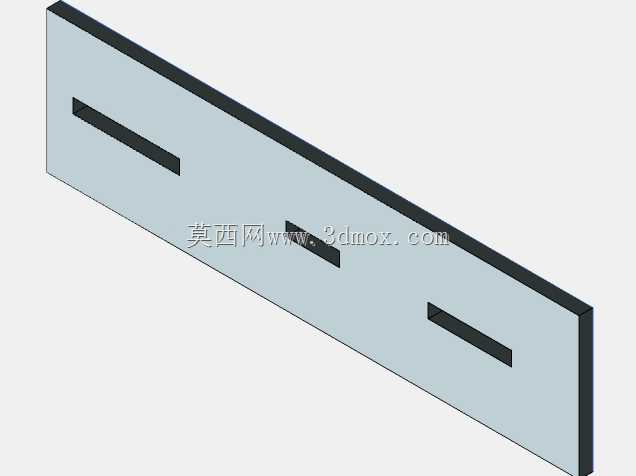

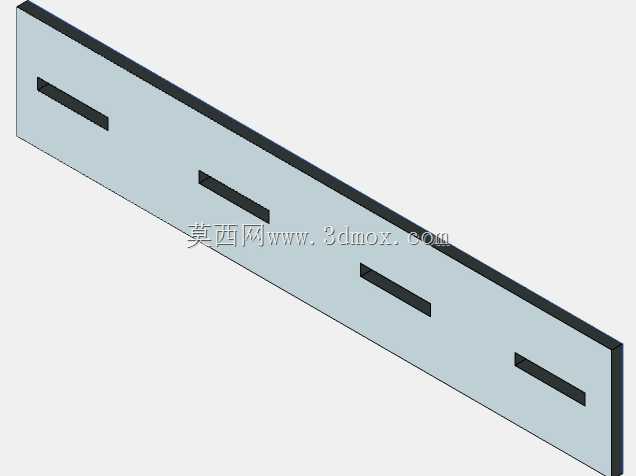

　　设计思路上，这类工装并不追求复杂调节，而是强调快速、可靠、耐磕碰。垂直定位面保持平整连续，便于方管、角钢、板件直接贴靠；斜板上开设的长槽可用于安装快速夹钳、压紧螺栓或与焊接平台连接，使工装既能独立使用，也能固定到平台上形成组合定位。中间区域的镂空不是单纯减重，更重要的是减少工装与工件的接触面积，降低焊渣飞溅后粘连、热变形影响基准面的概率，同时方便操作者观察焊缝位置，清理焊渣时也不必反复搬动笨重本体。

　　实际使用时，可先将其中一块基准面贴住平台或已定位好的主梁，再把待焊方管靠向另一垂直面，确认贴合无缝后用夹钳穿过长槽锁紧。短焊缝可直接点焊定位，长焊缝则建议在工件两端先固定，再分段焊接，以减少热输入集中带来的收缩变形。对于框类结构，往往需要两件或四件同样的直角工装配合使用，分别控制四个角部位置；若工件尺寸较大，还可把多个工装沿同一基准边布置，形成连续定位线。它不直接参与焊接成型，却决定了组对尺寸的稳定性，是车间里提高首件合格率、减少返修的基础辅具。

　　从安装边界看，这类工装适合放置在平台、槽钢支架或平整钢板上使用，底部与侧部需要留出夹钳操作空间，尤其是斜板长槽附近不能被其他工件遮挡。垂直基准面应避免与焊枪路径发生干涉，因此在布置工装时，通常让工装位于焊缝外侧或非焊接侧，让焊缝区域保持开放。若用于热输入较大的厚板焊接，应在工装与工件之间预留少量散热间隙，或采用断续焊方式控制温升；长期使用后，重点检查两个垂直面的平面度和夹角，若因焊渣堆积、碰撞导致基准面凹陷，需要及时修磨，否则误差会直接复制到工件上。

　　三维建模时需要特别关注基准面的配合关系。两块垂直板不是简单拉伸拼接，而应保证内侧夹角严格为90度，并在建模阶段就把斜撑、加强筋和安装槽作为整体受力结构考虑。长槽位置要结合标准夹钳的螺栓直径和压紧行程确定，槽宽过小会限制通用夹具，槽长不足则无法适应不同规格工件。镂空轮廓要避免形成尖锐应力集中，转角处保留适当圆角，既能提高刚性，也便于实际加工时切割。对于需要出工程图的场景，还应标注基准面平面度、垂直度以及关键安装槽的位置尺寸，使加工后的工装能够直接用于现场组焊。

　　这类直角工装常见于机架预制、钣金箱体拼焊、铝型材框架补强、设备护罩支架焊接等场景。它尤其适合多品种、小批量的车间：工件规格变化时，不需要重新制作整套模具，只需调整夹钳位置或配合垫块即可。与复杂的气动定位夹具相比，它没有易损管路和动作元件，维护成本低，对焊接烟尘、飞溅和高温环境不敏感；与单纯的手持角尺相比，它又能提供持续的刚性支撑，解放操作者双手。结构设计的价值正体现在这种地方——用最少的零件解决最频繁出现的定位问题，让焊接过程从“边量边焊”转变为“靠紧即焊”。
