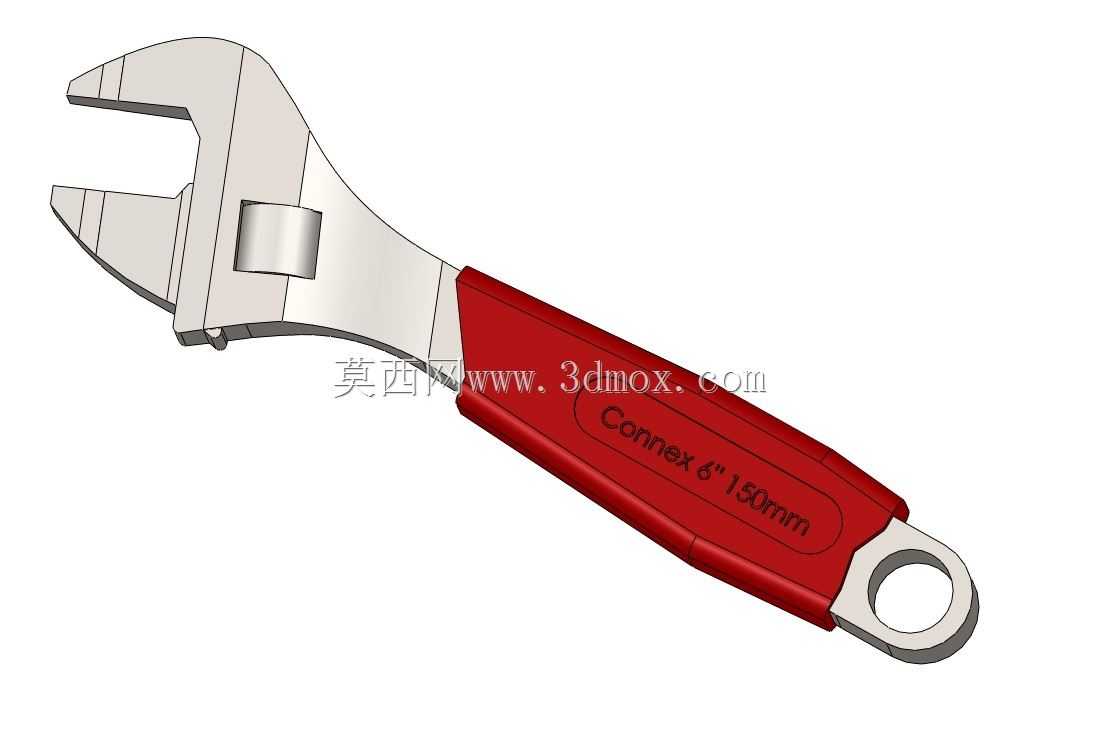

6寸可调式活动扳手滚轴扳手结构

　　在设备维保、产线装配以及狭小空间内的紧固件拆装场景中，活动扳手始终是一线操作和结构设计人员手边不可替代的基础工具。这款6英寸规格的可调扳手，整体长度控制在150mm级别，既不会因尺寸过大而无法伸入设备缝隙，也不会因力臂过短导致常规M3到M10规格紧固件拆装时施力不足。其核心结构由固定钳口、活动钳口、调节滚轴、蜗杆调节机构以及包覆式手柄组成，所有配合部位在建模阶段都按照实际装配公差预留了合理间隙，避免三维结构出现干涉，同时还原真实工具的运动逻辑。

　　从实际使用场景来看，这类扳手最常出现在机电设备检修、管路接头拆装、工装夹具调试以及现场装配工位。不同于固定开口扳手，它不需要为每一种对边尺寸的螺栓或螺母单独准备对应规格，通过拇指拨动侧面的蜗杆，就能连续改变开口宽度，适配一定范围内的所有外六角紧固件。在设备内部空间局促、操作视线受阻的位置，操作者可以先将开口预调到略大于紧固件对边尺寸，伸入作业位置后再微调卡紧，这种设计大幅降低了多规格工具携带负担，也减少了频繁更换工具的辅助时间。

　　这款模型在设计时重点还原了钳口的受力结构。固定钳口与扳手本体为一体化金属结构，活动钳口通过本体上的导向槽实现直线滑动，两者的夹持面都加工有细密的防滑齿纹，当施加扭矩时，齿纹会嵌入紧固件的接触面，避免施力过程中出现打滑、脱开的情况，既保护螺栓棱角不被圆角化，也能降低操作时的安全风险。调节蜗杆嵌在本体的转轴孔内，齿部与活动钳口底部的齿条精准啮合，转动蜗杆时活动钳口平稳移动，不会出现窜动或卡滞，1mm的可配置开度步进也对应了实际产品的调节精度，能够精准匹配不同紧固件的尺寸需求。

　　手柄部分采用双色包覆结构，内部为高强度金属芯体延伸段，外部包裹红色防滑绝缘材质。这种设计一方面延长了整体力臂，让操作者可以用更小的握持力输出足够扭矩，另一方面包覆材质提升了手部与工具间的摩擦力，即便手上沾有机油、切削液，也能稳定握持。手柄末端的挂孔设计，既支持工具在工位看板上悬挂收纳，也可以在需要时穿过加力杆，应对更大扭矩的拆卸需求。手柄表面的规格标识直接模压在包覆层上，长期使用也不会磨损脱落，方便现场快速识别工具规格。

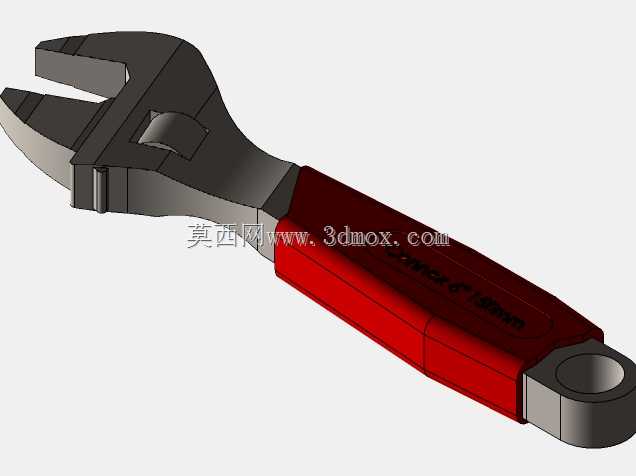

　　从三维建模的结构逻辑来看，整个模型没有做过度的简化省略，导向槽的配合长度、蜗杆的齿形参数、钳口的开合行程都严格参照实物比例。固定钳口与活动钳口的最大开口量对应6寸活动扳手的常规参数，能够覆盖日常维保中绝大多数紧固件的拆装需求。各零部件的分模面、装配关系都清晰呈现，既可以作为工具类产品结构设计的参考样本，也能用于装配工位的工具布局规划、操作培训演示，或是作为人机工程仿真中的工具模型使用。在进行设备虚拟装配时，也可以将其置入维保场景，校验设备周边的操作空间是否足够，避免实际使用时出现工具与周边零部件干涉、无法完成紧固件拆装的问题。

　　不同于专用定尺寸扳手，活动扳手的核心价值就在于其通用性与场景适应性。这款模型准确还原了真实产品的每一处功能结构，没有为了渲染效果添加脱离实际的装饰特征，所有外形设计都服务于使用功能：钳口的厚度经过优化，能够伸入部分沉孔位置的紧固件作业空间；本体与手柄的过渡段做了加强处理，承受额定扭矩时不会出现应力集中断裂；整体重量分布均衡，长时间握持操作也不易产生疲劳。这些细节共同构成了一款成熟手动工具的完整结构特征，也为相关工具类产品的设计优化提供了直观的三维参照。
