阿玛达折弯机配套后定位卡钳

　　在钣金折弯工序里，后挡料机构的定位精度直接决定折弯线与板边的相对位置，也决定了批量工件的折弯一致性。这一卡钳结构用于气压折弯压力制动器的后规夹具，安装在折弯机后挡料的移动横梁上，随伺服轴移动到指定坐标，为待折弯钢板提供稳定的机械靠位面。它的作用不是夹持工件，而是在板料送入下模上方时，让板边抵住卡钳的定位面，使折弯线准确落在上下模的合模中心线上。

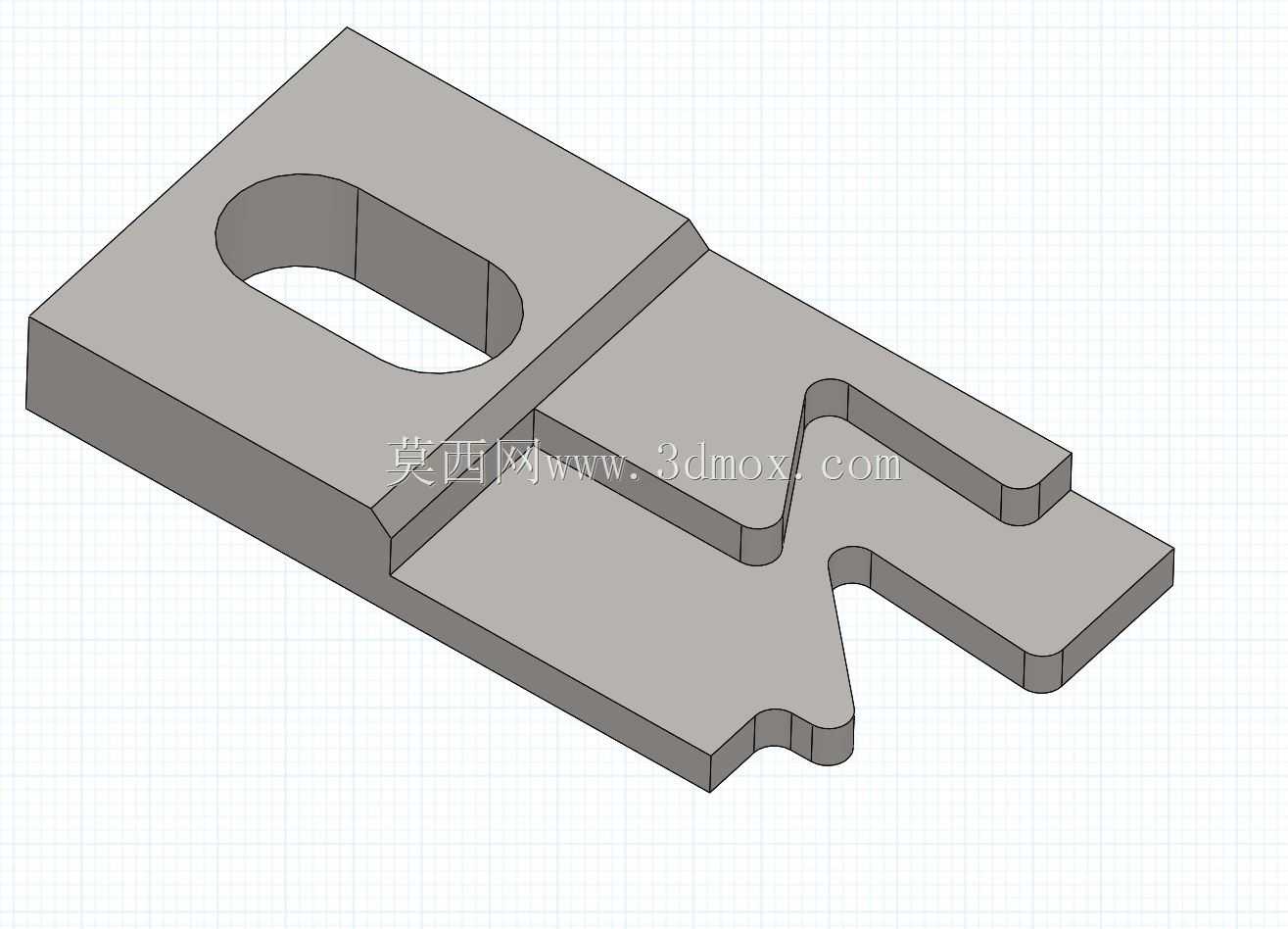

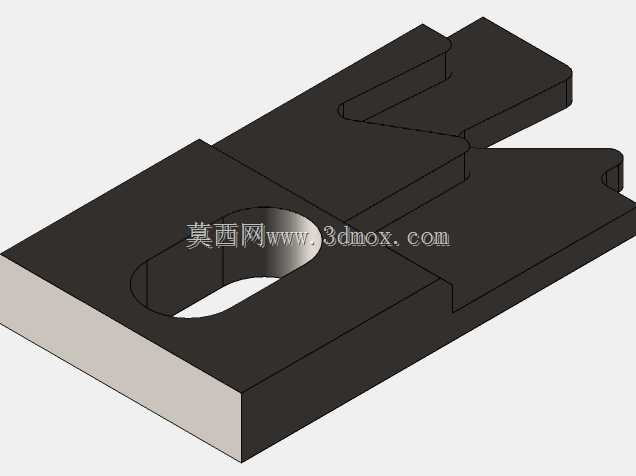

　　从结构上看，该零件为一体式钣金折弯件，主体分为安装段与定位段两部分。安装段带有长圆形腰孔，可沿挡料横梁的T型槽方向调整前后位置，补偿不同折弯下模的V口中心偏差，也能适配不同板厚、不同折弯半径下的挡指伸出量。腰孔两端做了圆弧过渡，避免应力集中，孔边与安装面保持足够的实体宽度，保证反复锁紧后不会出现局部压溃。定位段向折弯机下模方向延伸，末端形成阶梯状的卡爪轮廓，其中一个定位面与安装基准面平行，用于常规直边折弯；另一处带缺口的异形轮廓则用于避让已折弯边，在进行二次折弯、多道折弯时，不会与已经成形的翻边发生干涉。

　　设计这类后规卡钳时，首先要确认安装边界。安装段的厚度需匹配后挡料横梁的槽宽与压块高度，过厚会导致压块无法锁紧，过薄则在板料推送冲击下产生松动。腰孔长度要覆盖常用模具的中心距调整范围，同时保留足够的锁紧接触面积。定位段的伸出长度需要结合折弯机安全开口高度、下模V宽以及板料厚度综合确定：伸出过长会让卡爪在折弯时进入上下模合模区域，存在撞模风险；伸出过短则板边无法稳定贴合，容易在推送过程中滑脱。

　　折弯线角度精度受多个因素影响，除了滑块重复定位精度、模具磨损和板料回弹外，后挡料的刚性与定位面平行度同样关键。如果卡钳安装后定位面与下模母线不平行，板料在全长方向上的挡料距离会出现偏差，最终造成折弯角度两端不一致。在第二后规夹钳与平行边之间增加口袋式让位结构，可以让定位面更靠近折弯线，缩短悬伸长度，减小板料推送时的撬动变形，同时为已成形的折弯边提供避让空间。这种处理在加工盒形件、U型件以及带多道折边的机柜零件时尤为实用。

　　该卡钳采用阿玛达风格的轮廓比例，安装段与定位段之间设置斜向过渡，既减轻了零件重量，又提高了截面抗弯刚度。板料边缘的圆角处理可以避免划伤工件表面，也能减少操作人员在换模调整时被锐边割伤的风险。定位爪处的局部凸起用于形成明确的接触线，让板边以线接触方式定位，相比大面积面接触，更不容易因铁屑、油污堆积而影响定位精度。

　　在实际选型与建模时，需要先核对折弯机后挡料横梁的截面尺寸、T型槽间距、压块螺纹规格以及挡指安装面到下模中心线的距离。三维建模中应优先建立安装基准面、定位面和折弯机下模中心线之间的尺寸链，再根据干涉检查结果修调卡爪轮廓。对于需要频繁换模的车间，可以将腰孔调整范围适当放大，并在定位段预留可更换挡片的安装位；对于固定产品专线生产，则可以缩短腰孔、加厚定位段，以获得更高的刚性。

　　在气压驱动的后挡料系统中，卡钳本身不承受大的夹紧力，但要承受板料反复推送带来的冲击。因此材料通常选用中碳钢板或合金结构钢，表面进行淬火或发黑处理，提高定位面的耐磨性。安装时需使用百分表校准多个卡钳之间的共面度，确保同一横梁上的所有定位点处于同一平面内。若定位面出现磨损，可通过修磨后重新校准，或在腰孔允许范围内微调位置继续使用。

　　从工艺角度看，该零件适合激光切割后进行少量铣削加工，关键尺寸集中在腰孔位置、定位面到安装面的距离以及定位面的直线度。建模时不应只关注外观造型，而要把折弯机模具空间、板料运动轨迹和后挡料轴行程一并纳入装配环境检查。只有在干涉、刚性、调整量和接触方式之间取得平衡，这类后规卡钳才能真正稳定地服务于批量钣金折弯生产。
