重载定向平板支架聚氨酯滚轮脚轮结构

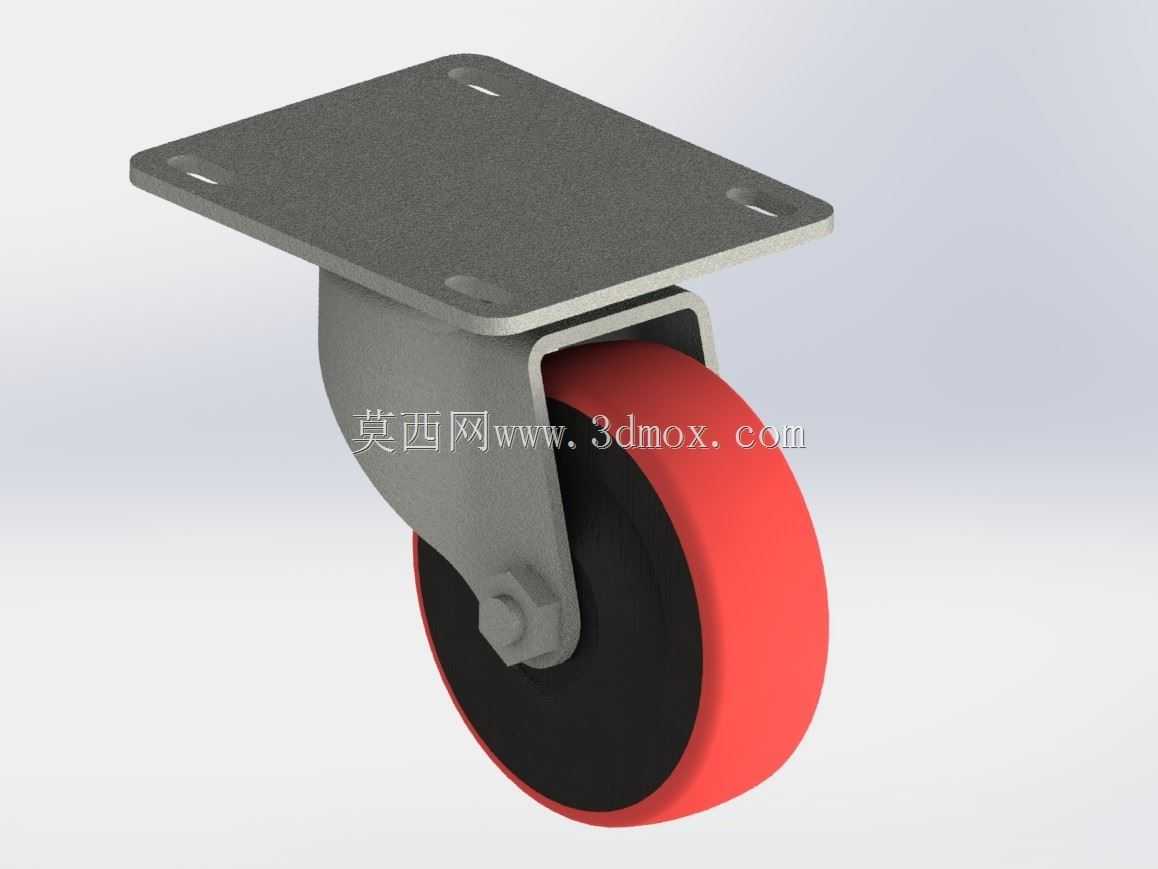

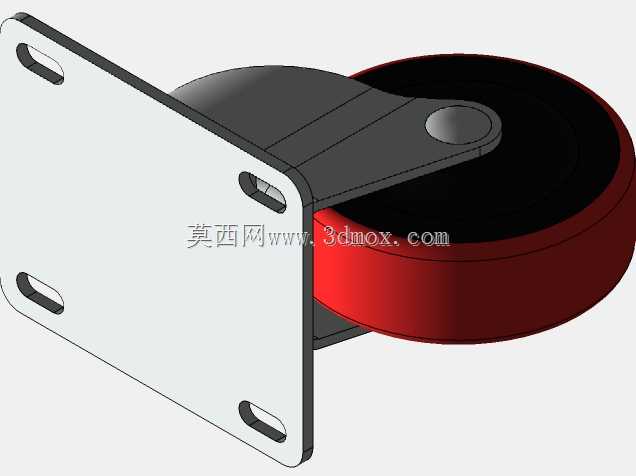

　　这款定向脚轮的结构设计，核心面向工业场景中需要固定移动方向的重载设备移位需求，常见于车间重型工作台、固定式物流周转架、大型自动化设备机座、仓储货架的底部支撑移位场景，区别于万向脚轮的全向移动特性，定向款的行走轨迹更可控，在长距离直线推移设备时不会出现方向偏移、蛇形走位的问题，适配需要沿固定通道推移的工位器具使用。从结构组成来看，顶部为方形平板安装座，座面预留四个长圆形安装孔，长圆孔的设计可以抵消安装面的孔位加工误差，不需要严格匹配孔距即可完成装配，安装时通过螺栓穿过孔位将脚轮固定在设备底部的安装梁上，平板座的厚度经过载荷校核，在额定承重范围内不会出现安装面翘曲、变形的问题，支架部分采用一体弯折成型的钢质托架，

　　托架与顶部安装座通过铆接或焊接的方式固定为整体，轮体的安装轴穿过托架两侧的轴孔，轴端采用防松螺母锁紧，避免长期行走震动导致轴件脱出。轮体部分采用双材质复合结构，外层为红色聚氨酯材质，具备良好的耐磨性能与减震效果，在环氧地坪、水泥地面行走时不会划伤地面，同时行走噪音远低于全钢或全铸铁脚轮，内层为硬质轮芯，承担主要的载荷传递作用，轮体与支架之间预留有足够的转动间隙，滚动过程中不会出现轮体与支架剐蹭、卡滞的问题。设计过程中首先明确了安装边界尺寸，顶部安装板的长宽尺寸适配常见的工业设备底部安装梁宽度，安装孔的孔距范围覆盖多数标准脚轮的安装尺寸，可以直接替换同规格的老旧脚轮不需要重新打孔，轮体直径的选择兼顾了移动灵活性与离地高度，

　　轮径越大越容易越过地面的焊缝、小颗粒杂物等障碍，但同时会抬升设备的整体重心，因此在载荷允许的范围内选择了适中的轮径，保证设备安装后的重心稳定性。托架的弯折弧度经过结构优化，在轮体上方形成足够的避让空间，即使轮面缠绕少量杂物也不会卡死轮体转动，同时托架的侧面做了圆角处理，避免安装维护过程中划伤操作人员。这类定向脚轮通常会和同规格的万向脚轮搭配使用，在设备底部的两个定向轮搭配两个带刹车的万向轮，既可以保证直线推移的顺畅性，也可以在需要转向时灵活调整方向，停驻时通过万向轮的刹车结构锁定位置，不会出现自行滑移的问题。轮面的聚氨酯材质具备一定的耐油、耐弱酸弱碱特性，可以适配机加工车间存在少量切削液飞溅的使用场景，不会因为短期接触常见工业介质出现轮面溶胀、开裂的问题，转动部位的间隙设计也预留了润滑脂的填充空间，长期使用时可以定期加注润滑脂降低转动阻力，延长整体使用寿命。
