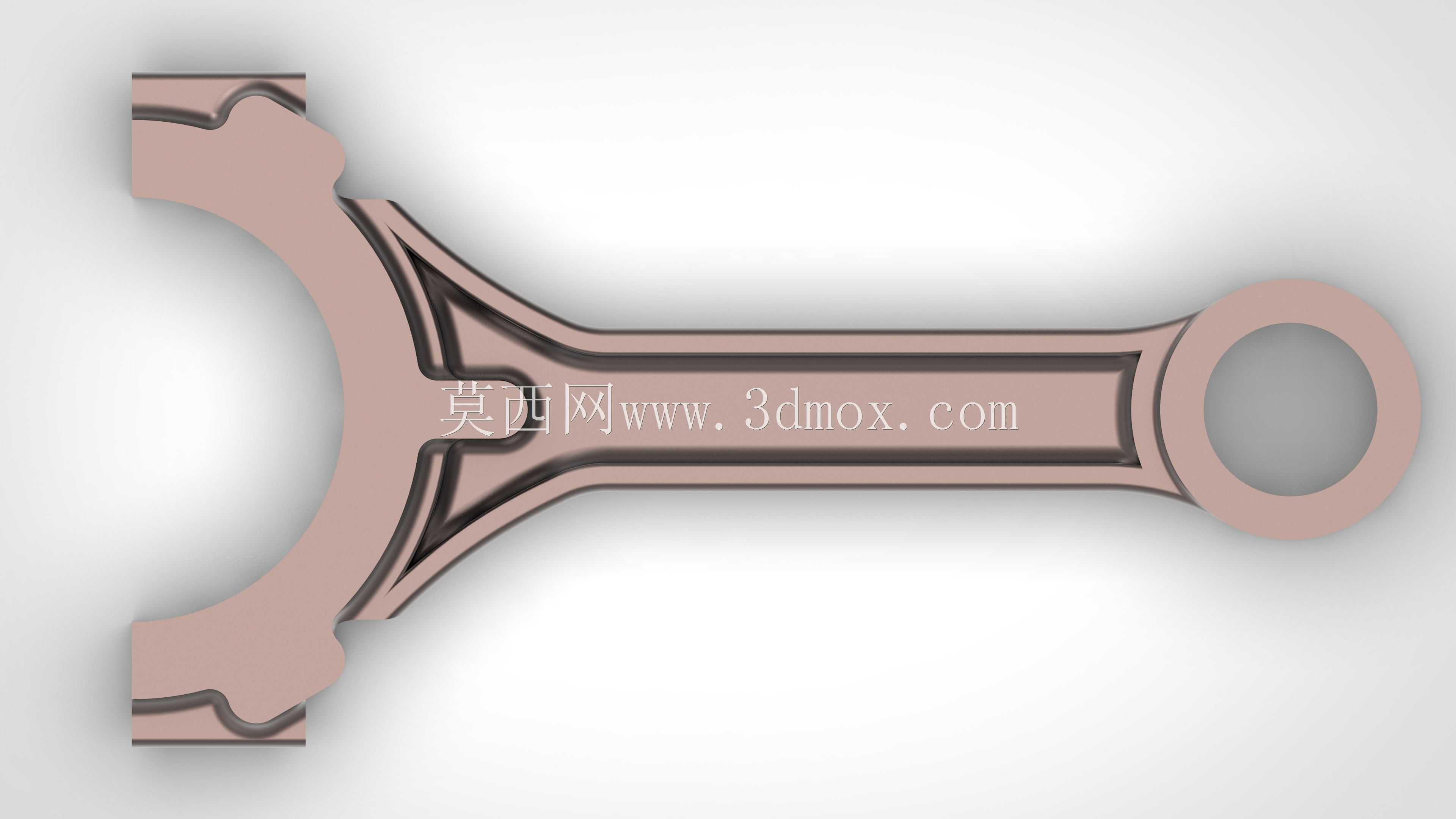

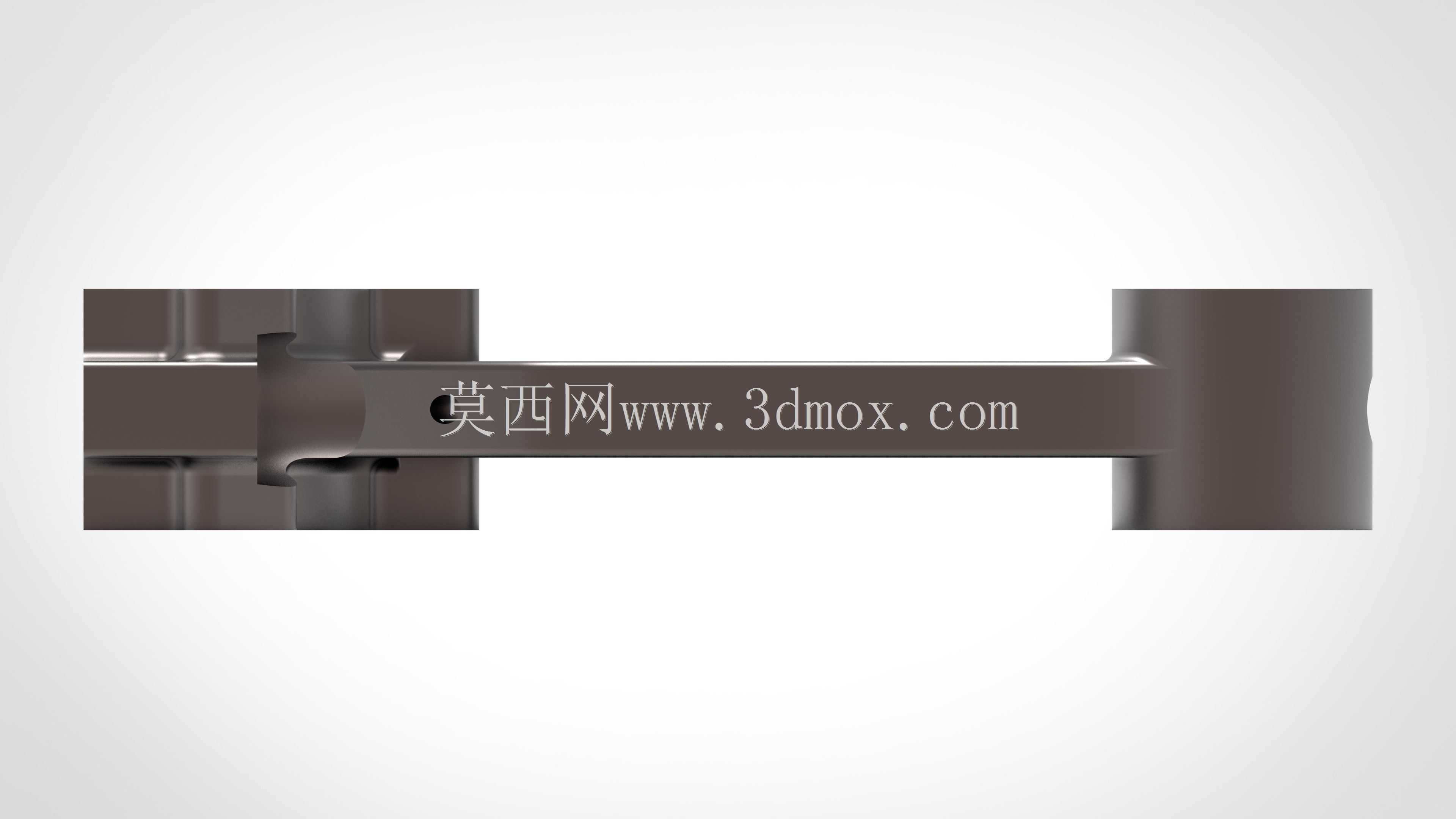

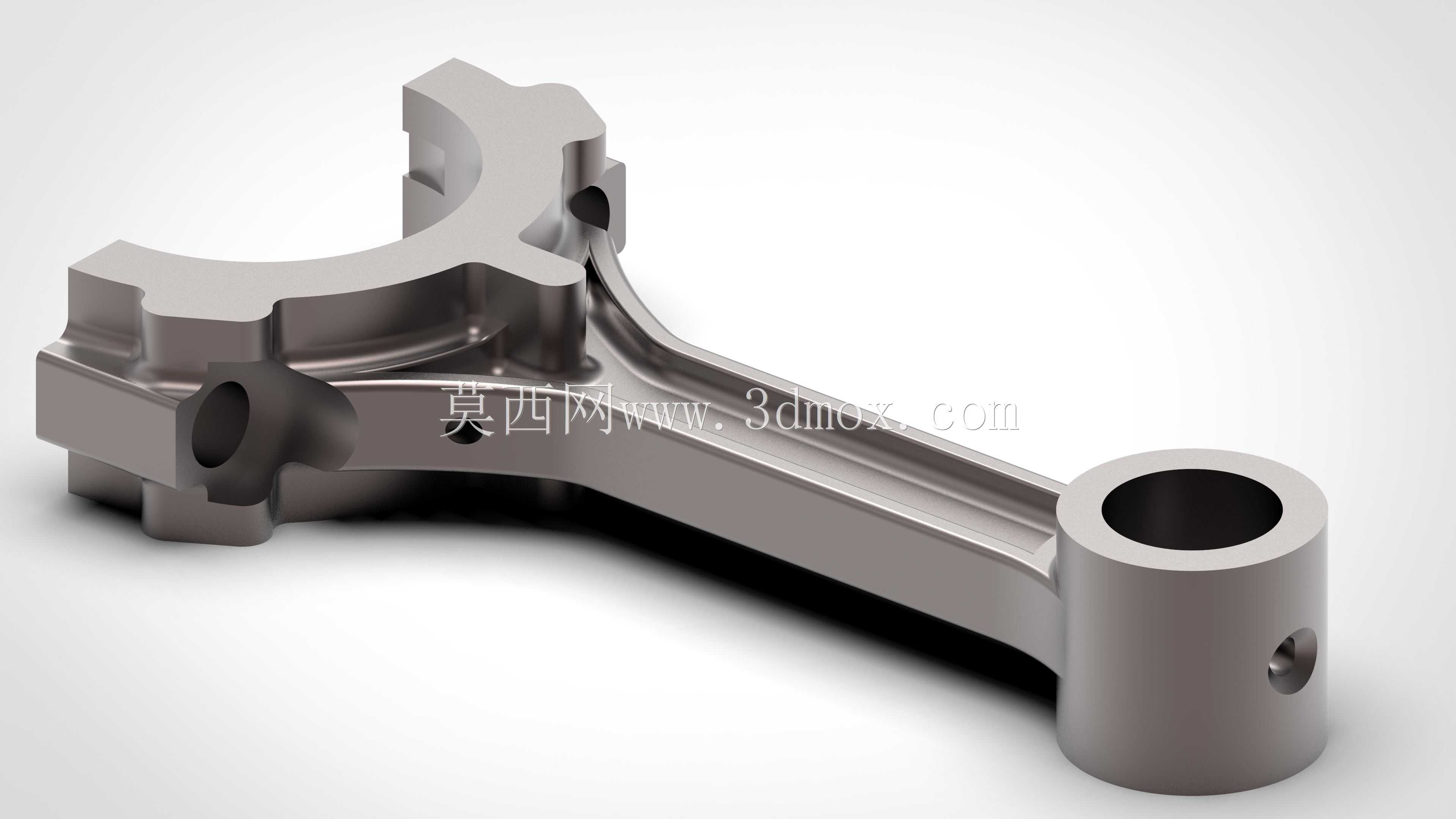

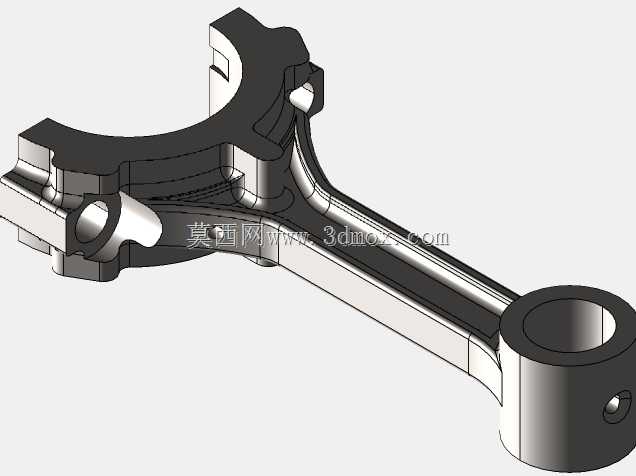

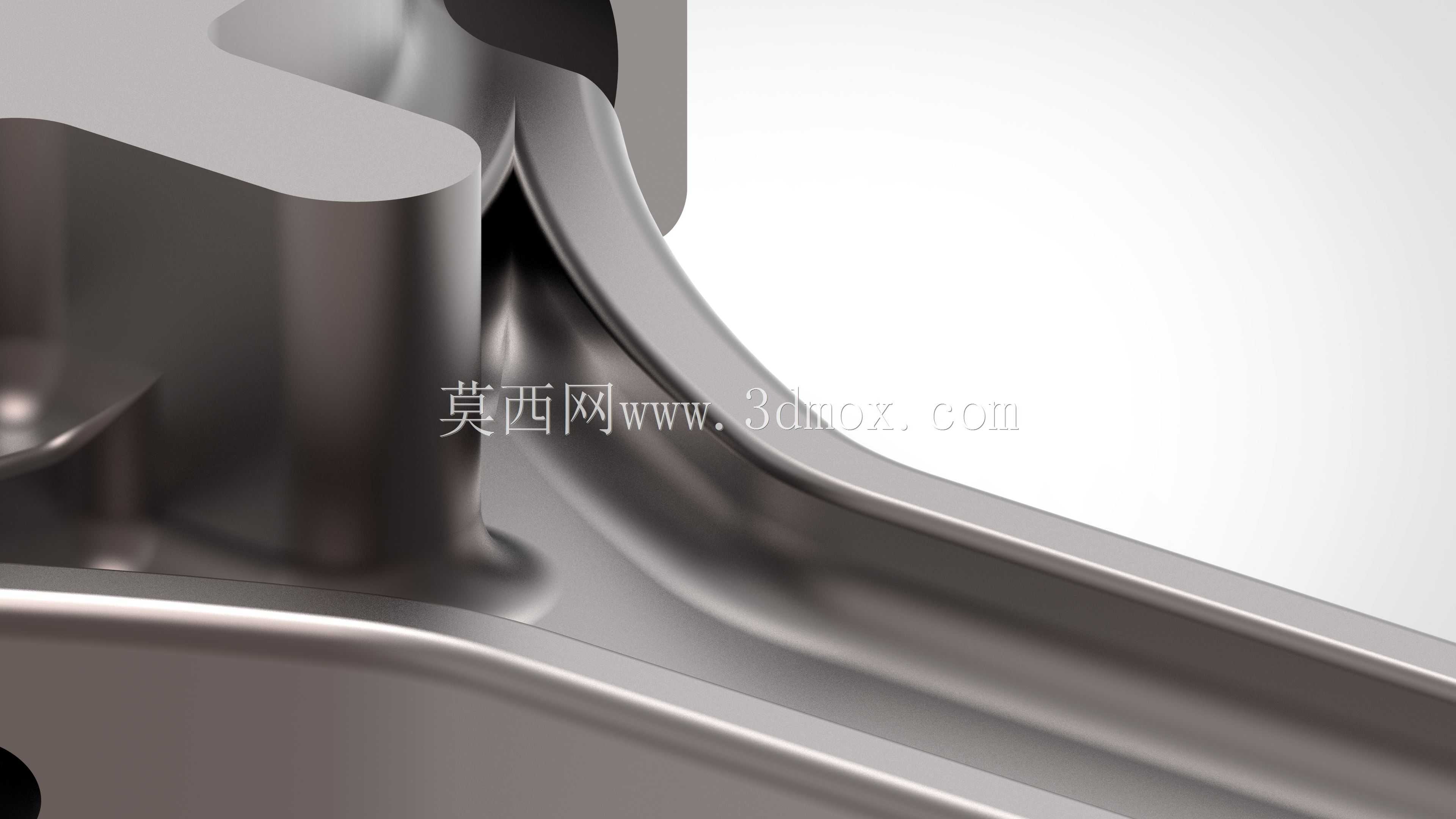

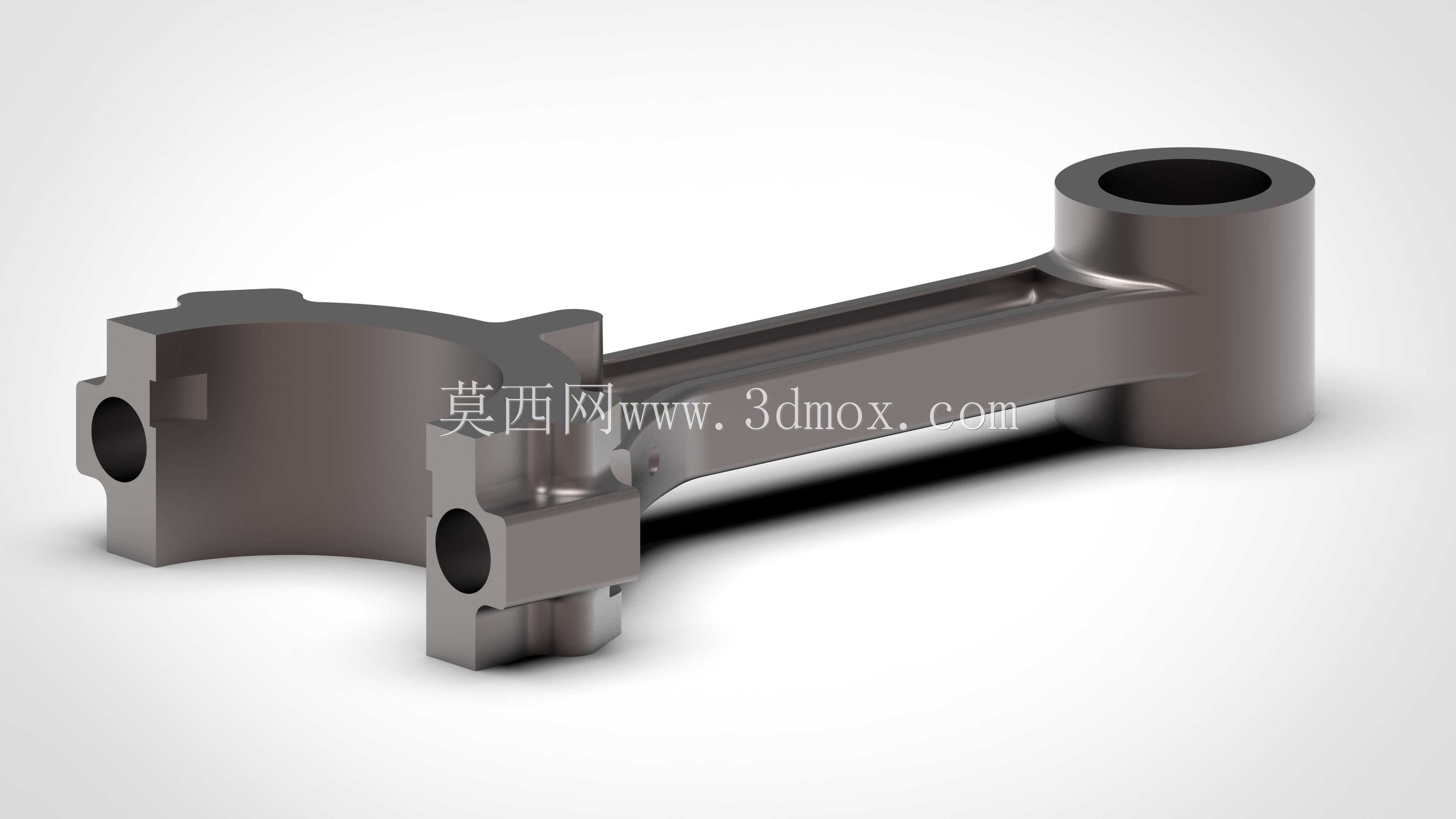

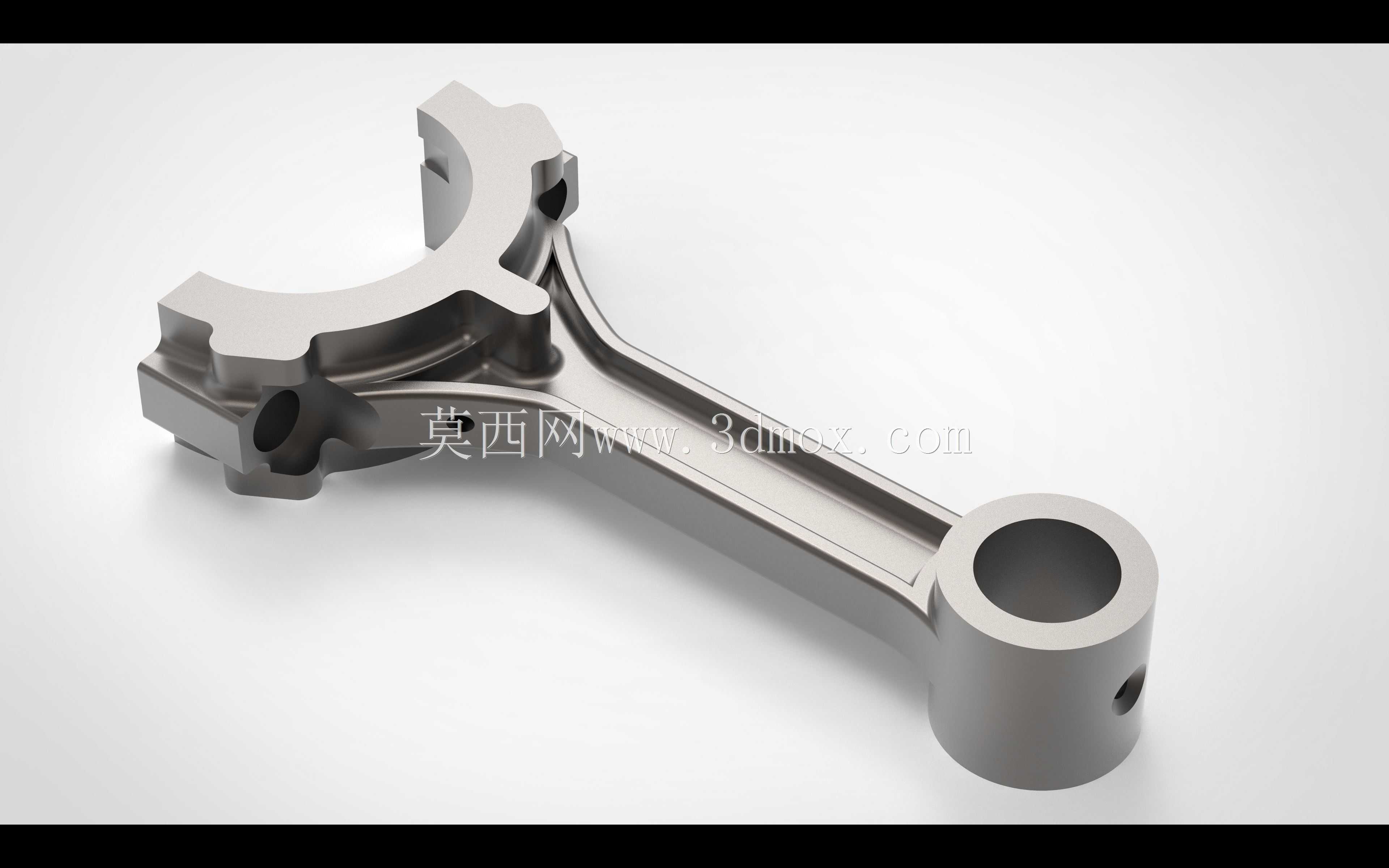

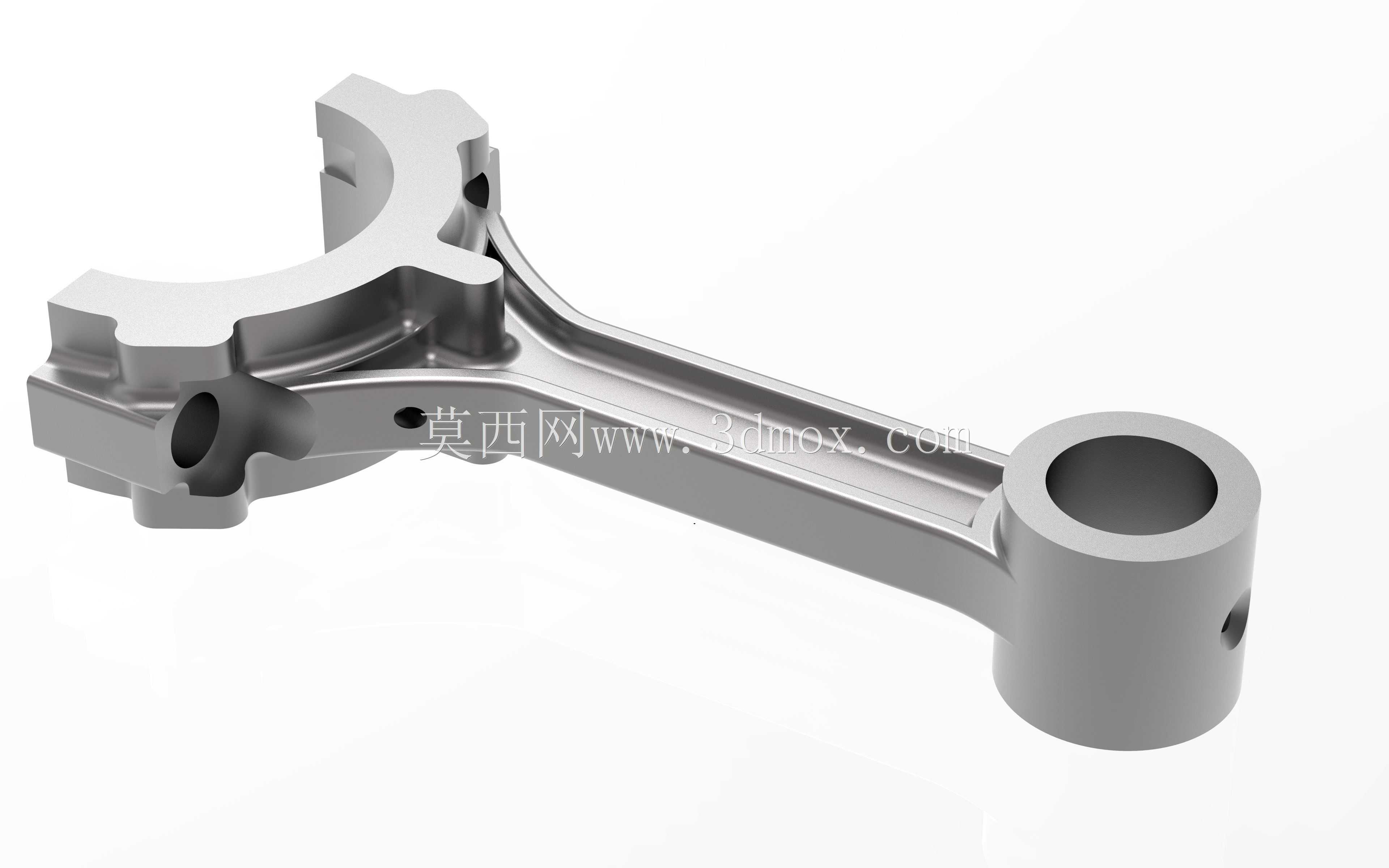

自动变速器传动连杆精密结构设计

　　在乘用车自动变速器与内燃机曲柄连杆机构中，连杆承担将活塞往复直线运动转化为曲轴旋转运动的核心传力任务，其结构刚度、疲劳强度与装配边界直接决定动力总成的NVH表现和服役寿命。该模型采用分体式大端设计，大端轴承座为斜切口或平切口形式，通过两枚高强度连杆螺栓实现轴承盖与杆身的精准合装，内部镶嵌轴瓦以支承曲轴连杆轴颈；小端压入青铜衬套或采用滚针轴承结构，与活塞销形成浮动或半浮动连接，杆身采用工字形截面，在保证抗弯抗扭截面模量的前提下最大限度降低往复运动质量，适配高转速工况下的惯性力控制要求。从实际装车边界来看，大端外圆需避让曲轴平衡块与缸体曲轴箱内壁，小端外径需在活塞销座内腔留有足够摆动间隙，

　　杆身两侧与缸筒壁面之间需预留热膨胀与润滑油膜空间，螺栓头部沉孔深度需满足拧紧工具的套筒进入空间。设计过程中需先依据缸径、冲程、最大爆发压力与额定转速确定中心距、大小端孔径及杆身截面参数，再通过有限元分析校核螺栓预紧工况、最大拉伸工况与最大压缩工况下的应力分布，对大端结合面齿形、杆身过渡圆角、油孔位置进行迭代优化，避免应力集中引发的疲劳断裂。模型完整还原了连杆的锻造毛坯特征、机加工基准面、轴承定位槽、螺栓通孔与油道孔，可直接用于运动干涉检查、装配工艺模拟与有限元前处理。在生产线端，该数模可用于夹具设计、探伤检具开发与连杆裂解工艺的参数验证；在教学与逆向开发场景中，能够帮助工程师理解剖分式连杆的公差配合逻辑、

　　重量分组原则以及大小端平行度、扭曲度的检测方法。连杆作为典型的高速重载传动件，其几何精度与材质热处理要求极高，建模时需严格控制大小端孔的同轴度、结合面平面度以及螺栓孔位置度，这些细节在模型中均通过精确的特征建模予以体现，可支撑从概念设计到工程详图的全流程工作。
